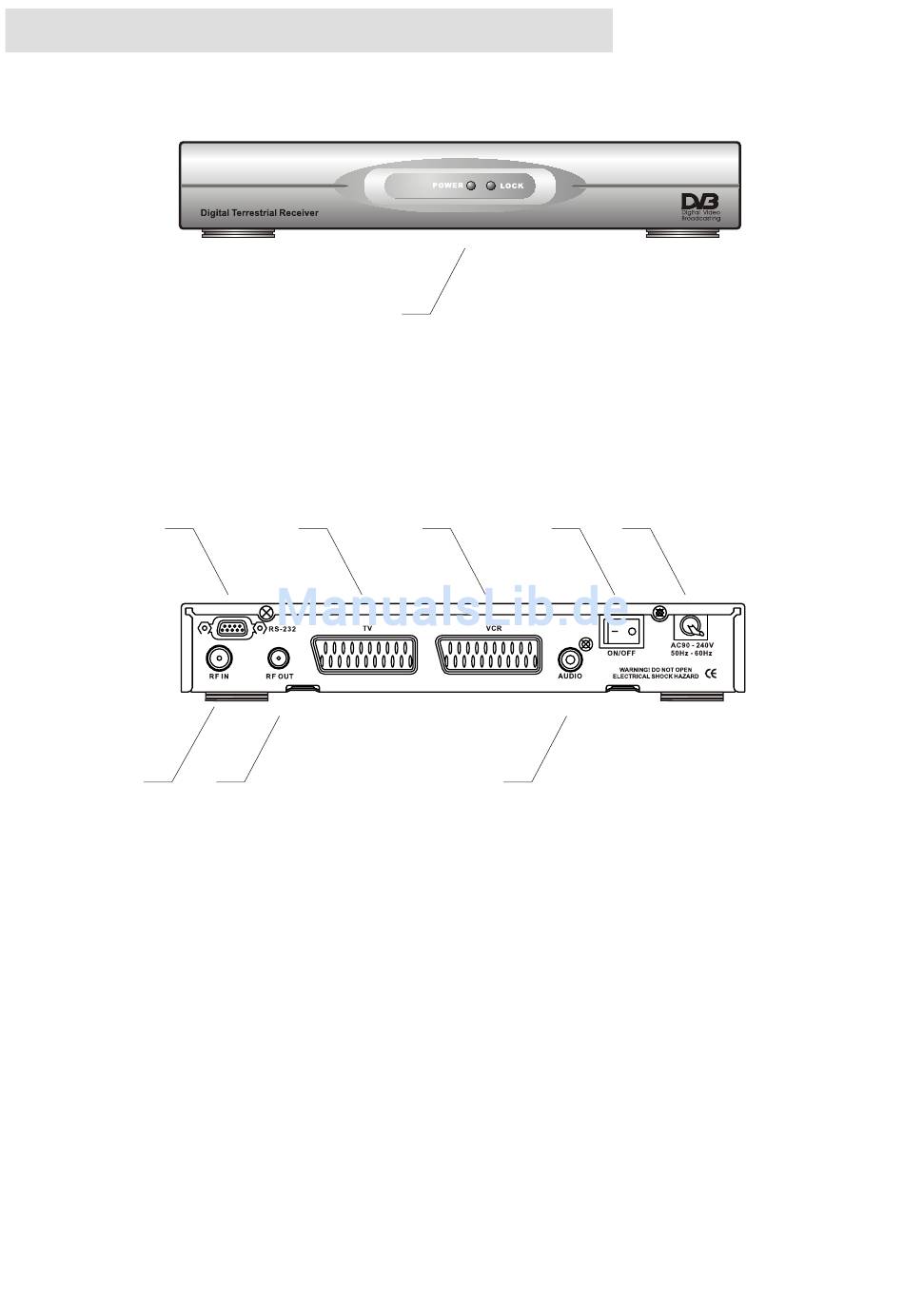

3. Überblick über Front-/Rückseite
Frontseite
1. LED Status Anzeige
Grün: Empfänger eingeschaltet
Rot: Empfänger ausgeschaltet (Stand-by)
Rückseite
8
1
1. RF In
Anschluß für die DVB-T Antenne
2. RF OUT
Anschluß zur Weiterleitung der Antenne an
einen zweiten DVB-T Empfänger
3. SPDIF
Digitaler Audioausgang
4. AC 80-260V
Netzkabel
7
2
1
6 5
3
5. ON/OFF
Hauptnetzschalter
6. VCR Scart
Scartanschluß für einen Videorekorder
7. TV SCART
Scartanschluß für das TV-Gerät
8. RS-232
Zum Anschluß an einen Computer
