inneiss!
1
Die Abbildungen in dieser Montageanleitung
können sich von Ihrem Produkt unterscheiden.
inneiss!
1
Unter hohen Temperaturen, während der
Lagerung oder des Transportes, können
sich Schmiermittel und Schutzöle lösen und
die Verpackung verunreinigen. Dies hat
keinen Einfluss auf die Funktion Ihres Öhlins
Produktes. Reinigen Sie das Öhlins Produkt
gründlich mit einem Stofflappen vor dem
Einbau.

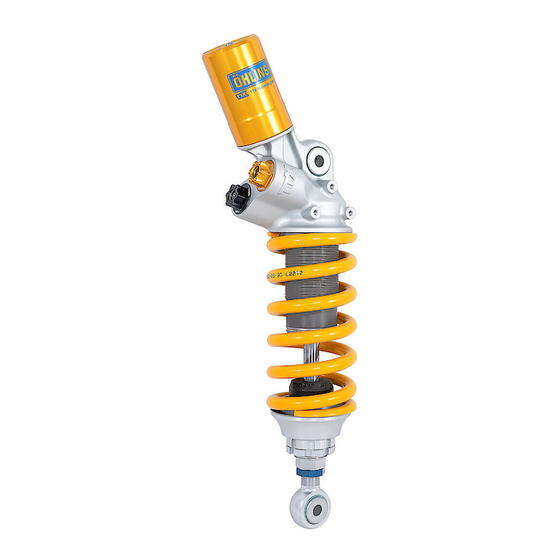

Öhlins Stoßdämpfer für Ducati Panigale V2/959/899
DU 569
Montageanleitung
inneiss!
1
Für Panigale 899: Kürzen Sie den
Stoßdämpfer um 5 mm, indem Sie das
Endauge um 5 Umdrehungen eindrehen, bevor
Sie den Stoßdämpfer montieren.
Für Panigale 959: Kürzen Sie den
Stoßdämpfer um 3 mm, indem Sie das
Endauge um 3 Umdrehungen eindrehen, bevor
Sie den Stoßdämpfer montieren.
Lieferumfang
Beschreibung
Stoßdämpfer
Hakenschlüssel
Notizaufkleber
Aufkleber Set Öhlins
Betriebsanleitung
inneiss!
1
Überprüfen Sie den Packungsinhalt, bevor Sie
das Produkt montieren. Sollten Teile fehlen, so
kontaktieren Sie Ihren Öhlins Händler.
⚠
arnungs!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Betriebsanleitung genau durch. Ein
Stoßdämpfer ist ein wichtiges technisches
Element des Fahrzeuges, welches die Stabilität
beeinflusst.
Art. Nr.
Stk.
DU 569
1
00710-06
2
01180-01
1
1
07242-07
1
Werbung
Verwandte Anleitungen für Ohlins DU 569
Inhaltszusammenfassung für Ohlins DU 569
- Seite 1 Für Panigale 959: Kürzen Sie den Stoßdämpfer um 3 mm, indem Sie das Endauge um 3 Umdrehungen eindrehen, bevor Sie den Stoßdämpfer montieren. Lieferumfang Beschreibung Art. Nr. Stk. Stoßdämpfer DU 569 Hakenschlüssel 00710-06 Notizaufkleber 01180-01 Aufkleber Set Öhlins Betriebsanleitung 07242-07 inneiss!
- Seite 2 MONTAGEANLEITUNG ⚠ arnungs! Es ist zu empfehlen, dass ein Öhlins Händler Bauen Sie den Öhlins Stoßdämpfer in der den Stoßdämpfer einbaut. gleichen Art und Weise, wie den originalen. ⚠ arnungs! inneiss! Achten Sie darauf, dass Ihr Motorrad einen Bevor Sie die Schrauben anziehen, lassen Sie sicheren Stand hat und nicht kippen kann.
- Seite 3 MONTAGEANLEITUNG Heben Sie das hintere Ende des Tanks Teilen Sie die Seitenverkleidung in zwei Teil. vorsichtig an, beachten Sie das Massekabel Verbauen Sie das hintere Teil. auf der linken Seite und achten Sie darauf, keine Kabel zu quetschen oder zu dehnen. Verbinden Sie das Massekabel und das Trennen Sie das Massekabel und das elektrische Kabel.
- Seite 4 EINSTELLARBEITEN ⚠ arnungs! Stellen Sie vor der ersten Fahrt sicher, dass die vorhandenen Stoßdämpfereinstellungen mit den von Öhlins empfohlenen Einstellwerten übereinstimmen. Lesen Sie zuerst das Handbuch bevor Sie Anpassungen und Druckstufen- Einstellarbeiten am Stoßdämpfer ausführen. einsteller Kontaktieren Sie einen Öhlins Händler, wenn Sie Fragen in Bezug auf die Abstimmung des Stoßdämpfers haben.
