Mini element de module d'alarme
Nº de commande 1839719
Utilisation prévue
L'alarme miniature est un système d'alarme compact commandée par microcontrôleur, avec des fonctions
approfondies pour de multiples applications.
Tout contact avec l'humidité, par ex. dans les salles de bains, doit être évité en toutes circonstances.
Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modification du produit est
interdite. Le produit pourrait être endommagé en cas d'utilisation autre que celle décrite ci-dessus. De plus,
une mauvaise utilisation pourrait entraîner des risques tels que courts-circuits, incendies, chocs électriques,
etc. Lisez attentivement les instructions du mode d'emploi et conservez-le dans un endroit sûr ! Si vous
devez fournir ce produit à des tiers, veillez à y joindre la notice d'utilisation.
Ce produit est conforme aux exig nces nationales et européennes en vigueur.
Tous les noms d'entreprises et appellations de produits sont des marques commerciales de leurs
propriétaires respectifs. Tous droits réservés
Caractéristiques de l'alarme miniature
• Raccordement de deux systèmes d'information (avec / sans temps d'attente)
• Temps d'attente d'émission ou de réception réglable sur le système d'information #1 de 0.30 sec.
• Durée d'alarme 5. . réglable 120 secondes
• Signaux professionnels ou de repos ou avec une surveillance de résistance à circuit fermés
• Traitement des signaux numériques par le microcontrôleur, avec changement numérique pour la
surveillance des circuits fermés à résistance
Mode d'emploi actualisé
Téléchargez la dernière version du mode d'emploi sur www.conrad.com/downloads ou
scannez le code QR. Suivez les instructions figurant sur le site Web.
Explication des symboles
Le symbole avec l'éclair dans un triangle indique qu'il y a un risque pour votre santé, par ex. en
raison d'une décharge électrique.
Le symbole avec le point d'exclamation dans un triangle est utilisé pour indiquer les informations
importantes présentes dans ce mode d'emploi. Veuillez lire ces informations attentivement.
Instructions de sécurité
Lisez attentivement les instructions d'utilisation et respectez particulièrement les
informations de sécurité. Si vous ne suivez pas les consignes de sécurité et les
instructions sur la manipulation appropriée figurant dans le présent mode d'emploi, nous
déclinons toute responsabilité en cas de dommages aux biens ou aux personnes qui
pourraient en résulter. En pareil cas, la responsabilité/garantie sera annulée.
• Lors de l'utilisation de produits sous tension électrique, les prescriptions VDE en vigueur
doivent être observées, en particulier VDE 0100, VDE0550 / 0551, VDE 0700, VDE 0711
et VDE 0860.
• Les matériaux et modules ne sont pas pour conçus pour des tâches relatives aux systèmes
de maintien en vie ou de sauvetage, ni autres applications de cette sorte ! N'utilisez pas ce
produit dans des situations où une panne, un dérangement ou un problème de fonctionnement
peuvent provoquer des dommages aux personnes ou au matériaux.
• Si l'élément est utilisé pour enclencher des hautes tensions, (> 24V), l'installation électrique
doit être mise hors tension et la manipulation doit être faite uniquement par un spécialiste
éprouvé. Le module ne peut être mis en service qu'après avoir été installé dans un boîtier
protégé.
• L'élément est approprié exclusivement à l'utilisation dans un environnement sec et propre.
La manipulation en présence directe de l'eau, de souillures ou d'un fort taux d'humidité est
dangereuse et inadmissible.
• Le produit ne doit pas être utilisé en contact avec des liquides facilement inflammables et
combustible.
• Ne dépassez en aucun cas les valeurs électriques limites, communiquées à la fin de ce
manuel sous "Données techniques".
• L'actionnement des modules dans les écoles, les instituts de formation, les ateliers doit être
fait sous la surveillance du personnel responsable .
• Le produit n'est pas un jouet et peut être dangereux pour les enfants ! (risque d'avaler des
petites pièces, impacts électriques,..)
Éléments d'utilisation
a) Apprentissage des signaux d'information
L'alarme miniature possède des raccordements pour deux circuits fermés d'alarme avec respectivement
deux contacts de connexion. Les deuxconfigurations suivantes sont possibles :
• Les contacts sont au repos (non reliés) et une relation avec les contacts déclenche une alarme (contact
professionnel)
• Les deux contacts sont reliés entre eux en repos et une séparation déclenche une alarme (contact de
repos)
• Les deux contacts sont reliés sur une résistance (recommandation: environ. 2kOhm). Aussi bien un court-
circuit qu'une interruption de la ligne d'information déclenche une alarme. Cette configuration offre la
protection la plus élevée contre le sabotage et une manipulation.
Les deux circuits fermés d'alarme peuvent utiliser simultanément ces configurations.
L'alarme miniature peut capter simplement l'état de repos des circuits fermés, en remettant la touche à zéro
'- par pression pendant environ. 5 sec. jusqu'à ce que les LED rouges et jaunes s'allument simultanément.
Le module enregistre l'état actuel des circuits fermés (ouvert, fermé ou relié par la résistance) comme
référence pour le repos.
b) Annonce de l'état de circuits fermés
Tant que l'alarme miniature n'est pas enclenchée (LED rouges éteints) les informations passent par circuits
LED jaunes, que les circuits d'alarme soient fermés ou en état de repos.
États de circuit fermés
circuit 1 fermé 1, circuit 2 en repos
Circuit 1 en repos, circuit fermé 2
Circuits 1 et 2 fermés
c) Enclenchements du module
Par une courte pression (environ 0.5 sec) sur la touche 'remise à zéro '- le module est enclenché.
L'enclenchement est identifié par le signal du LED rouge. Par une nouvelle pression de la touche l'action
est annulée.
Installation
En attente d'émission ou de réception
Module enclenché
L'alarme est / a été déclenchée
d) Mode de fonctionnement retard réception / émission
Après l'enclenchement de l'appareil, court pour la durée réglée un temps d'attente / (double signal rouge).
Pendant ce temps, le circuit fermé d'information 1 est ignoré et aucune alarme n'est déclenchée. Cette
fonction permet, après l'enclenchement, de quitter un lieu sur surveillance.
Pour l'installation dans le boîtier, un clapet de fixation est compris dans la livraison.
Le boîtier universel permet l'encastrement sécurisé de l'élément sous tension secteur, selon les normes
prescrites.
Le boîtier peut être clipsé sur des rails de montage DIN (30mm), au moyen des pinces stop jointes.
Les connexions des sondes ne doivent pas être liés à des tensions externes !
A la fin du temps de retard d'émission, le retard d'entrée est commandé par un déclenchement de circuit
fermé d'information. Pour la durée réglée l'alarme est opprimée et peut être enclenchée pendant ce temps
de retard.
Aussi longtemps que l'alarme est enclenchée, elle est immédiatement déclenchée par l'arrêt du circuit fermé
Installation des boutons rotatifs des axes
Pour installer correctement les boutons rotatifs des axes, tournez les régleurs à gauche avec les axes,
enlevez alors les axes et amenez la flèche sur la position zéro sur l'échelle de réglage.
Le boîtier universel adapté à l'alarme miniature, est disponible sous le numéro de commande
BN 1840878. Une feuille imprimée et poinçonnée est jointe à ce produit.

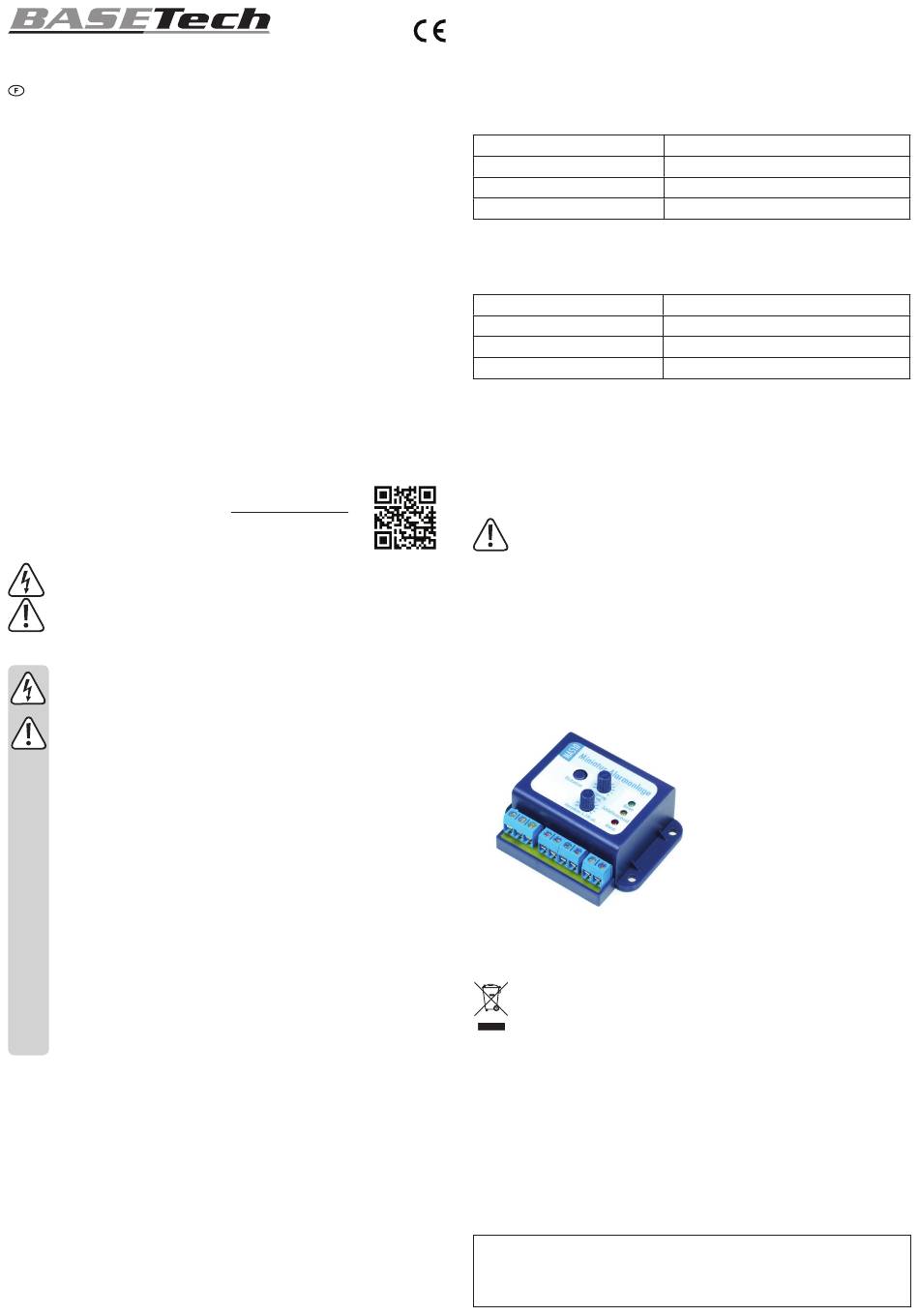

Illustration du module dans le boîtier en option sous le BN 1840878.
Recyclage
Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec
les ordures ménagères. En fin de vie, éliminez l'appareil conformément aux dispositions légales
en vigueur.
Ainsi, vous respectez les ordonnances légales et contribuez à la protection de l'environnement.
Données techniques
Dimensions ........................................... 50 x 51 x 22 mm
Alimentation électrique ........................ 9 – 12 V/AC / 12 – 15 V/DC / max. 60 mA
Capacité de charge en contacts ........... 250 V/AC / 5A
Conditions de fonctionnement . ........... 0 to +40 °C
Durée d'alarme ..................................... 5 to 120 secondes
Retard récepteur / émetteur ................. 0 to 30 secondes
