ANLEITUNG FÜR EINE SICHERE BEDIENUNG UND WARTUNG
Sie müssen die Betriebsanleitung gelesen verstanden haben, bevor Sie den LIX-740 Hemisphere
GEFAHR
verwenden. Wenn Sie dieses Gerät ohne Verständnis der Betriebsanleitung und ordentliche Schulung
verwenden, so ist dies eine nicht bestimmungsgemäße Verwendung des Gerätes. Informationen zur die
Sicherheit erhalten Sie unter www.tft com/serial-number.
Eine plötzliche Veränderung der Wasserwerferposition oder ein unsicher aufgestellter Wasserwerfer
WARNUNG
kann einen Sprayaufprall oder eine Fehlleitung des Wassers in eine ungewollte Richtung verursachen
und zu Körperverletzung oder Tod führen. Überprüfen Sie, ob die Befestigungshalterung und der
Wasserwerfer sachgemäß und sicher an einem Objekt montiert sind, das fähig ist die Rückstoßkraft
und das Drehmoment unter maximalen Durchfl ussbedingungen zu unterstützen.
Diese Betriebsanleitung soll Feuerwehrleute und Wartungspersonal mit dem Bedienen, dem Instandhalten und den Sicherheitsmaßnahmen
des mobilen Wasserwerfers vertraut machen, und sollte allen die das Gerät bedienen oder warten stets zur Einsichtnahme zur Verfügung
stehen.
Maximaler Druck ohne Durchfl uss:
300 PSI (20 bar)
Maximale Einsatzbedingung:
175 PSI (12 bar)
@ 500 GPM (2000 l/min)

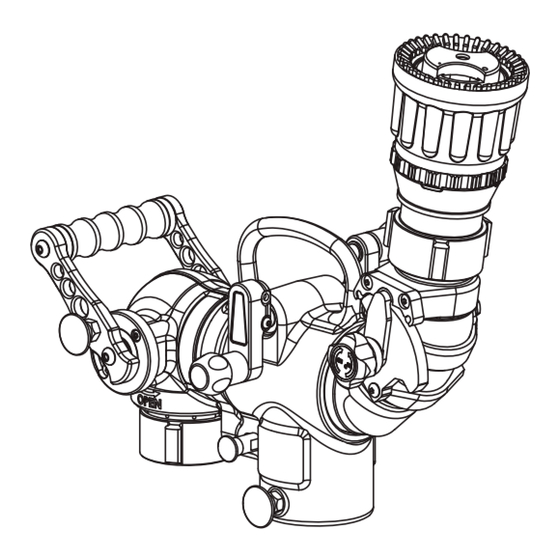

Wasserwerfer Hemisphere
(hier mit der Hohlstrahldüse Max-Force abgebildet)
TASK FORCE TIPS LLC
MADE IN USA • tft.com
©Copyright Task Force Tips LLC 2013-2018
Wasserdruckprüfung:
900 PSI (62 bar) per NFPA 1965
HPM-H
Flex-Klemmkonstruktion
Anhängerbefestigungshalterung
3701 Innovation Way, Valparaiso, IN 46383-9327 USA
BETRIEBSANLEITUNG:

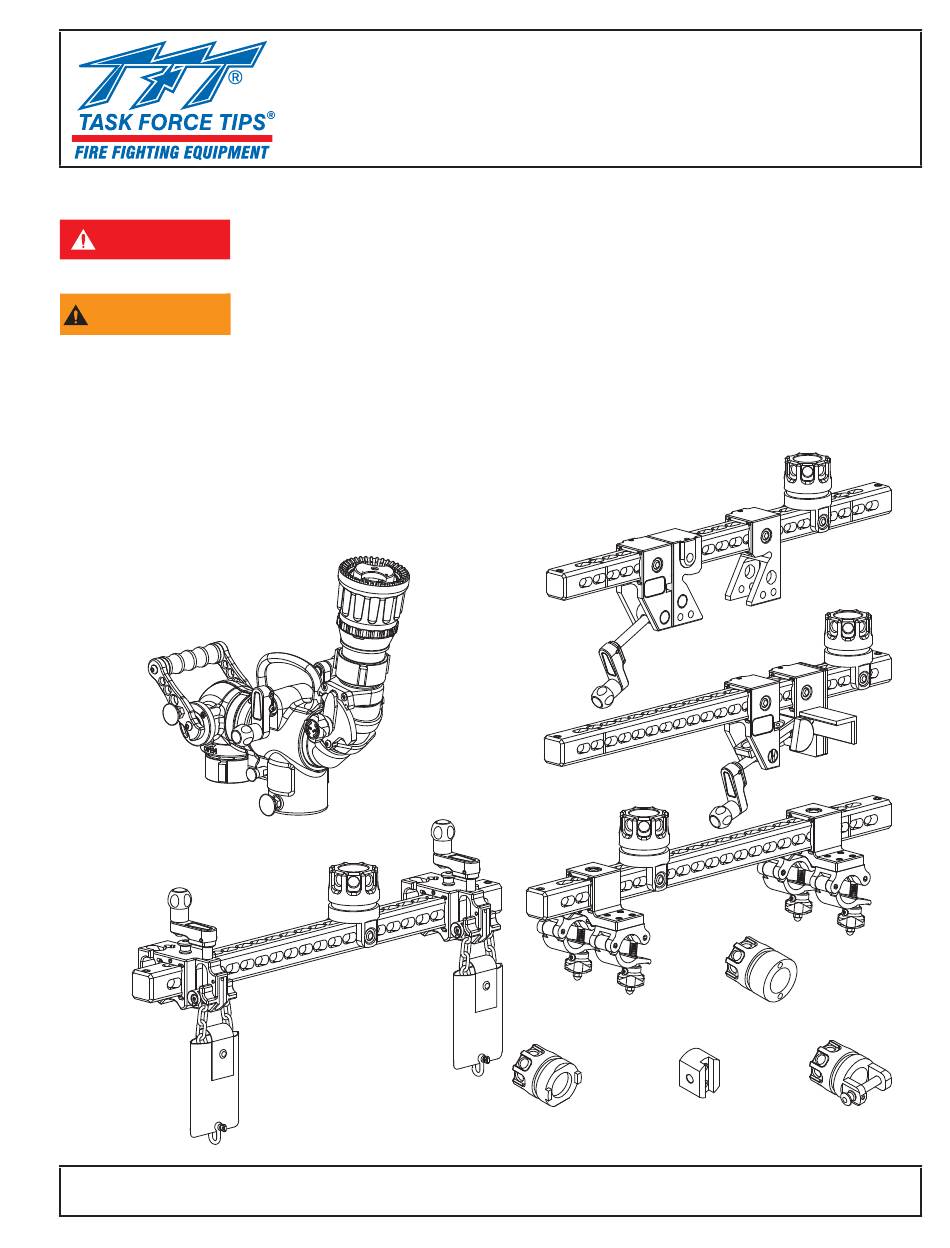

Mobiler HEMISPHERE
Wasserwerfer
HPM-F
Klemmkonstruktion
für Tanköffnung
HPM-G
Parallelschraubzwinge
HPM-C
HPM-D
Befestigungshalterungsblock
800-348-2686 • 219-462-6161 • Fax 219-464-7155
™
HPM-A
Klemmkonstruktion für
Doppel-T-Träger
HPM-B
Fest eingestellte
Befestigungshalterung
HPM-E
Querstift-Befestigungshalterung
LIX-740-GER February 12, 2018 Rev05
