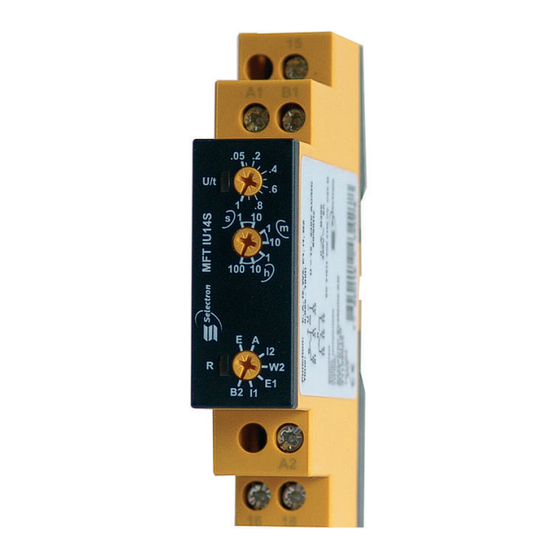

Selectron MFT IU14S Bedienhinweise

Lastgrenzkurven
MFT IU14S
300
200
100
ohmsche Last
50
40
30
20
10
0,1 0,2 0,5 1 2 5 10 20
Schaltstrom [A]
Abmessungen
17,5 mm 35 mm
Technische Änderungen sowie Änderungen technischer Spezifikationen jederzeit vorbehalten
01.05.07, SSH/esn, 49310036-D PBL MFT IUX4S Rev. -
PBL_MFT-IU14S-IU24S-DE_Montage.pmd 1
Selectron Systems AG
MFT IU24S
300
200 2-polig
ohmsche Last
100
2 Kontakte
in Serie
50
40 1 Kontakt
30
20
10
0,1 0,2 0,5 1 2 5 10 20
Schaltstrom [A]
5 mm 44 mm
60 mm
Operating notes, page 4 of 4
Bedienhinweise
Multifunktions-Zeitrelais MFT IU14S, IU24S
Diese Bedienhinweise enthalten die für die Installation und den Betrieb der
Multifunktions-Zeitrelais notwendigen Informationen.
Sie gelten für: MFT IU14S, IU24S
Funktionen
U Multifunktionen
E Einschaltverzögert
A Auschaltverzögert
I2 Impulsverlängerung mit Steuerkontakt
W2 Ausschaltwischend
E1 Einschaltverzögert mit Steuerkontakt
I1 Impulsbegrenzung spannungsgesteuert
B2 Blinker pausebeginnend
Zeitbereich
Einstellbar von 0,05 s ... 100 h
MFT IU14S
Ausgangsrelais
1 oder 2 Wechsler potentialfrei 250 VAC / 8 A
Anzeigen
Grüne LED ON: Versorgungsspannung liegt an
Grüne LED blinkt: Anzeige Zeitablauf
Gelbe LED ON/OFF: Stellung des Ausgangsrelais
Versorgungsspannung
12 ... 240 VAC/DC -10% +10%
AC 48 ... 63 Hz, 100% Einschaltdauer
Bestellangaben
Selectron MFT
®
MFT IU14S
MFT IU24S
MFT IU24S
01.05.07, SSH/esn, 49310036-D PBL MFT IUX4S Rev. -
25.07.2007, 14:29
Selectron Systems AG
Artikel-Nr.
41130003
41130004
Operating notes, page 1 of 4
