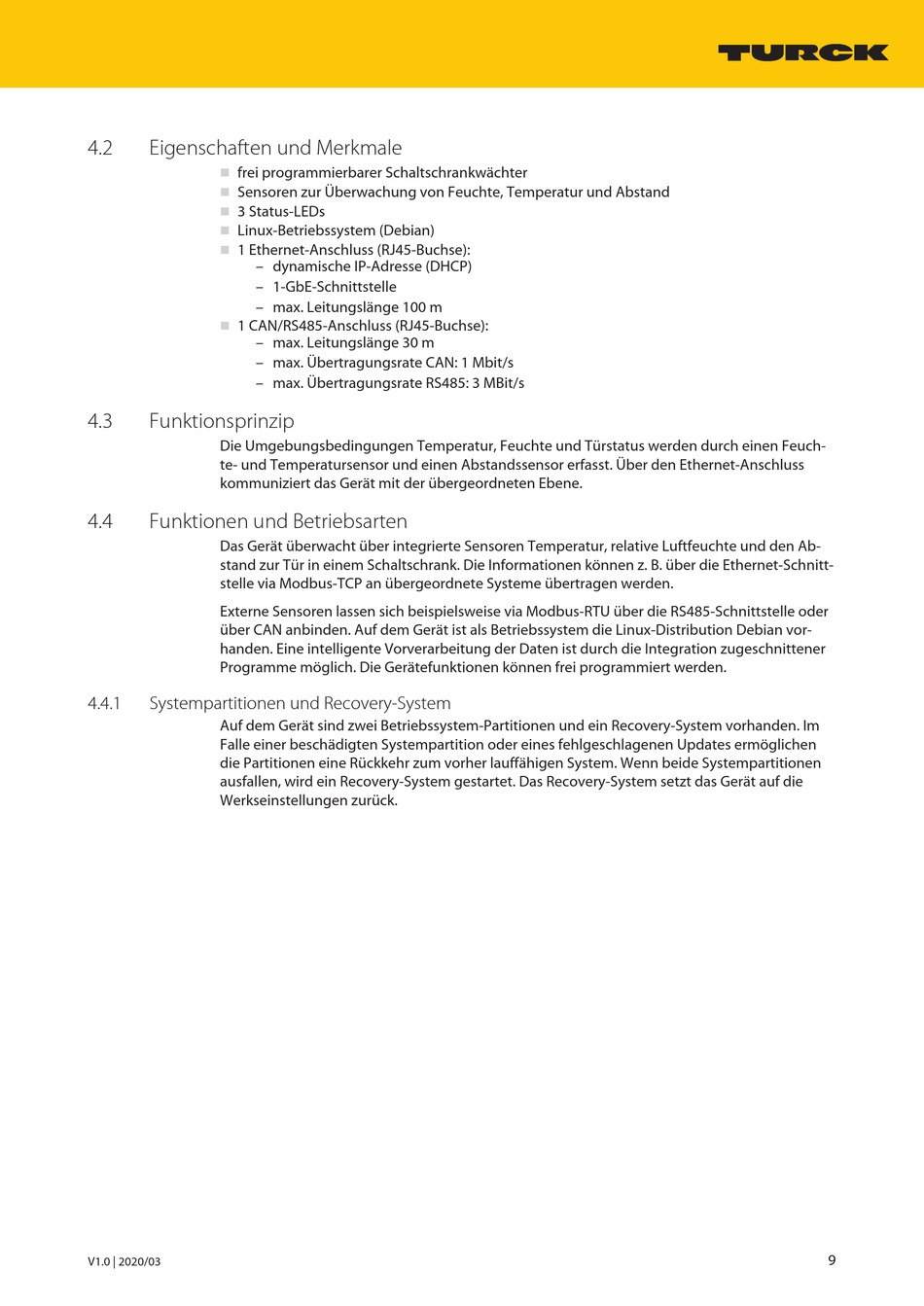

4.2
Eigenschaften und Merkmale
n
frei programmierbarer Schaltschrankwächter
Sensoren zur Überwachung von Feuchte, Temperatur und Abstand
n
3 Status-LEDs
n
Linux-Betriebssystem (Debian)
n
1 Ethernet-Anschluss (RJ45-Buchse):
n
– dynamische IP-Adresse (DHCP)
– 1-GbE-Schnittstelle
– max. Leitungslänge 100 m
1 CAN/RS485-Anschluss (RJ45-Buchse):
n
– max. Leitungslänge 30 m
– max. Übertragungsrate CAN: 1 Mbit/s
– max. Übertragungsrate RS485: 3 MBit/s
4.3
Funktionsprinzip
Die Umgebungsbedingungen Temperatur, Feuchte und Türstatus werden durch einen Feuch-
te- und Temperatursensor und einen Abstandssensor erfasst. Über den Ethernet-Anschluss
kommuniziert das Gerät mit der übergeordneten Ebene.
4.4
Funktionen und Betriebsarten
Das Gerät überwacht über integrierte Sensoren Temperatur, relative Luftfeuchte und den Ab-
stand zur Tür in einem Schaltschrank. Die Informationen können z. B. über die Ethernet-Schnitt-
stelle via Modbus-TCP an übergeordnete Systeme übertragen werden.
Externe Sensoren lassen sich beispielsweise via Modbus-RTU über die RS485-Schnittstelle oder
über CAN anbinden. Auf dem Gerät ist als Betriebssystem die Linux-Distribution Debian vor-
handen. Eine intelligente Vorverarbeitung der Daten ist durch die Integration zugeschnittener
Programme möglich. Die Gerätefunktionen können frei programmiert werden.
4.4.1
Systempartitionen und Recovery-System
Auf dem Gerät sind zwei Betriebssystem-Partitionen und ein Recovery-System vorhanden. Im
Falle einer beschädigten Systempartition oder eines fehlgeschlagenen Updates ermöglichen
die Partitionen eine Rückkehr zum vorher lauffähigen System. Wenn beide Systempartitionen
ausfallen, wird ein Recovery-System gestartet. Das Recovery-System setzt das Gerät auf die
Werkseinstellungen zurück.
V1.0 | 2020/03
9
