UCDDS
www.v7world.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für V7 UCDDS

Inhaltszusammenfassung für V7 UCDDS

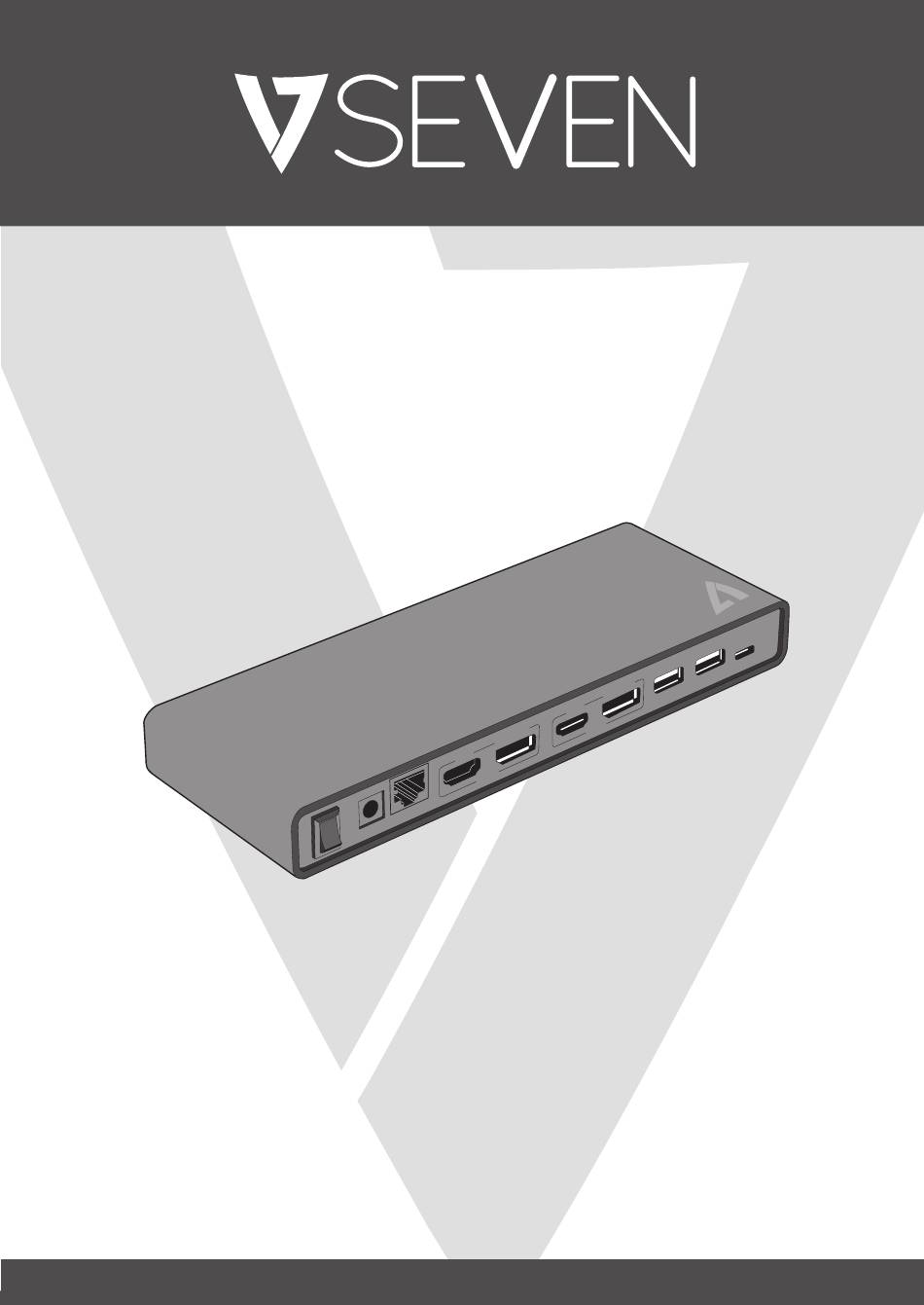

  • Seite 1 UCDDS www.v7world.com...
  • Seite 2 INTRO Copyright This document contains proprietary information protected by copyright. All rights reserved. No part of this manual may be reproduced by any mechanical, electronic or other means, in any form, without prior written permission of the manufacturer. Trademarks All trademarks and registered trademarks are the property of their respective owners or companies.
  • Seite 3 IMPORTANT • Check www.v7world.com for the latest downloads for this product • Confirm that you are connecting the Docking Station with the supplied USB cable to the fastest USB port available on your computer (USB-C or USB 3.0 or greater) •...
  • Seite 4 OVERVIEW FRONT...
  • Seite 5 OVERVIEW BACK...

  • Seite 6: Specification

    SPECIFICATION Host Interface USB-C or USB 3.0 Connector 2 x HDMI 30pin Female Connector 2 x DisplayPort 20pin Female Connector 2 x USB C Connector 4 x USB A Connector 3.5mm Stereo Mini-Jack RJ45 Connector DC Power Jack Maximum Video HDMI: 3840 x 2160 @ 60Hz resolution DP One Display: 5120 x 2880 @ 60Hz...

  • Seite 7: Verpackungsinhalt

    EINFÜHRUNG Copyright Dieses Dokument enthält firmeneigene, urheberrechtlich geschützte Informationen. Alle Rechte vorbehalten. Kein Teil dieses Handbuchs darf ohne vorherige schriftliche Genehmigung des Herstellers mechanisch, elektronisch oder durch andere Mittel in irgendeiner Form reproduziert werden. Trademarks Alle Marken und eingetragenen Marken sind Eigentum ihrer jeweiligen Besitzer oder Unternehmen.
  • Seite 8 WICHTIG: • Informieren Sie sich auf www.v7world.com über die neuesten Updates für dieses Produkt. • Die Dockingstation muss mit dem mitgelieferten USB- Kabel an den schnellsten USB-Anschluss des Computers angeschlossen werden (USB-C, USB 3.0 oder höher). • Verwenden Sie nur das mitgelieferte Netzteil. •...

  • Seite 9: Anschlussbeschreibung

    ÜBERSICHT VORDERSEITE Anschluss Beschreibung 2x USB 3.0 Anschluss an USB 3.0-Geräte USB Type-C Anschluss an USB Type-C-Geräte Audio Anschluss an Lautsprecher oder Kopfhörer Mikrofon Mikrofonanschluss...
  • Seite 10 ÜBERSICHT RÜCKSEITE Anschluss Beschreibung Netzschalter Ein- und Ausschalten des Geräts Stromanschluss Anschluss an den Netzadapter RJ45 Ethernetanschluss Anschluss an einen HDMI-Bildschirm oder HDMI -Projektor Anschluss an einen DisplayPort-Bildschirm DisplayPort oder -Projektor 2x USB 3.0 Anschluss von USB 3.0-Geräten USB Type-C Anschluss an einen Computer...

  • Seite 11: Technische Daten

    TECHNISCHE DATEN USB-C oder USB 3.0 Host-Schnittstelle Anschluss 2x 30pin HDMI-Buchse 2x 20pin DisplayPort-Buchse 2x USB C 4x USB A 3,5-mm Stereo-Minibuchse RJ45 DC-Strombuchse Maximale Videoauflösung HDMI: 3840 x 2160 @ 60 Hz DP ein Bildschirm: 5120 x 2880 @ 60 Hz DP zwei Bildschirme: 3840 x 2160 @ 60 Hz Unterstützte Farben 16 Bit und 32 Bit...

  • Seite 12: Contenido Del Paquete

    INTRODUCCIÓN Copyright Este documento contiene información confidencial protegida por copyright. Todos los derechos reservados. Ninguna parte de este manual podrá reproducirse de forma mecánica, electrónica o de cualquier otro modo sin la previa autorización por escrito del fabricante. Marcas comerciales Todas las marcas comerciales y marcas comerciales registradas pertenecen a sus respectivos propietarios o empresas.
  • Seite 13 IMPORTANTE • Visite www.v7world.com para ver las descargas más recientes de este producto. • Compruebe que la docking station está conectada con el cable USB suministrado al puerto USB más rápido que esté disponible en su ordenador (USB-C o USB 3.0 o superior). •...

  • Seite 14: Descripción General

    DESCRIPCIÓN GENERAL PARTE DELANTERA Elemento Descripción 2 puertos USB 3.0 Conexión a dispositivos USB 3.0 Puerto USB-C Conexión a dispositivos USB-C Conector de Conexión a altavoz o auriculares altavoz Conector de Conexión a micrófono micrófono Jack...
  • Seite 15 DESCRIPCIÓN GENERAL PARTE TRASERA Elemento Descripción Interruptor Encendido o apagado del dispositivo Conector de Conexión al adaptador de corriente alimentación Puerto RJ45 Conexión a Ethernet Conector HDMI Conexión a un proyector o monitor HDMI Conexión a un proyector o monitor Conector DisplayPort DisplayPort 2 puertos USB 3.0...

  • Seite 16: Especificaciones

    ESPECIFICACIONES USB-C o USB 3.0 Interfaz host Conector 2 conectores hembra de 30 contactos HDMI 2 conectores hembra de 20 contactos DisplayPort 2 conectores USB-C 4 conectores USB-A Miniconector estéreo de 3,5 mm Conector RJ45 Conector de alimentación CC Resolución máxima de vídeo HDMI: 3840 x 2160 a 60 Hz Una pantalla DisplayPort: 5120 x 2880 a 60 Hz Dos pantallas DisplayPort: 3840 x 2160 a 60 Hz...

  • Seite 17: Contenu Du Paquet

    INTRODUCTION Droit d’auteur Ce document contient des informations protégées par le droit d’auteur. Tous droits réservés. Aucune partie de ce manuel ne peut être reproduite par quelque moyen mécanique ou électronique ou quelque autre forme que ce soit, sans l’autorisation écrite au préalable du fabricant. Marques Toutes les marques et les marques déposées sont détenues par leurs entreprises ou propriétaires respectifs.
  • Seite 18 IMPORTANT • Rendez-vous sur www.v7world.com pour obtenir les derniers téléchargements pour ce produit. • Assurez-vous de connecter la station d’accueil à l’aide du câble USB fourni au port USB le plus rapide de votre PC (USB-C, USB 3.0 ou supérieur). •...
  • Seite 19 APERÇU AVANT Élément Description 2 ports USB 3.0 Connexion aux périphériques USB 3.0 Port USB type C Connexion aux périphériques USB type C Prise jack pour Connexion à un haut-parleur ou un casque haut-parleur Prise jack pour Connexion à un micro micro...
  • Seite 20 APERÇU ARRIÈRE Élément Description Bouton marche/arrêt Mise sous/hors tension du périphérique Prise jack Connexion à un adaptateur d’alimentation d'alimentation Port RJ45 Connexion à une prise Ethernet Connecteur HDMI Connexion à un projecteur ou un moniteur HDMI Connecteur Connexion à un projecteur ou un moniteur DisplayPort DisplayPort 2 ports USB 3.0...

  • Seite 21: Spécifications

    SPÉCIFICATIONS USB-C ou USB 3.0 Interface hôte Connecteur 2 connecteurs femelles HDMI 30 broches 2 connecteurs femelles DisplayPort 20 broches 2 connecteurs USB-C 4 connecteurs USB-A Mini-Jack Stéréo 3,5 mm Connecteur RJ45 Prise jack d’alimentation Courant continu HDMI : 3840 x 2160 à 60 Hz Résolution vidéo maximale 1 écran DisplayPort : 5120 x 2880 à...
  • Seite 22 INTRODUZIONE Copyright Il presente documento contiene informazioni proprietarie protette da copyright. Tutti i diritti riservati. Nessuna parte di questo manuale può essere riprodotta mediante qualsiasi mezzo meccanico, elettronico o di altro genere, in qualsiasi forma, senza previa autorizzazione scritta del produttore. Marchi Tutti i marchi e i marchi registrati sono di proprietà...
  • Seite 23 IMPORTANTE • Consultare www.v7world.com per le ultime versioni disponibili per il download di questo prodotto • Verificare di aver collegato l'alloggiamento di espansione con il cavo USB fornito alla porta USB più veloce disponibile sul computer (USB-C, USB 3.0 o più veloce) •...
  • Seite 24 PANORAMICA LATO ANTERIORE Elemento Descrizione 2 porte USB 3.0 Collegamento a dispositivi USB 3.0 Porta USB Type-C Collegamento a dispositivi USB Type-C Jack per altoparlanti Collegamento ad altoparlanti e cuffie Jack per microfono Collegamento a microfono...
  • Seite 25 PANORAMICA INDIETRO Elemento Descrizione Interruttore di accensione Accensione/spegnimento del dispositivo Jack dell'alimentazione Collegamento all'alimentazione Porta RJ45 Collegamento a Ethernet Connettore HDMI Collegamento a un monitor o proiettore HDMI Collegamento a un monitor o proiettore Connettore DisplayPort DisplayPort 2 porte USB 3.0 Collegamento ai dispositivi USB 3.0 USB Type-C Collegamento al computer...

  • Seite 26: Specifiche Tecniche

    SPECIFICHE TECNICHE USB-C o USB 3.0 Interfaccia host Connettore 2 connettori femmina HDMI a 30 pin 2 connettori femmina DisplayPort a 20 pin 2 connettori USB C 4 connettori USB A Mini-jack stereo da 3,5 mm Connettore RJ45 Jack dell'alimentazione CC Risoluzione video massima HDMI: 3840 x 2160 @ 60 Hz Uno schermo DP: 5120 x 2880 @ 60 Hz...
