Bedienungsanleitung

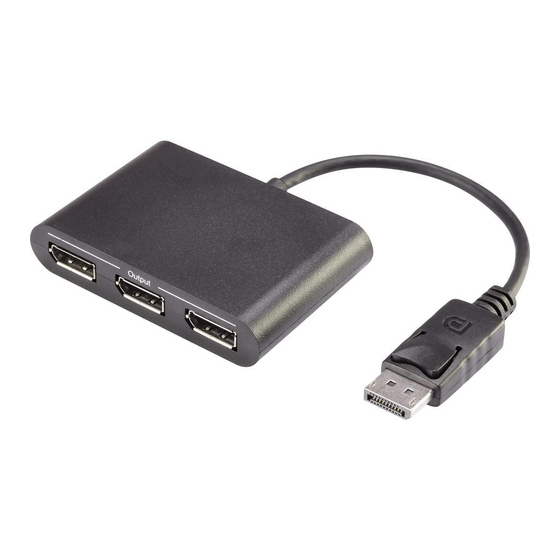

3 Port DisplayPort Splitter RF-DPS-3P
Best.-Nr. 1587092
Bestimmungsgemäße Verwendung
Das Produkt verfügt über einen DisplayPort-Eingang und drei DisplayPort-Ausgänge. Das Produkt
bietet die Möglichkeit, drei Bildschirme/Projektoren mit einem einzelnen DisplayPort zu verbinden. Die
Stromversorgung erfolgt über ein Netzteil.
Das Produkt ist ausschließlich für den Innenbereich geeignet. Nicht im Freien verwenden. Der Kontakt mit
Feuchtigkeit, z. B. im Badezimmer ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls
Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das Produkt beschädigt
werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie z. B. Kurzschluss, Feuer und
Stromschläge hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese
auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte
vorbehalten.
Lieferumfang
• DisplayPort-Splitter
• 4 x Gummifuß
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder
scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht,
z.B. durch einen elektrischen Schlag.
Das Symbol mit einem Ausrufezeichen in einem Dreieck weist auf wichtige Anweisungen in
dieser Bedienungsanleitung hin, die unbedingt befolgt werden müssen.
Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung
gegeben werden sollen.
Sicherheitshinweise
Lesen Sie die Bedienungsanweisungen sorgfältig durch und beachten Sie besonders die
Sicherheitshinweise. Falls Sie die Sicherheitshinweise und Informationen für einen
ordnungsgemäßen Gebrauch in dieser Bedienungsanleitung nicht beachten, haften wir
nicht für möglicherweise daraus resultierende Verletzungen oder Sachschäden.
Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Stößen,
hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und
schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr
gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde
oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird es beschädigt
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte,
die mit dem Produkt verbunden sind.
• Schützen Sie wertvolle Möbeloberflächen mit einer geeigneten Unterlage vor Kratzspuren
oder Druckstellen.
Befestigen Sie bei Bedarf die im Lieferumfang enthaltenen Gummifüße an der Unterseite
des Produkts.
• Stellen Sie sicher, dass die Kabel nicht gequetscht, geknickt oder durch scharfe Kanten
beschädigt werden.
• Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein.
• Als Spannungsquelle darf nur das beiliegende Netzteil verwendet werden.
• Als Spannungsquelle für das Netzteil darf nur eine ordnungsgemäße Netzsteckdose des
öffentlichen Versorgungsnetzes verwendet werden. Überprüfen Sie vor dem Einstecken
des Netzteils, ob die auf dem Netzteil angegebene Spannung mit der Spannung Ihres
Stromversorgungsunternehmens übereinstimmt.
• Netzteile dürfen nie mit nassen Händen ein- oder ausgesteckt werden.
• Ziehen Sie niemals am Kabel, wenn Sie den Netzadapter trennen. Ziehen Sie immer am
Stecker.
• Stellen Sie sicher, dass beim Aufstellen die Kabel nicht gequetscht, geknickt oder durch
scharfe Kanten beschädigt werden.
• Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen hängen
bleiben kann. Es besteht Verletzungsgefahr.
• Netzteil
• Bedienungsanleitung
• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer das Netzteil aus der
Netzsteckdose.
• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten Raum in
einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter
Umständen das Produkt zerstören. Außerdem besteht beim Steckernetzteil Lebensgefahr
durch einen elektrischen Schlag! Lassen Sie das Produkt zuerst auf Zimmertemperatur
kommen, bevor Sie es an ein Gerät anschließen. Dies kann u.U. mehrere Stunden dauern.
• Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus und stellen Sie keine mit
Flüssigkeit gefüllten Gegenstände neben das Gerät. Sollte dennoch Flüssigkeit oder ein
Gegenstand ins Geräteinnere gelangt sein, schalten Sie in einem solchen Fall die zugehörige
Netzsteckdose stromlos (z. B. Sicherungsautomat abschalten) und ziehen Sie danach den
Netzstecker aus der Netzsteckdose. Das Produkt darf dann nicht mehr betrieben werden,
bringen Sie es in eine Fachwerkstatt.
• Wenn das Steckernetzteil Beschädigungen aufweist, so fassen Sie es nicht an, es besteht
Lebensgefahr durch einen elektrischen Schlag! Schalten Sie zuerst die Netzspannung
für die Netzsteckdose ab, an der das Steckernetzteil angeschlossen ist (zugehörigen
Sicherungsautomat abschalten bzw. Sicherung herausdrehen, anschließend den
entsprechenden FI-Schutzschalter abschalten, so dass die Netzsteckdose vollständig von der
Netzspannung getrennt ist). Ziehen Sie danach das Steckernetzteil aus der Netzsteckdose.
Entsorgen Sie das beschädigte Steckernetzteil umweltgerecht, verwenden Sie es nicht mehr.
Tauschen Sie es gegen ein baugleiches Netzteil aus.
• Wenden Sie sich an eine Fachkraft, wenn Sie sich bezüglich der Benutzung oder des
Anschlusses des Produktes nicht sicher sind.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem
Fachmann bzw. einer Fachwerkstatt durchführen
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden,
wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.
Anschluss
Schalten Sie alle anzuschließenden Geräte aus und trennen Sie deren Netzstecker von der
Steckdose.
• Schließen Sie den Stecker an eine DisplayPort-Buchse am PC oder an einem anderen geeigneten
Quellgerät an.
• Schließen Sie bis zu drei Monitore/Projektoren an das Produkt an.
Wenn Sie einen einzelnen 4K-Monitor/Projektor anschließen, kann das Produkt ein 4K-Signal
mit einer Frequenz von 60 Hz ausgeben. In diesem Fall wird an den beiden verbleibenden Ports
kein Signal ausgegeben.
Wenn Sie zwei oder drei 4K-Monitore/Projektoren anschließen, kann das Produkt ein 4K-Signal
mit einer Frequenz von 30 Hz auf allen Ports ausgeben.
• Verbinden Sie den DC-Stecker des Netzteils mit der DC-Buchse.
• Stecken Sie das Netzteil in eine haushaltsübliche Netzsteckdose.
• Verbinden Sie die angeschlossenen Geräte mit der Netzspannung, falls notwendig. Schalten Sie dann die
angeschlossenen Geräte ein.
• Verwalten Sie die angeschlossenen Geräte auf ihrem Computersystem.
Falls Probleme auftreten, drücken Sie die Taste SCAN, um das Produkt zurückzusetzen.
Pflege und Reinigung
• Trennen Sie das Produkt vor der Reinigung von den angeschlossenen Geräten und ziehen Sie das
Netzteil aus der Steckdose.
• Das Produkt enthält keine Teile, die eine Wartung erfordern. Versuchen Sie niemals, das Gerät zu öffnen
oder zu zerlegen.
• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische
Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.
• Zur Reinigung des Produkts verwenden Sie ein trockenes, faserfreies Tuch.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das
Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.
Technische Daten
a) DisplayPort-Splitter
Betriebsspannung ................................. 5 V/DC
Stromaufnahme .................................... max. 450 mA
Auflösung .............................................. max. 3840 x 2160 Pixel (4K), 60 Hz, 24-Bit
DisplayPort-Standard ........................... DisplayPort 1.2 (DP 1.2)
Kabellänge ............................................ 21 cm
Betriebsbedingungen ............................ 0 bis +40 ºC, 20 – 90 % rF
Lagerbedingungen ................................ -20 bis +60 ºC, 20 – 90 % rF
Abmessungen (B x H x T) .................... 87 x 18 x 58 mm
Gewicht ................................................. 66 g
b) Netzteil
Eingangsspannung ............................... 100 – 240 V/AC, 50/60 Hz
Ausgangsspannung/-strom ................... 5 V/DC, 2 A
