BGS technic 9308 Bedienungsanleitung

Injektor-Demontagewerkzeug für Drucklufthammer

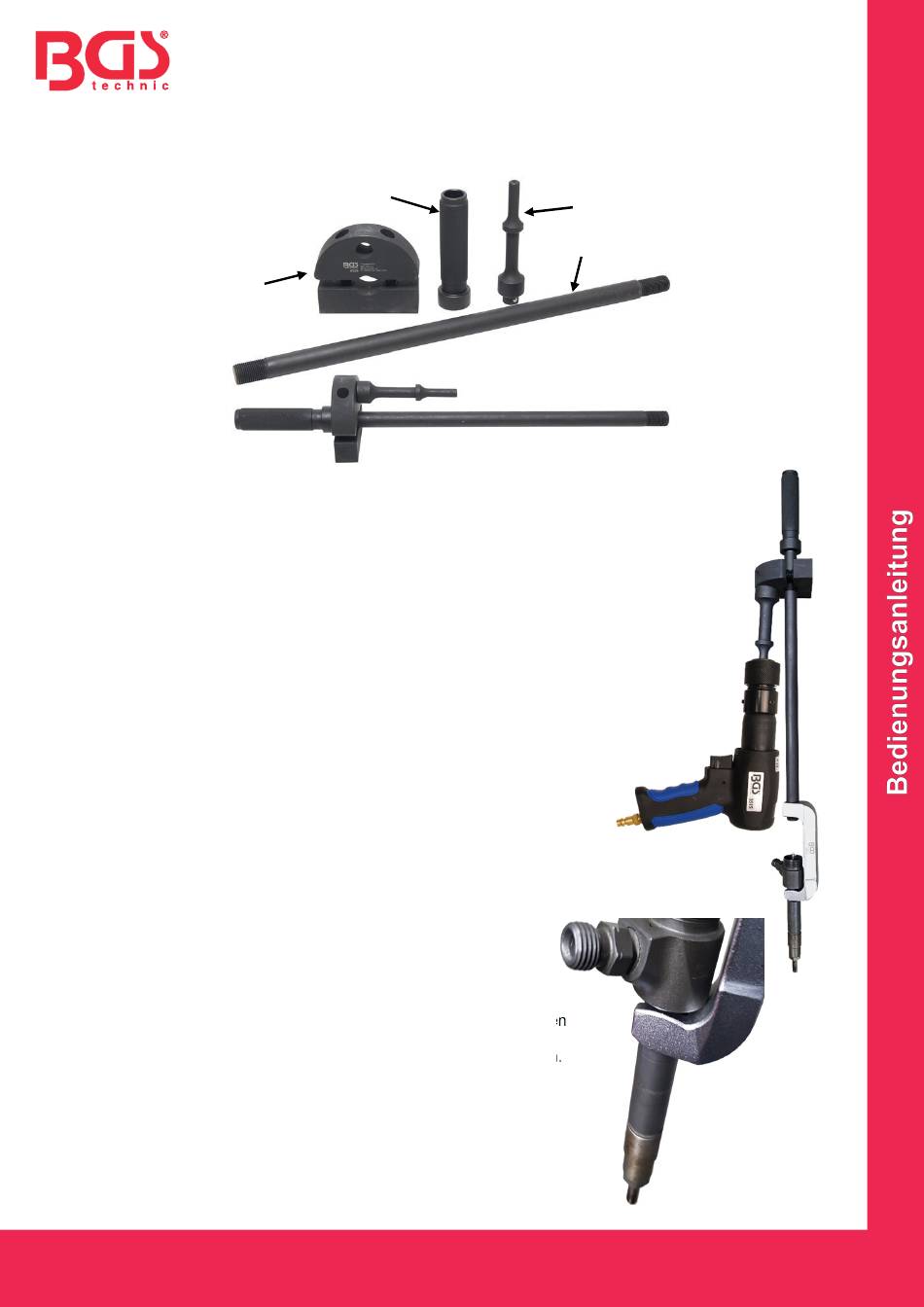

WERKZEUGTEILE
1 Schiebeklemme
2 Griff
3 Schlagbolzen
4 Zugstange
ALLGEMEIN
Dieses Werkzeug dient zur Demontage festsitzender Injektoren mit Hilfe
eines Drucklufthammers und in Verbindung mit Injektor-Ausziehklauen
z.B. aus Injektor-Demontageadapter-Satz Art. 7777 oder Einzelklauen
Art. 7777-1, 7777-2 oder 7777-3.
Das Werkzeug ist geeignet zur Verwendung mit z.B. Art. 3515 oder
einem anderen Drucklufthammer mit 10 mm Meisselaufnahme.
SPEZIFIKATIONEN
Material: S45C / Cr-Mo Stahl
Gesamtlänge: 510 mm
Grifflänge: 110 mm
10 mm Rundschaft
SICHERHEITSHINWEISE
• Überprüfen Sie das Werkzeug vor Verwendung auf Beschädigung,
wird eine Beschädigung festgestellt, darf das Werkzeug nicht benutzt
werden.
• Halten Sie das Werkzeug bei Benutzung am Griff, ansonsten besteht
Quetschgefahr.
VERWENDUNG
1. Stecker von der Elektromagneteinheit trennen und Diesel-
Druckleitungen vom Injektor demontieren.
2. Injektor-Befestigungsklaue demontieren.
3. Innensechskant-Klemmschrauben an der Schiebeklemme lösen.
4. Schiebeklemme auf gewünschter Höhe an die Zugstange montieren
und die 2 Klemmschrauben festziehen.
5. Passende Klaue gegenüber dem Griff an der Zugstange montieren.
6. Schlagbolzen am Drucklufthammer installieren.
7. Klauenfuß in die dafür vorgesehene Stelle am Injektor schieben.
8. Schlagbolzen in die Bohrung am Schiebestück einsetzen.
9. Mit einer Hand das Werkzeug am Griff führen und mit der anderen
Hand den Auslöser des Drucklufthammers betätigen.
10. Die Schlagwirkung wird über die Zugstange auf den Injektor
übertragen und der Injektor demontiert.
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
2
1
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
Art. 9308
3
4
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
