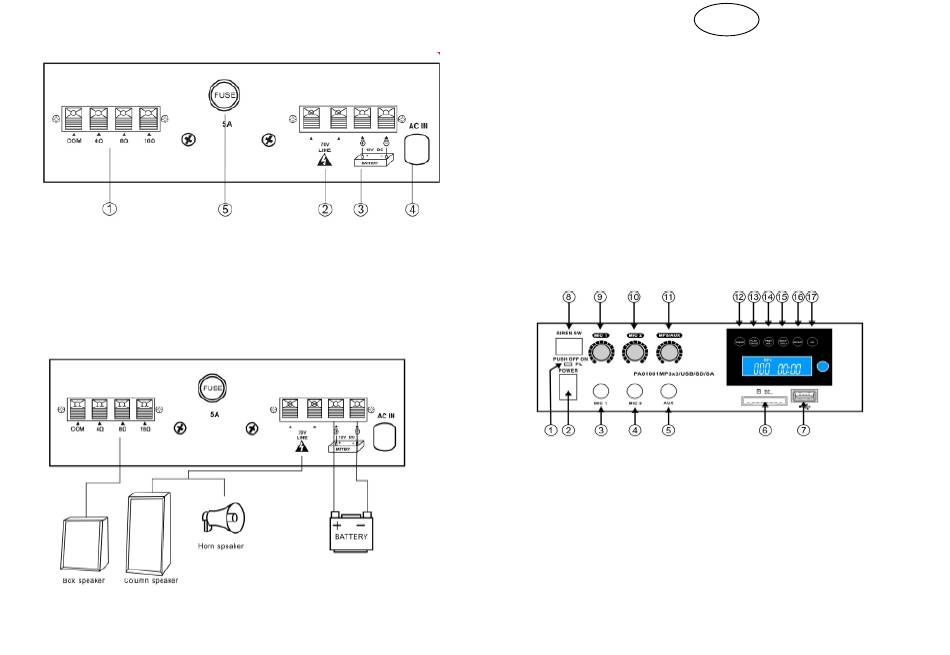

PAINEL TRASEIRO

1. Saída para colunas, alta impedância
2. Saída para colunas, baixa impedância
3. Bateria 12Vdc
4. Entrada AC
5. Fusível DC
LIGAÇÕES POSSIVEIS
Ligações Típicas
© Copyright Lotronic 2018
Bedankt voor de aankoop van deze vermogensversterker. Lees de handleiding
aandachtig door alvorens U de versterker gebruikt.
SPECIFICATIES
Ingebouwde MP3, USB, SD speler met volgende ingangen:
- MP3 speler
- 1 USB port
- 1 SD port
2 microfooningangen -42dB 10k Ω / 50k Ω
-
1 AUX ingang -20dB 10k Ω / 50k Ω
-
Vermogen : 45W max., 35W RMS
THD : <3% bij 1kHz
Luidsprekerimpedantie : 4 – 8 16Ω 70V
Frequentiebereik: 150-15.000Hz
Voeding: 110/220Vac, 12Vdc
Controles of het front paneel
1. Voedingsindicatie
2. Aan/uit schakelaar
3. MICRO 1 ingang
4. MICRO 2 ingang
5. AUX ingang
6. SD MMC MS port
7. USB port
8. Sirene
9. MICRO 1 volume regelaar
10. MICRO 2 volume regelaar
NL
11. MP3/AUX volume regelaar
12. USB/SD schakelaar
13. Play/Pauze toets
14. volume regelaar & achteruit
(Vol- 2 sec. indrukken)
15. volume regelaar & vooruit
(Vol+ 2 sec. indrukken)
16. Herhaling
17. EQ geluideffecten
