Dipl. Inf. Andreas Reinhold · Blumenstr. 36 · 97332 Volkach · Germany · Fax: 09381-710656 · Mobil: 0170-8548257
gfffg

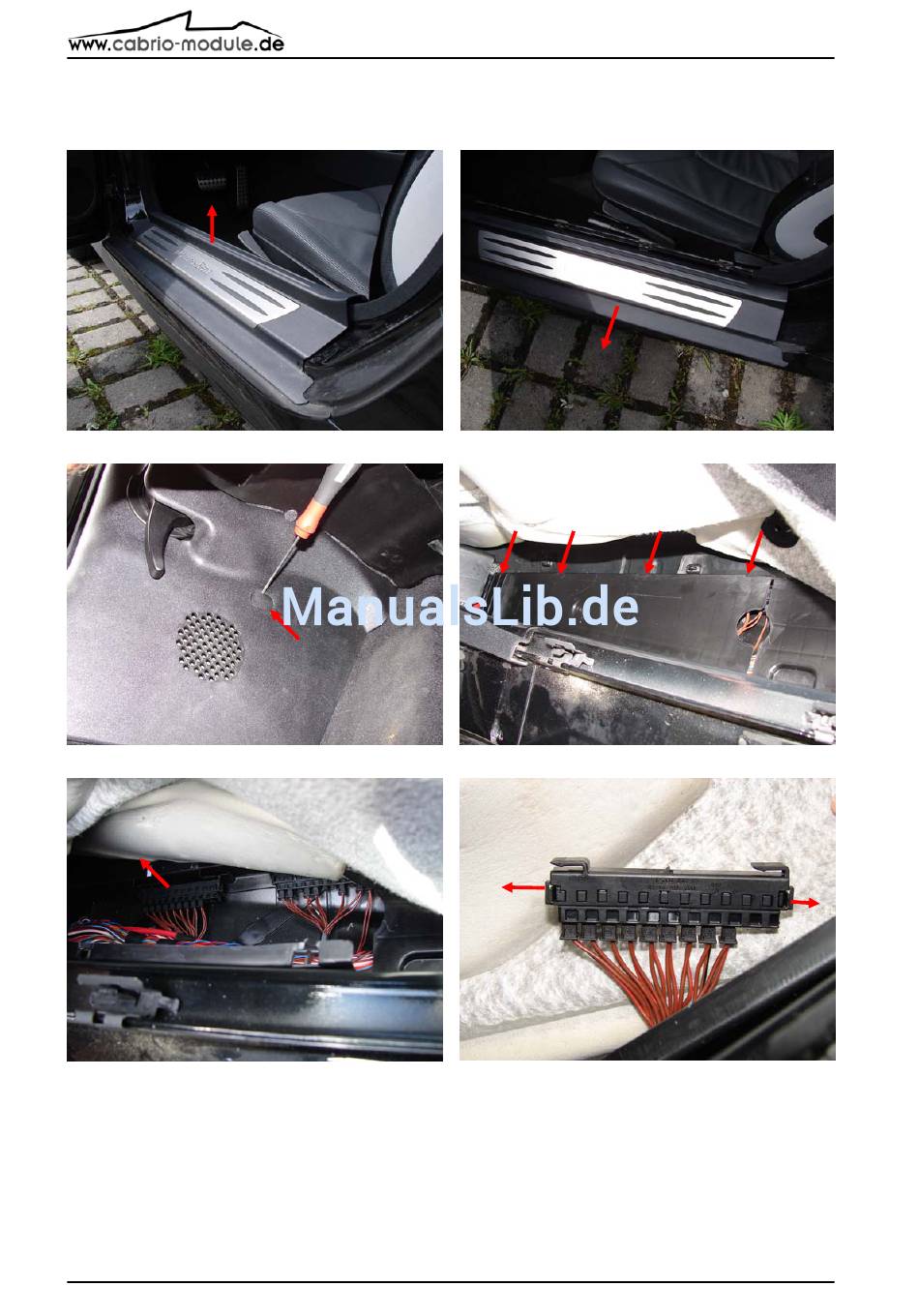

Bilder 1-6 vom Einbau des Moduls:
Bild 1: Einstiegsleiste hinten hochziehen
Bild 3: Schraubenabdeckung abhebeln
Bild 5: Kabelkanal geöffnet, CAN-Verteiler
© www.cabrio-module.de
Bild 2: Einstiegsleiste seitlich herausziehen
Bild 4: Kabelkanal, vierfach gerastet
Bild 6: seitliche Abdeckung lösen
Seite 4 von 5
