System Adria für Dachfenster
Montageanleitung für Typ V-L-ND
Bei bestellter Vormontage sind für Sie nur noch die rot umrandeten Montageschritte relevant! Alles andere wurde von uns bereits erledigt.

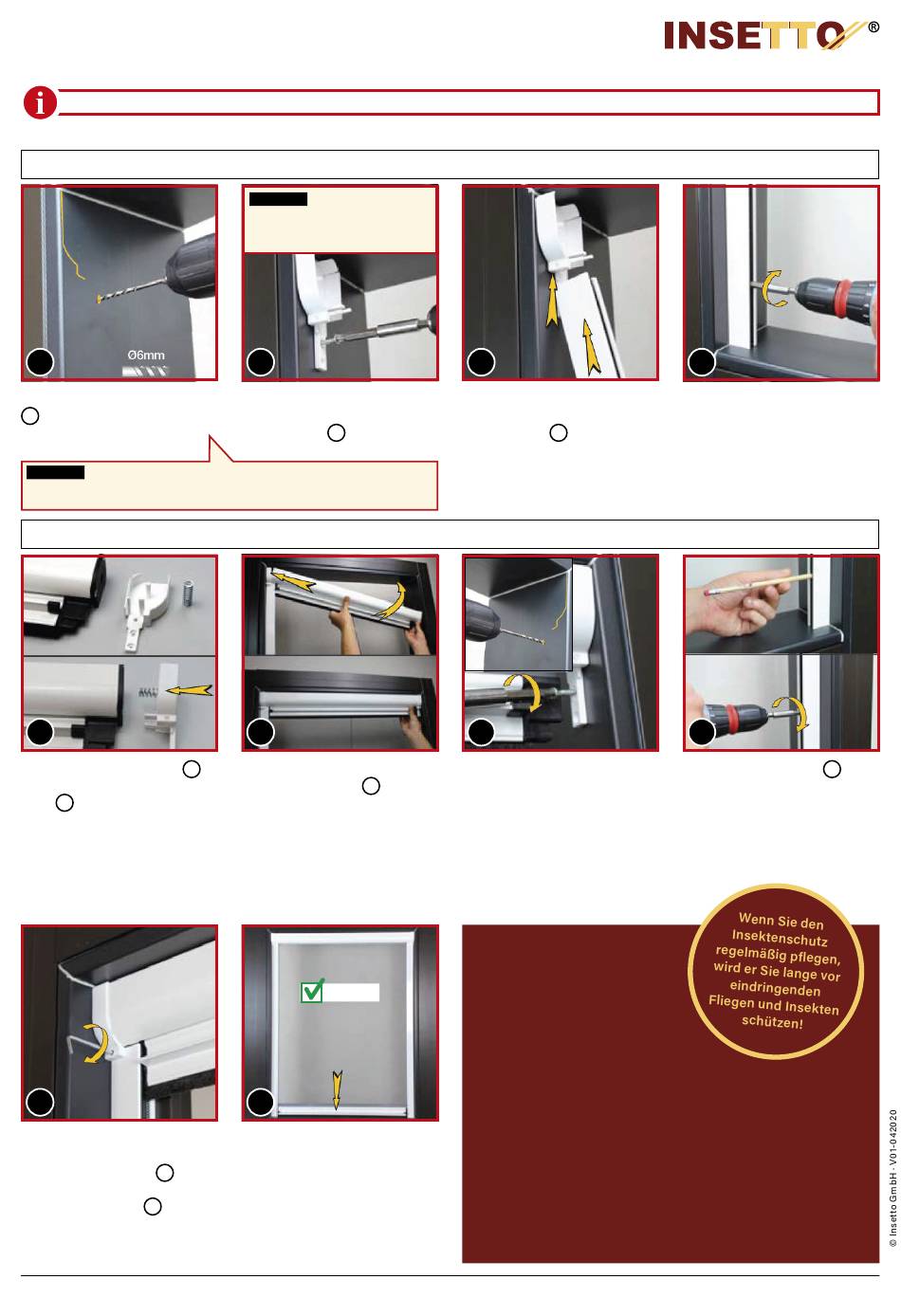

5. Löcher bohren und erste Endkappe und Führungsschiene anschrauben
22
Führungsschiene und Endkappe
wegnehmen, Ø 6 mm Löcher
10
für die Befestigung Endkappe
und Führungsschiene bohren.
HINWEIS
Ø 6 mm gelten dann, wenn Sie Dübel einstecken!
Bei Holz reicht es ggf. mit einem kleineren Bohrer vorzubohren, da dort
keine Dübel benötigt werden.
6. Rollokasten einklemmen und die Bohrstellen der zweiten Seite markieren
26
Zwischen Endkappe DX/R
10
und Rollokasten die Klemm-
feder
31
anbringen und dann
die Endkappe auf den Kasten
aufstecken.
30
Für eine zusätzliche Befestigung
können Sie die Endkappen mit
einer Madenschraube
von
7
vorne am Rollokasten mittels
Sechskantschlüssel
50
fixieren.
Sie können diesen Schritt auch
überspringen, wenn der Kasten
oben am Fenstersturz anliegt.
Insetto GmbH · Äußere Ansbacher Str. 5 · 91629 Weihenzell · www.insetto.eu
HINWEIS
Bei Gipskarton-Wän-
den oder einem Hohlraum hinter
der Wand, empfiehlt es sich auf
geeignete Dübel zurückzugreifen.
23
In die gebohrten Löcher die
Dübel einstecken und zuerst
die Endkappe
mit einer
10
Schraube 3,5x40 anschrauben.
27
Rollokasten mit aufgesteck-
ter Endkappe DX/R
in die
10
bereits verschraubte Endkappe
einstecken. Rollokasten an die
exakte Position bringen.
FERTIG
31
Ziehen Sie das Rollo an der
Griff schiene nach unten und
hängen Sie es unten mit einer
Kippbewegung der Griff schiene
in den Sockeln ein. Fertig!
Wenn ohne Rücklaufbremse,
die Griff schiene bitte nicht los-
lassen sondern per Hand führen!
24
Die Führungsschiene leicht
schräg von unten in die Lasche
der Endkappe
einstecken.
10
Die Führungsschiene muss bis
ganz oben in die Aussparung
der Endkappe eingeschoben
werden!
28
Wie vorher die Führungsschiene von unten in die Endkappe
stecken. Überprüfen Sie, ob Rollokasten und Führungsschienen
genau parallel zueinander und im 90° Winkel sind! Die Bohrlöcher
(und Position der Endkappe) markieren. Löcher Ø 6 mm bohren
(außer bei Holz). Anschließend die Dübel einstecken, Rollokasten
wieder einklemmen und Endkappe mit Schrauben 3,5x40, sowie
Führungsschiene mit Schrauben 4x40 anschrauben.
PFLEGEHINWEISE
Das Fliegengitter mindestens
zwei mal jährlich mit einem
feuchten weichen (nicht
fusselnden) Schwamm oder
Tuch reinigen. Wir empfehlen dies
in der Mitte des Jahres und Ende Herbst.
Benutzen Sie bei stärkerer Verschmutzung ein pH-neutra-
les Reinigungsmittel. Auf keinen Fall aggressive Reiniger
verwenden – diese beschädigen das Fliegengitter!
Entfernen Sie kleine Insektenreste, denn diese picken
Vögel gerne an und beschädigen dabei mit den Schnäbeln
das Fliegengitter (kein Garantiefall!).
Halten Sie das Fliegengitter-Rollo bei Temperaturen unter
-20° C geschlossen!
25
Wenn die Führungsschiene
exakt positioniert ist, diese mit
den Schrauben 4x40 anschrau-
ben.
29
ein-
10
