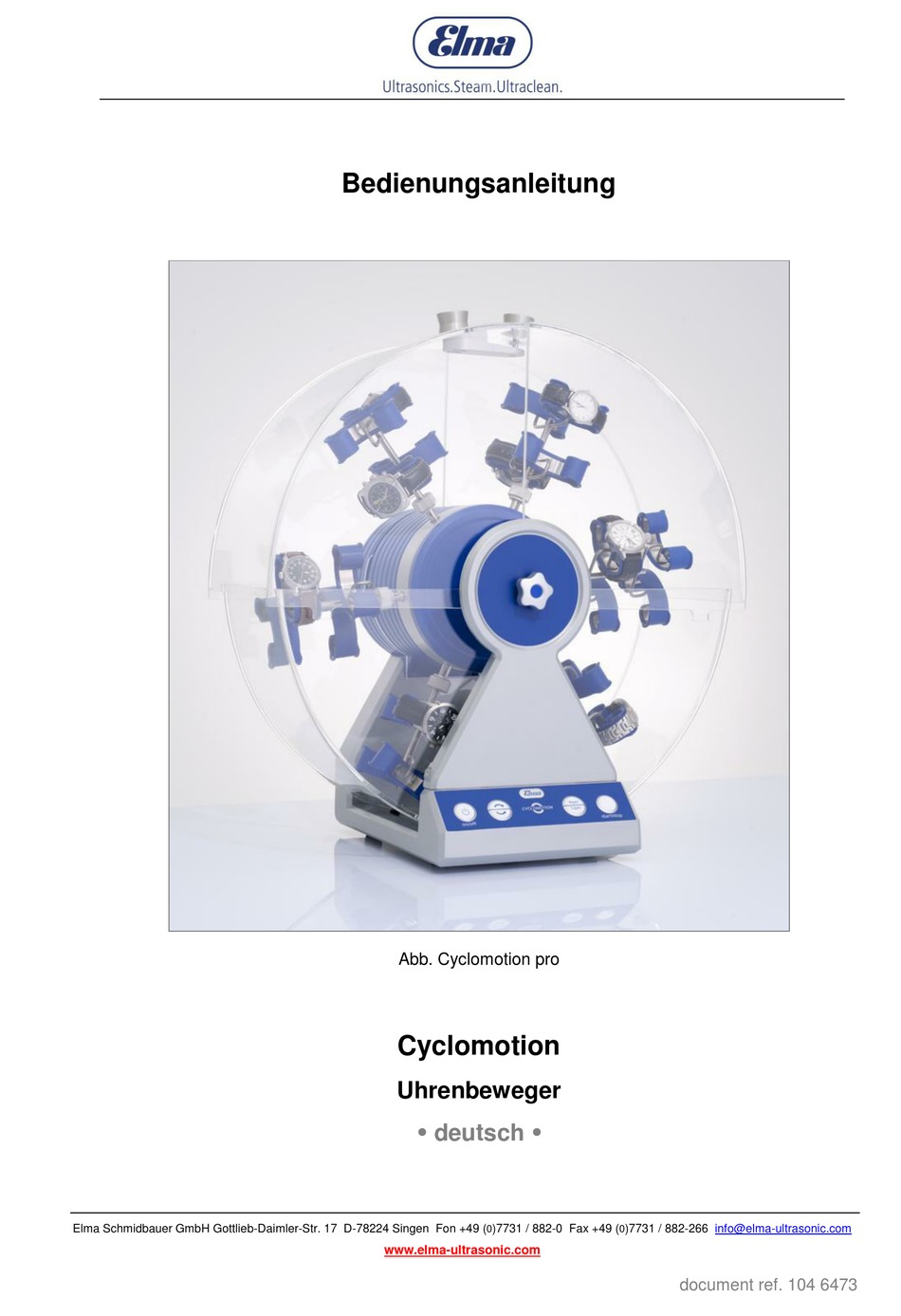

- Seite 1 Bedienungsanleitung Abb. Cyclomotion pro Cyclomotion Uhrenbeweger deutsch Elma Schmidbauer GmbH Gottlieb-Daimler-Str. 17 D-78224 Singen Fon +49 ( )7731 / 882-0 Fax +49 ( )7731 / 882-266 info@elma-ultrasonic.com www.elma-ultrasonic.com document ref. 104 6473...
-
Seite 2: Inhaltsverzeichnis
Produktbeschreibung ..........5 Cyclomotion Produktmerkmale ........ 5 CE-Konformität ............5 Lieferumfang ............6 Optionales Zubehör ..........6 Technische Daten ............ 7 Arbeitsweise des Cyclomotion ......... 8 Elemente Vorderansicht ........... 9 Elemente Rückansicht ..........10 Elemente Bedienkonsole ........11 3.10 Individuelle Kombination der Uhrenbügel ....11 3.10.1... -
Seite 3: Allgemeines
Der Betreiber haftet für die Unterweisung des Bedienpersonals. Hinweise zum Gebrauch dieser Anleitung Zeichen in dieser Anleitung Dieses Zeichen warnt vor Verletzungsgefahr durch Elektrizität. Dieses Zeichen warnt vor leichten Verletzungen und Sachschäden. So sind ergänzende Informationen gekennzeichnet. © Elma Schmidbauer GmbH BA_Cyclomotion_DE_Vers.09.2019... -
Seite 4: Sicherheitshinweise Zum Gebrauch Des Gerätes
Beschädigung Inbetriebnahme bei erkennbaren Schäden! Transport Um das Cyclomotion zu bewegen, verwenden Sie bitte den eingelassenen Haltegriff auf der Rückseite und greifen Sie unter die Einfräsung auf der Vorderseite. Halten Sie das Cyclomotion pro Gerät beim Transport nicht an der Acrylglashaube. -
Seite 5: Produktbeschreibung
Schutz vor Staub und mechanischer Einwirkung (nur Cyclomotion pro). Manuelle, mechanische Unterbrechung des Service- Programms möglich. CE-Konformität Dieses Elma Gerät erfüllt die CE-Kennzeichnungskriterien in Bezug auf die EMV-Richtlinie 2004 / 108 / EWG (EEC) Maschinenrichtlinie 2006 / 42 / EWG (EEC) Die Konformitätserklärung kann beim Hersteller angefordert... -
Seite 6: Lieferumfang
„Uhrenbügel 2 links / rechts“ 150 – 165 mm 104 5566 „Uhrenbügel 4 links / rechts“ 150 – 165 mm 104 5568 „Industriebügel 4“ 103 5361 „Cyclomotion Box“ Uhrenbox für 4 Uhren 105 3528 „Wandhalterung“ für Cyclomotion 103 5701 BA_Cyclomotion_DE_Vers.09.2019 © Elma Schmidbauer GmbH... -
Seite 7: Technische Daten
Bügel 6 (12 oder 24 Uhren) Cyclomotion max. B / T / H (mm) 465 / 325 / 520 Cyclomotion pro max. B / T / H (mm) 635 / 325 / 585 Gewicht Cyclomotion (Kg) ca. 11 Gewicht Cyclomotion pro (Kg) ca. -
Seite 8: Arbeitsweise Des Cyclomotion
Produktbeschreibung Arbeitsweise des Cyclomotion Bewegungsvorgang Die Drehzahl des Spindelkopfes (Abb. 3.7.1. G) kann auf 1 oder 4 Umdrehungen pro Minute (rpm) eingestellt werden. Aufgrund der internen Übersetzung rotieren die Uhrenbügel mit 4,5- facher Drehgeschwindigkeit in der jeweils eingestellten Drehrichtung. Je nach Uhrentyp werden die Uhren beidseitig (drehrichtungsunabhängig) oder einseitig (drehrichtungs-... -
Seite 9: Elemente Vorderansicht
Produktbeschreibung Elemente Vorderansicht Abb. 3.7. Vorderansicht Bedienkonsole (Detailabbildung siehe unten) Mechanische Ausrückschraube Protector-Haube (nur Cyclomotion pro) Rändelschraube zur Fixierung der Uhrenbügel Uhrenbügel Gehäuseschloss Protector-Haube (nur Cyclomotion pro) Spindelkopf © Elma Schmidbauer GmbH BA_Cyclomotion_DE_Vers.09.2019... -
Seite 10: Elemente Rückansicht
Produktbeschreibung Elemente Rückansicht Abb. 3.8. Rückansicht Hauptschalter DC – Buchse / Anschluss Netzgerät Haltegriffschale BA_Cyclomotion_DE_Vers.09.2019 © Elma Schmidbauer GmbH... -
Seite 11: Elemente Bedienkonsole
Sonderfunktionstaste siehe Kapitel 6: Aufzugsbetrieb einstellen) 3.10 Individuelle Kombination der Uhrenbügel Ihr Cyclomotion (pro) bietet Montagehalterungen für 6 Bügel. Die Kombination der Bügel ist individuell wählbar und ermöglicht Ihnen somit die optimale Anpassung an die Eigenschaften der jeweiligen Uhrwerke. Sie können sowohl Bügel unterschiedlicher Aufzugsweise (beidseitig und einseitig),... -
Seite 12: Beschreibung Der Uhrenbügel
Aufzug (links oder rechts) von 4 Uhren mit Bändern Uhrenbox für bis zu 4 Uhren ohne Bänder, max. Ø 43 mm Industriebügel 4 für den beidseitigen Aufzug von 4 Uhren ohne Bänder BA_Cyclomotion_DE_Vers.09.2019 © Elma Schmidbauer GmbH... -
Seite 13: Kombinationsbeispiele
Bänder. Von den 9 Uhren werden 3 beidseitig, 3 im Rechtsaufzug und 3 im Linksaufzug aufgezogen. Bestücken Sie Ihr Cyclomotion mit der „Elma Uhrenbox“ für die 3 Uhren ohne Bänder, 2x mit dem Typ „Uhrenbügel 2“ für die 3 beidseitig aufzuziehenden Uhren sowie 3x mit dem Typ „Uhrenbügel 2... -
Seite 14: Vor Der Erstinbetriebnahme
Angaben des Typenschildes mit den vorhandenen Anschlussbedingungen übereinstimmen, insbesondere die Netzspannung. Schließen Sie das mitgelieferte Netzgerät an einer vorschriftsmäßig geerdeten Schuko-Steckdose an und verbinden Sie den Stecker mit der DC-Buchse auf der Geräterückseite (siehe Abb. 3.8.B). BA_Cyclomotion_DE_Vers.09.2019 © Elma Schmidbauer GmbH... -
Seite 15: Inbetriebnahme
Gewicht der Uhren in etwa gleichmäßig auf den Umfang des Spindelkopfes verteilt wird. Nur bei Cyclomotion pro: Wenn sehr große Uhren mit einem Durchmesser > 50 mm verwendet werden, prüfen Sie vor dem Starten des Cyclomotion pro die Freigängigkeit zur Glashaube und zum Schloss (bei Cyclomotion zum Fuß), um Kratzschäden... - Seite 16 4. Schalten Sie das Gerät über den Hauptschalter (siehe Abb. Ausschalten des 3.8.A) auf der Geräterückseite in Position I ein. Gerätes Der Cyclomotion ist jetzt Standby-Modus. Die on/off Taste ist rot hinterleuchtet. 5. Zum kompletten Abschalten des Cyclomotion schalten Sie den Hauptschalter in die Position 0.
-
Seite 17: Aufzugsbetrieb Einstellen
Drehrichtungswechsel während des Betriebs, beginnend mit der zuletzt eingestellten Drehrichtung (Voreinstellung bei Auslieferung: Rechtslauf), zu aktivieren. Die Taste blinkt. Auch bei aktiviertem automatischen Drehrichtungswechsel können Drehgeschwindigkeit und Drehrichtung manuell geändert werden. Der halbstündige Drehrichtungswechsel läuft unverändert weiter. © Elma Schmidbauer GmbH BA_Cyclomotion_DE_Vers.09.2019... -
Seite 18: Instandhaltung
Vor Öffnen des Gerätes ist das Gerät unbedingt vom Stromnetz zu trennen. Der Hersteller übernimmt keine Haftung für Schäden, verursacht durch unbefugte Eingriffe am Gerät. Wenden Sie sich im Schadensfall an den Lieferanten oder Hersteller dieses Geräts. BA_Cyclomotion_DE_Vers.09.2019 © Elma Schmidbauer GmbH... -
Seite 19: Reinigung Der Protector-Haube (Optional)
Instandhaltung Reinigung der Protector-Haube (Optional)* * nur Cyclomotion pro Abb. 7.2.1 Cyclomotion pro mit geöffneter Protector-Haube Mechanische Ausrückschraube mit Welle Frontplatte Spindelkopf Reinigungsvorgang Zur vereinfachten Reinigung des Innenraums der Protector- Haube, kann der Spindelkopf mit den Uhrenbügeln entnommen werden. 1. Entnehmen Sie alle Uhrenbügel. - Seite 20 Instandhaltung 7. Achten Sie beim erneuten Zusammenbau des Gerätes auf die richtige Reihenfolge und Lage der Komponenten, insbesondere die Lage der Tellerfeder. Tellerfedern springs Abb. 7.2.2 Lage und Ausrichtung der Tellerfedern BA_Cyclomotion_DE_Vers.09.2019 © Elma Schmidbauer GmbH...
-
