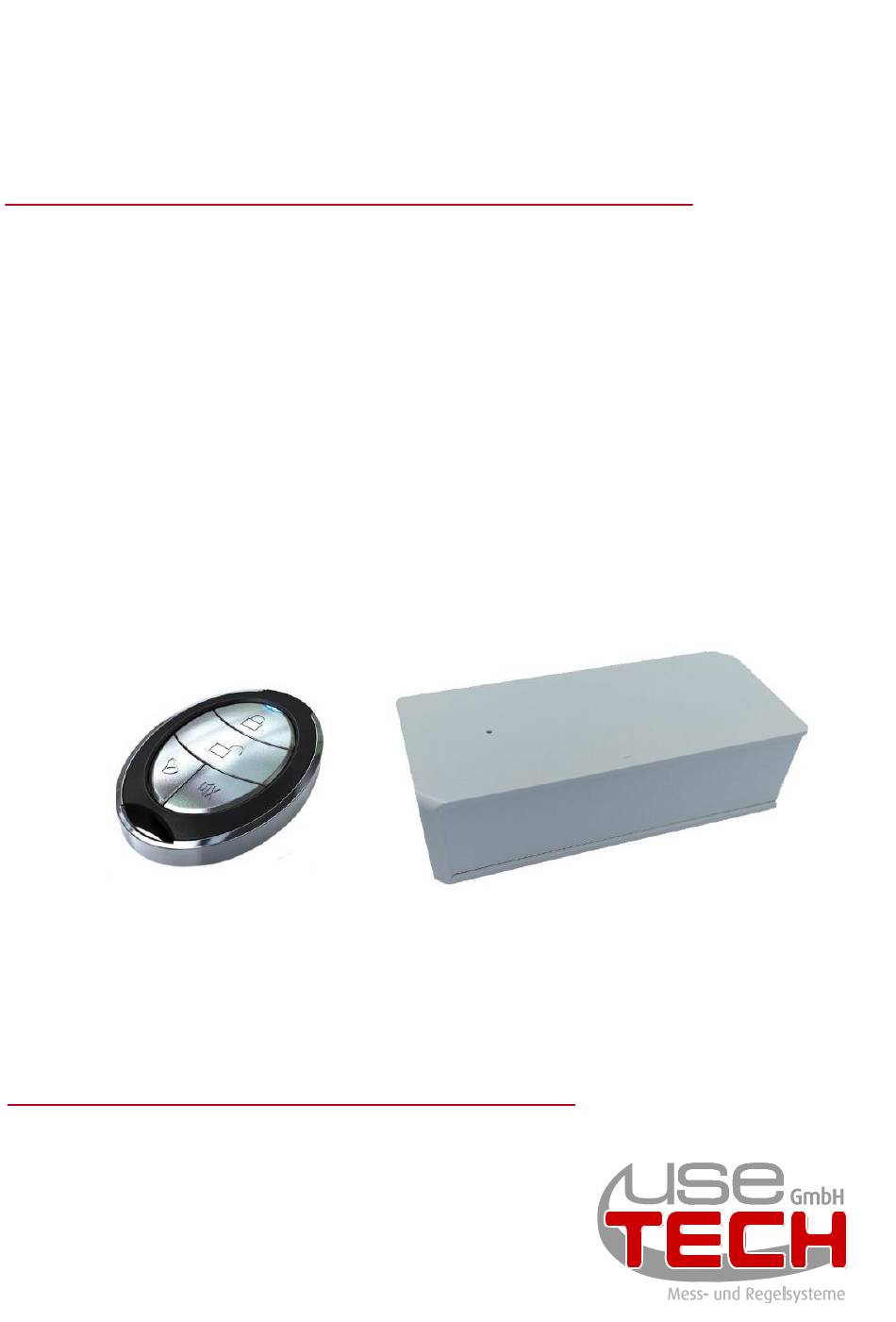

- Seite 1 FlowTimer+ Remote Set 433 Mhz / 2 Kanal Funkschaltsystem für das FlowTimer+ System Betriebsanleitung...
- Seite 2 Herausgeber usetech GmbH Tanzplatz 10 D- 55130 Mainz Telefon: +49 (0) 6131 - 921325 Website: www.use-tech.de Dokumenten- FlowTimer+ Remote_Set_Manual_D_V1 Nummer Originalbetriebsanleitung Ausgabedatum 05.11.2020 Druckdatum 05.11.2020 Copyright usetech GmbH Diese Dokumentation einschließlich aller ihrer Teile urheberrechtlich geschützt. Jede Verwertung bzw. Veränderung außerhalb der engen Grenzen des Urheberrechtsgesetzes ist ohne Zustimmung der Firma usetech GmbH unzulässig und strafbar.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Inhaltsverzeichnis ............... 1 Allgemeines ................3 Symbolerklärung ..............3 Technische Daten ..............5 Funk-Wassermelder .............. 5 Funk-Fernbedienung ............. 5 Umwelt- und Klimabedingungen (Splitter, Receiver) .... 5 Lebensdauer ................. 5 Bestimmungsgemäße Verwendung ........6 Nicht bestimmungsgemäße Verwendung ......7 Systembeschreibung FlowTimer+ Remote Set .... - Seite 4 Inhaltsverzeichnis Störungsbeseitigung, Wartung ......... 15 Instandhaltung ..............15 Verpackung, Transport, Lagerung ........16 Entsorgung und Konformität ..........17 11/20 FlowTimer+ Remote Set...
-
Seite 5: Allgemeines
Allgemeines Allgemeines Die Bedienungsanleitung beschreibt den gesamten Lebenszyklus des Systems. Bewahren Sie diese Anleitung so auf, dass sie für jeden Benutzer gut zugänglich ist und jedem neuen Eigentümer des Systems wieder zur Verfügung steht. HINWEIS Die Bedienungsanleitung enthält wichtige Informationen zur Sicherheit! Das Nichtbeachten dieser Hinweise kann zu gefährlichen Situationen führen. - Seite 6 Allgemeines bezeichnet wichtige Zusatzinformationen, Tipps und Empfehlungen, die für Ihre Sicherheit und die einwandfreie Funktion des Systems wichtig sind. verweist auf Informationen in dieser Bedienungsanleitung oder in anderen Dokumentationen. Handlungsschritte Die definierte Abfolge der Handlungsschritte erleichtert Ihnen den korrekten und sicheren Gebrauch des Systems. ...
-
Seite 7: Technische Daten
Technische Daten Technische Daten Funk-Wassermelder Betriebsspannung: 12 V (1x 27A/12V Batterie) Batterielebensdauer ca.: 12 Monate Sendefrequenz: 433 MHz Zulässige Umgebungstemperatur: 0 °C ...+40 °C Abmessungen: L 70 x B 30 x H 20 mm Funk-Fernbedienung ... -
Seite 8: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Bitte beachten Sie die Hinweise dieser Betriebsanleitung sowie die Einsatzbedingungen und zulässigen Daten gemäß Datenblatt, damit das System einwandfrei funktioniert und lange einsatzfähig bleibt. Bei Nichtbeachtung dieser Hinweise sowie bei unzulässigen Eingriffen in das System entfällt jegliche Haftung unsererseits, ebenso erlischt die Garantie auf System und Zubehörteile! Das FlowTimer+ Remote Set besteht aus drei 433 Mhz Funk- Wassersensoren (modifizierte Sonoff DW2-RF Türsensoren), einer... -
Seite 9: Nicht Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Nicht bestimmungsgemäße Verwendung Als nicht bestimmungsgemäße Verwendung im Sinne einer vorhersehbaren Fehlanwendung gilt: Der mitgelieferte I/O Splitter darf nicht anstelle eines FlowTimer+ Hubs zur Verbindung von FlowTimer+ Geräten untereinander verwendet werden! Er kann nur innerhalb einer I/O Verbindung zwischen FlowTimer+ und FlowTimer+ Hub zum Anschluss von Zubehör verwendet werden! ... -
Seite 10: Systembeschreibung Flowtimer+ Remote Set
Systembeschreibung FlowTimer+ Remote Set Systembeschreibung FlowTimer+ Remote Set Lieferumfang FlowTimer+ Remote Set Abb. 4.1: Lieferumfang FlowTimer+ Remote Set 1 Funk-Receiver 2 Funk-Wassersensor (3 Stück) 3 Funk-Fernbedienung (inkl. Batterie) 4 Batterie 27A/12V (3 Stück) 5 I/O Splitter 6 I/O Verbindungskabel 1m 7 DC Verlängerungskabel 1m 8 DC Eingangskabel 9 DC Ausgangskabel... -
Seite 11: Installation
Installation Installation Platzierung der Funkwassersensoren Die Wassersensoren so auf den Boden legen, dass im Alarmfall die vier goldenen Kontaktflächen mit Wasser in Berührung kommen können. Platzierung von Receiver, Splitter und Kabeln Den Receiver, Splitter und alle I/O Kabel höher verlegen als den Wassersensor, um diese bei einer Überflutung vor Wasser zu schützen. -
Seite 12: Inbetriebnahme
Installation Ziehen Sie das 24V Stromversorgungskabel (vom Netzteil) aus dem FlowTimer+ und verbinden es mit DC Eingangskabel (8) des Receivers (1). Das DC Ausgangskabel (9) des Receivers verbinden Sie nun mit dem FlowTimer+ Spannungsversorgungsanschluß. Dieses Kabel (9) ist etwas kurz, bei Bedarf verwenden Sie das DC Verlängerungskabel (7). -
Seite 13: Wassersensor Anlernen
Installation Wassersensor anlernen Öffnen Sie den Receiver (1) indem Sie vorsichtig den Deckel (Unterseite) vom Oberteil weghebeln. Die rote LED über der „Learn“ Taste ist dauerrot. Drücken Sie nun die „Learn“ Taste im Receiver für 1 Sekunde ... -
Seite 14: Fernbedienung Anlernen
Installation Fernbedienung anlernen Öffnen Sie den Receiver (1) indem Sie vorsichtig den Deckel (Unterseite) vom Oberteil weghebeln. Die rote LED über der „Learn“ Taste ist dauerrot. Drücken Sie nun die „Learn“ Taste im Receiver für 1 Sekunde ... -
Seite 15: Löschen Der Programmierung
Installation Löschen der Programmierung Drücken Sie die „Learn“ Taste (11) 8-mal kurzzeitig. Dabei blinkt die LED über der „Learn“ Taste jeweils. Nach dem 8-mal drücken blinkt die LED dann 3-mal kurz. Alle gespeicherten Codes im Funkempfänger sind jetzt gelöscht. Funktionstest ... -
Seite 16: Bedienung Und Funktion
Bedienung und Funktion Bedienung und Funktion Betriebszustände 6.1.1 Normalbetrieb Detektiert ein Funk-Wassersensor leitfähiges Trinkwasser, wird über den FlowTimer+ abgesperrt. Über die Fernbedienung kann der FlowTimer+ absperren oder zurückgesetzt werden. 6.1.2 Neustarten des Systems Ein Alarm Reset kann per Funk- Fernbedienung, über den angeschlossenen FlowTimer+ oder dessen Versorgungsspannung erfolgen. -
Seite 17: Störungsbeseitigung, Wartung
Störungsbeseitigung, Wartung Störungsbeseitigung, Wartung Ist es zu einer Abschaltung gekommen, überprüfen Sie zunächst alle Standorte der Wassersensoren auf mögliche Wasseransammlungen. Sollte der angeschlossene FlowTimer+ absperren, ohne dass hierfür ein Grund gefunden werden kann, ziehen Sie das I/O des Receivers(10) aus dem I/O Anschluss des FlowTimer+. Überprüfen Sie nun Ihr FlowTimer+ System gemäß... -
Seite 18: Verpackung, Transport, Lagerung
Verpackung, Transport, Lagerung Verpackung, Transport, Lagerung Transportschäden! Unzureichend geschützte Systeme können durch den Transport beschädigt werden. System vor Nässe und Schmutz geschützt in einer stoßfesten Verpackung transportieren. Eine Über- bzw. Unterschreitung der zulässigen Lagertemperatur vermeiden. Elektrische Anschlüsse mit Schutzkappen vor Beschädigungen schützen. -
Seite 19: Entsorgung Und Konformität
Entsorgung und Konformität Entsorgung und Konformität Informationen zur Altgeräteverordnung Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro- und Elektronik- geräten (Elektro- und Elektronikgerätegesetz - ElektroG). Hinweis zum Elektro- und Elektronikgerätegesetz (ElektroG): Bitte entsorgen Sie Altgeräte, wie vom Gesetzgeber vorgeschrieben, an einer kommunalen Sammelstelle, oder geben Sie diese im Handel vor Ort kostenlos ab. - Seite 20 Entsorgung und Konformität 11/20 FlowTimer+ Remote Set...
- Seite 21 Entsorgung und Konformität 11/20 FlowTimer+ Remote Set...
