Anschluss an Standheizungen von Truma Trumatic C4002
Die Elektronik der Truma Trumatic C ist separat in einem Steuerkasten untergebracht, siehe Abb. 1.
In dem Elektronikkasten befindet sich ein Steckverbinder (Buchse), die zur Ansteuerung der

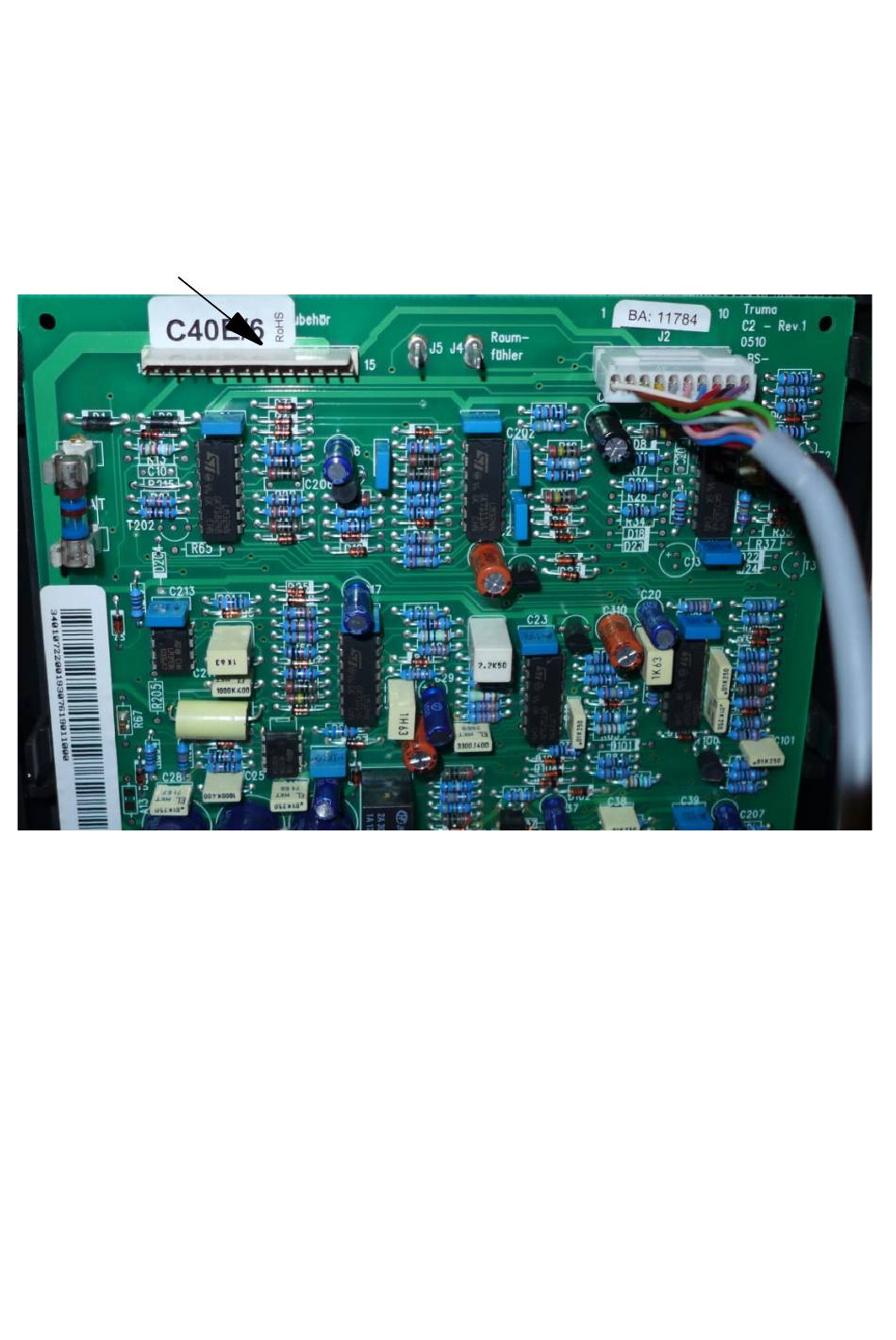

Heizung und der Versorgung unseres Moduls verwendet werden kann. Abb. 1 (Pfeil) zeigt die Lage
des Steckverbinders (weiß, 15 Pol) auf der Platine der Truma-Elektronik. Die Beschriftung lautet
„Zubehör".
Abbildung 1: MicroGuard-Anschluss an die Elektronik der Truma E2400 / E4000
Für den Anschluss von MicroGuard an die Truma C4002 werden zwei Leitungen von MicroGuard
(Relais) an die 15-Pol Schnittstelle der Truma-Elektronik geführt. Abb. 2 zeigt die schematische
Darstellung des Anschlusses.
