- Seite 1 BSK – Auswertemodule Technische Daten und Bedienungsanleitungen...
-
Seite 2: Gerätebeschreibung
Gerätebeschreibung systemair... -
Seite 3: Bsk-Auswertemodul

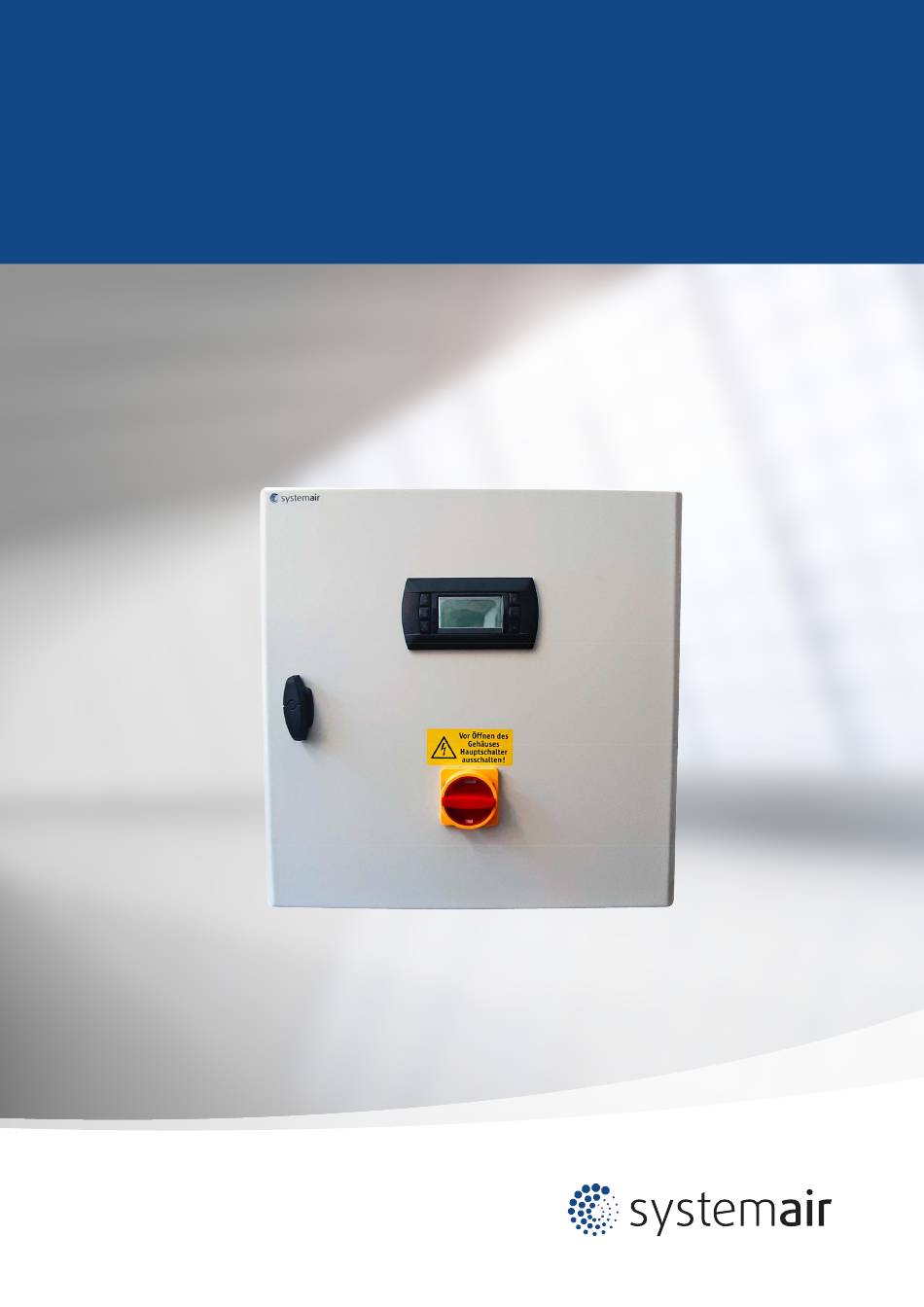

BSK-Auswertemodul BSK- Auswertemodul für Wandmontage, zur Auswertung von bis zu 30 Stück Brandschutzklappen (Wahlweise 24VAC oder 230VAC, auch motorisch betrieben) Gehäuse in stabiler Stahlblech-Ausführung als Wandschrank. Türe gummigedichtet mit Vorreiber-Verschluss. Nach EVU-, VDE- und ÖVE Vorschriften anschlussfertig auf bezeichnete Reihenklemmen verdrahtet und geprüft. -
Seite 4: Eigenschaften Auf Einen Blick
• Statusanzeige über Display (Betrieb) • Passwortgeschützte Service – und Administratorebene • Möglichkeit zur Anbindung an GLT über Modbus-IP oder Modbus-RTU • Freigabekontakt von Lüftungsanlage -> BSK fahren ohne Alarmmeldung zu, wenn Lüftung aus geht (Funktion ein- stellbar) • Einstellbare Laufzeit der Brandschutzklappen •... -
Seite 5: Inhaltsverzeichnis
Die Anleitung ist vor Beginn der Montage, Inbetriebnahme oder Wartung vom jeweils beauftragten Personal zu lesen. Die Vorgaben in dieser Anleitung müssen eingehalten werden. Bei Nichteinhaltung der Anleitung erlischt der Gewährleistungsanspruch gegenüber der Fa. Systemair GmbH. Die Bedie- nungsanleitung muss ständig am Aufstellungsort des Lüftungsgerätes verfügbar sein. -
Seite 6: Generelles
1. Generelles BSK-Modul Steuerung 1 1 G G e e n n e e r r e e l l l l e e s s 1.1. Darstellungen im Grundmenü 1 1 . . 1 1 D D a a r r s s t t e e l l l l u u n n g g e e n n i i m m G G r r u u n n d d m m e e n n ü ü... -
Seite 7: Menüführung
1.2. Menüführung BSK-Modul Steuerung 1 1 . . 2 2 M M e e n n ü ü f f ü ü h h r r u u n n g g AAlarmtaste, zum Quittieren eines Pfeiltasten zum aktuellen Alarms; leuchtet bei durchblättern des Menüs... -
Seite 8: Menü „Betriebsart
BSK-Modul Steuerung Menü „Betriebsart“ 2 2 M M e e n n ü ü „ „ B B e e t t r r i i e e b b s s a a r r t t “ “... -
Seite 9: Menü „Info
BSK-Modul Steuerung Menü „info“ 3 3 M M e e n n ü ü „ „ I I n n f f o o “ “ Systemair GmbH Auswahl des gewünschten Untermenüs „INFO“ mit den Pfeiltasten und Bestätigen mit „Enter“... -
Seite 10: Menü „Service/Anzeige
Menü „Service/Anzeige“ BSK-Modul Steuerung 4 4 M M e e n n ü ü „ „ S S e e r r v v i i c c e e / / A A n n z z e e i i g g e e “ “... -
Seite 11: Menü „Ein-Ausgänge
BSK-Modul Steuerung 4.1. Menü „Ein-Ausgänge“ 4 4 . . 1 1 M M e e n n ü ü „ „ E E i i n n - - A A u u s s g g ä ä n n g g e e “ “... -
Seite 12: Menü „Uhrzeit
BSK-Modul Steuerung Sind Rauchmelder an die Anlage angebunden, so wird auch deren aktueller Status im Menü angezeigt. Hat ein Rauchmelder ausgelöst, so wird im Menü „Alarm“ angezeigt. 4.2. Menü „Uhrzeit“ 4 4 . . 2 2 M M e e n n ü ü „ „ U U h h r r z z e e i i t t “ “... -
Seite 13: Menü „Service
BSK-Modul Steuerung Änderung des aktuellen Datums und der Uhrzeit mittels Enter und Pfeiltasten: 4.3. Menü „Service“ 4 4 . . 3 3 M M e e n n ü ü „ „ S S e e r r v v i i c c e e “ “... -
Seite 14: Untermenü „Wartung
BSK-Modul Steuerung 4.3.1. Untermenü „Wartung“ 4 4 . . 3 3 . . 1 1 U U n n t t e e r r m m e e n n ü ü „ „ W W a a r r t t u u n n g g “ “... - Seite 15 BSK-Modul Steuerung Anzeige der aktuellen Zustände der einzelnen Eingänge. Hier ist beispielhaft ein geschlossener Kontakt dargestellt. Möglichkeit zu softwaremäßigen Zustandsänderung der einzelnen Eingänge mittels Enter- und Pfeiltasten: Eingang wurde „Manuell“ geöffnet 11 | 21 systemair Betriebsanleitung...
- Seite 16 BSK-Modul Steuerung Darstellung der einzelnen Digitalausgänge: Auch hier besteht die Möglichkeit die einelnen Ausgänge manuell zu schalten. systemair 12 | 21 Betriebsanleitung...
-
Seite 17: Untermenü „Klappensteuerung
BSK-Modul Steuerung 4.3.2. Untermenü „Klappensteuerung“ 4 4 . . 3 3 . . 2 2 U U n n t t e e r r m m e e n n ü ü „ „ K K l l a a p p p p e e n n s s t t e e u u e e r r u u n n g g “ “... - Seite 18 BSK-Modul Steuerung Einstellung der Funktionsweise bei Verwendung von motorisch betriebenen Klappe: NEIN: Bei Auslösen einer Brandschutzklappe bleiben alle anderen Klappen geöffnet JA: Bei Auslösen einer Brandschutzklappe schließen alle anderen Klappen automatisch 14 | 21 Betriebsanleitung systemair...
-
Seite 19: Untermenü „Kommunikation
BSK-Modul Steuerung 4.3.2. Untermenü „Kommunikation“ 4 4 . . 3 3 . . 3 3 U U n n t t e e r r m m e e n n ü ü „ „ K K o o m m m m u u n n i i k k a a t t i i o o n n “ “... -
Seite 20: Konfiguration
BSK-Modul Steuerung Konfiguration 5 5 K K o o n n f f i i g g u u r r a a t t i i o o n n Ihre Anlage wurde werkseitig bereits vorab eingestellt. Sollten nachträglich Änderungen notwendig sein, so ist hierfür der „Wizzard“... - Seite 21 BSK-Modul Steuerung Menü „Wizzard“ wählen: Auswahl der Sprache: systemair...
- Seite 22 BSK-Modul Steuerung Einstellung der aktuellen Uhrzeit und Datum: Auswahl der Anzahl der benötigten Eingänge: Achtung! Die gewünschte Ausführung inkl. Größe des Moduls muss bei der Bestellung mit angegeben werden. systemair 18 | 21...
- Seite 23 BSK-Modul Steuerung Auswahl, ob die Brandschutzklappen motorisch betrieben werden: Auswahl, ob Rauchmelder an das Modul angeshlossen werdenn sollen: Achtung! Die Rauchmelder sind jeweils an den letzten beiden Eingängen anzuschließen (siehe hierzu auch den mitgelieferten Stromlaufplan) systemair 19 | 21 Betriebsanleitung...
- Seite 24 Bei Öffnen dieses Eingangs schließen alle motorischen Brandschutzklappen. Auswahl, ob ein eigener Freigabeeingang benötigt wird (z.B. zur Anbindung an GLT). Bei Schließen dieses Eingangs werden im Automatikbetrieb alle motorischen BSK´s geöffnet. Bei Öffnen dieses Eingangs werden im Automatikbetrieb alle motorischen BSK´s geschlossen (ohne Alarmmeldung).
- Seite 25 BSK-Modul Steuerung Zusammenfassung der eingestellten Funktionen: systemair 21 | 21...
- Seite 26 Systemair GmbH Seehöfer Straße 45 D-97944 Boxberg +49 7930 9272-0 +49 7930 9272-92 info@systemair.de www.systemair.de systemair...
