Installations- und Bedienungsanleitung
loading

Inhaltszusammenfassung für SystemAir SPLIT-AHU Kit 0-10V LNS

  • Seite 1 SPLIT-AHU Kit 0-10V LNS Installations- und Bedienungsanleitung...
  • Seite 2: Sicherheitshinweise

    Installations- und Bedienungsanleitung 1. SICHERHEITSHINWEISE Lesen Sie diese Anleitung sorgfältig. • Diese Anleitung enthält viele hilfreiche Hinweise für die ordnungs- gemäße Installation und denTest des Klimagerätes. • Der Hersteller behält sich im Laufe der fortwährenden Verbesserung der Produkte das Recht vor, jederzeit Änderungen an Ausführung und Daten ohne vorherige Ankündigung durchzuführen.
  • Seite 3 » Dieses Symbol entspricht der Direktive 2002/96/EG » Artikel 10 Information für Anwender und Anhang IV. Ihr Systemair-Produkt wird mit hochwertigen Materialien » und Komponenten gebaut und hergestellt, die recycelt und wiederverwendet werden können. Dieses Symbol bedeutet, dass elektrische und »...
  • Seite 4: Spezifikation

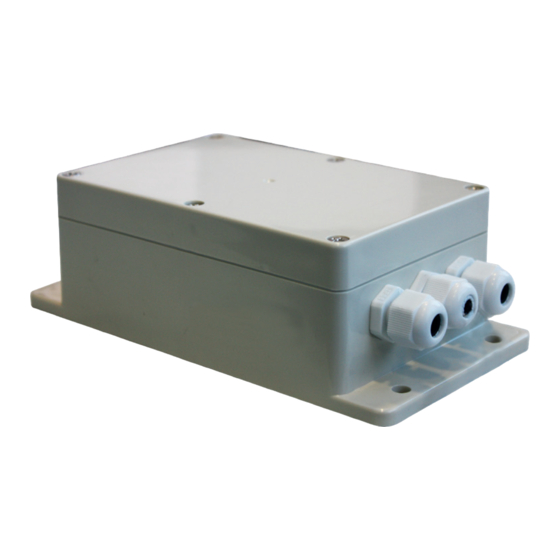

    Installations- und Bedienungsanleitung 3. EINLEITUNG Das Steuergerät SPLIT-AHU Kit 0-10V LNS ermöglicht die Steuerung von Systemair Split-Außengeräten mit L, N, S Kommunikation. Es bietet die Möglichkeit, die Leistung der Außeneinheit sowie die Betriebsart Kühlen oder Heizen einer Lüftungsanlage oder eines DX-Registers anzusteuern.
  • Seite 5 Installations- und Bedienungsanleitung 5. ANLAGENSCHEMA Single-Split Je nach verwendetem Außengerät können bis zu 5 Innengeräte angeschlossen werden. Spannungsversorgung Spannungsversorgung SPLIT-AHU Kit LNS Kommunikation mit Außeneinheit 0-10V LNS Kältemittelleitung T2 Fühler...
  • Seite 6 Installations- und Bedienungsanleitung Multi-Split Je nach verwendetem Außengerät können bis zu 5 Innengeräte angeschlossen werden. Spannungsversorgung Spannungsversorgung SPLIT-AHU Kit LNS Kommunikation mit Außeneinheit 0-10V LNS T2 Fühler Lüftungsgerät 1 Spannungsversorgung SPLIT-AHU Kit LNS Kommunikation 0-10V LNS mit Außeneinheit T2 Fühler Lüftungsgerät 2...
  • Seite 7 Installations- und Bedienungsanleitung Multi-Split Je nach verwendetem Außengerät können bis zu 5 Innengeräte angeschlossen werden. Spannungsversorgung Spannungsversorgung SPLIT-AHU Kit LNS Kommunikation 0-10V LNS mit Außeneinheit T2 Fühler Lüftungsgerät LNS Kommunikation mit Inneneinheit KÄLTEMITTELLEITUNG Innengerät für SYSPLIT MULTI ( jedes für SYSPLIT MULTI erhältliche Innengerät kann angeschlossen werden)
  • Seite 8 30VDC 30VDC Empfohlene Kabel Verkabelung Kabelart Spannungsversorgung & Kommunikationskabel L, N, S 3 x 1,5 mm² (zwischen Außeneinheit und SPLIT-AHU Kit 0-10V LNS) LIYY Kommunikationskabel 10 x 0,25 mm² (zwischen Lüftungsgerät und SPLIT-AHU Kit 0-10V LNS) LIYY HINWEIS » Entsprechend den örtlichen Vorschriften der EVU auslegen.
  • Seite 9 Installations- und Bedienungsanleitung Elektrische Anschlüsse: L, N, S Spannungsversorgung und communication with outdoor unit connection terminal 230 V, 1-Phase, 50/60 Hz. ALARM Digitalausgang 5A - 250 VAC oder 5A-30 VDC. Wenn das Außenge- rät eine Störung aufweist, wird das Signal aktiviert. DEFROST Digitalausgang 5A - 250 VAC or 5A-30 VDC.
  • Seite 10 10 I Installations- und Bedienungsanleitung ENC1 Knopf für Multi-Split-Anschluss zur Einstellung der Leistung der Inne- neinheit. Dieser Knopf ist nur für den Betrieb von Multi-Innengeräten vorgesehen. Dieser Knopf funktioniert nicht bei einer Verbindung von Innen- zu Außengerät. Einstellung Leistung des Referenzwert Drehschalter Innengerätes...
  • Seite 11: Technische Daten

    11 I Installations- und Bedienungsanleitung 7. TECHNISCHE DATEN Model MULTI2 18 MULTI3 27 MULTI4 36 MULTI5 42 SYSPLIT EVO32 HP Q EVO32 HP Q EVO32 HP Q EVO32 HP Q Art. Nr. Außengerät 315813 315814 315864 315865 Kältemittel / Füllmenge kg R32 / 1,3 R32 / 1,57 R32 / 2,1...
  • Seite 12 12 I Installations- und Bedienungsanleitung Kombinationsmöglichkeiten SYSPLIT MULTI2 18 EVO32 HP Q Kombinationen Innen Stückzahl geräte Gerät A Gerät B 1 Gerät 9+12 2 Geräte 9+18 12+12 SYSPLIT MULTI3 27 EVO32 HP Q Kombinationen Innen Stückzahl geräte Gerät A Gerät B Gerät C 1 Gerät 9+12...
  • Seite 13 13 I Installations- und Bedienungsanleitung SYSPLIT MULTI4 36 EVO32 HP Q Kombinationen Innen Stückzahl geräte Gerät A Gerät B Gerät C Gerät D 1 Gerät 9+12 9+18 9+24 2 Geräte 12+12 12+18 12+24 18+18 9+9+9 9+9+12 9+9+18 9+9+24 9+12+12 9+12+18 3 Geräte 9+12+24 9+18+18...
  • Seite 14 14 I Installations- und Bedienungsanleitung SYSPLIT MULTI5 36 EVO42 HP Q Kombinationen Stückzahl Indoor Units Gerät A Gerät B Gerät C Gerät D Gerät E 1 Gerät 9+12 9+18 9+24 2 Geräte 12+12 12+18 12+24 18+18 18+24 9+9+9 9+9+12 9+9+18 9+9+24 9+12+12 9+12+18...
  • Seite 15 15 I Installations- und Bedienungsanleitung SYSPLIT MULTI5 36 EVO42 HP Q Kombinationen Stückzahl Indoor Units Gerät A Gerät B Gerät C Gerät D Gerät E 9+9+9+9 9+9+9+12 9+9+9+18 9+9+9+24 9+9+12+12 9+9+12+18 9+9+12+24 4 Geräte 9+9+18+18 9+12+12+12 9+12+12+18 9+12+12+24 9+12+18+18 12+12+12+12 12+12+12+18 9+9+9+9+9 9+9+9+9+12...
  • Seite 16 16 I Installations- und Bedienungsanleitung 8. STÖRUNG, FEHLERCODE UND LÖSUNGSSCHRITTE Display Code Störung oder Schutz Kommunikationsstörung mit Außeneinheit Störung Veradmper Temperaturfühler T2 Strom-Überlastschutz Störung Außengerät Umgebungstemperatursensor T4 Störung Außengerät Verflüssigerrohr-TemperatursensorT3 Störung Außengerät Verdichter-Austrittstemperatursensor TP EEPROM-Parameterfehler des Außengerätes Die Ventilatordrehzahl des Außengerätes arbeitet außerhalb des normalen Bereichs Störung Außengerät Temperatursensor T2b IPM-Fehlfunktion oder IGBT-Überstromschutz...
  • Seite 17 17 I Installations- und Bedienungsanleitung 9. Abmessungen (mm) 191.5 174.5 136.5 98.8 85.8 56.36 9.25...
  • Seite 18 18 I Installations- und Bedienungsanleitung Anhang 1: Wertetabelle Temperaturwiderstand (°C - kΩ) °C kΩ °C kΩ °C kΩ °C kΩ 115.266 12.6431 2.35774 0.62973 108.146 12.0561 2.27249 0.61148 101.517 11.5000 2.19073 0.59386 96.3423 10.9731 2.11241 0.57683 89.5865 10.4736 2.03732 0.56038 84.2190 10.000 1.96532...
  • Seite 19 19 I Installations- und Bedienungsanleitung Notizen:...
