Emcotec RC Electronic DPSI V-Match Bedienungsanleitung
V-kabel mit servo-matching
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für Emcotec RC Electronic DPSI V-Match

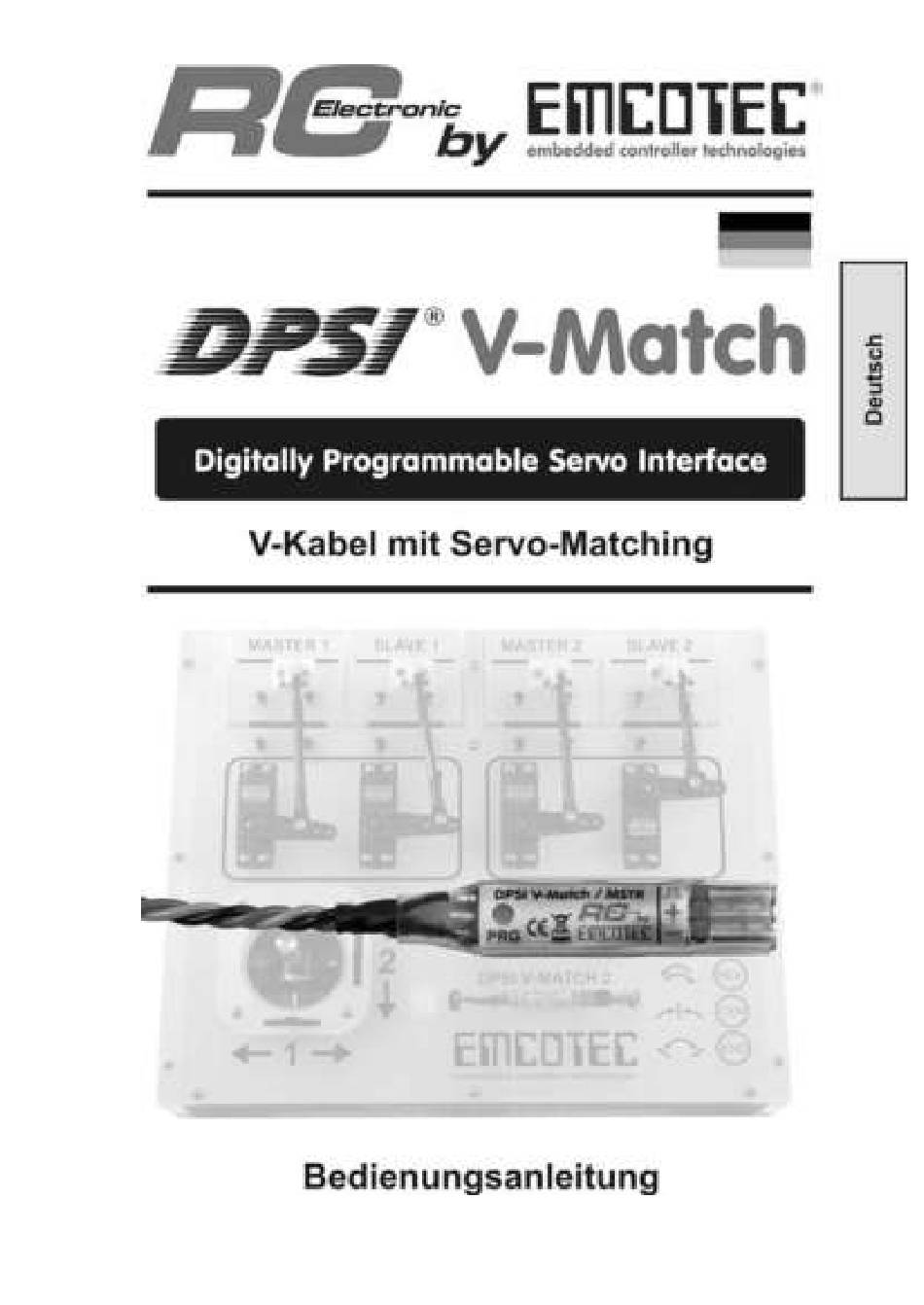

- Seite 1 Bedienungsanleitung www.modellmarkt24.c www.modellmarkt24.c...
- Seite 2 DPSI V-Match Bedienungsanleitung Version 1.0 www.modellmarkt24.c www.modellmarkt24.c Seite 2 von 16...
-
Seite 3: Inhaltsverzeichnis
DPSI V-Match Bedienungsanleitung Version 1.0 Inhaltsverzeichnis 1. Funktionsweise ................4 2. Programmierung ................6 2.1. Ändern der Servodrehrichtung..........7 2.2. Einstellen der Servomitte............8 2.3. Einstellen der Endausschläge ..........9 2.4. Löschen aller Programmierungen.......... 10 3. Ergänzende Hinweise ..............11 3.1. -
Seite 4: Funktionsweise
DPSI V-Match Bedienungsanleitung Version 1.0 1. Funktionsweise Das DPSI V-Match ist ein Servo-V-Kabel, an welches zwei handelsübliche Servos angeschlossen werden können. Als Besonderheit können bei einem der beiden Servos (SLAVE) sowohl Drehrichtung als auch die Mittelstellung und die Endausschläge programmiert werden. Dieses Servo kann also an das Hauptservo (MSTR) angepasst (”ge-matched”) werden. - Seite 5 DPSI V-Match Bedienungsanleitung Version 1.0 Impulsverstärker & HF-Entstörung: Neben Impulsverstärkern, die auch sehr schwache Servosignale zuverlässig erkennen und verstärken, sind hoch effektive Entstörfilter in das DPSI V-Match eingebaut. Damit können Ferritringe oder andere Entstörmaßnahmen entfallen. Hohe Präzision: Durch das intelligente Softwaredesign und einen hoch genauen Quarzoszillator beträgt die Auflösung über 3000 Schritte.
-
Seite 6: Programmierung
DPSI V-Match Bedienungsanleitung Version 1.0 2. Programmierung Für die Programmierung des DPSI V-Match ist keine externe Bedien- einheit, wie z.B. ein PC oder eine Programmierbox nötig. Einzig der mitgelieferte Magnet dient zum Aktivieren der jeweiligen Programmier- funktionen. Alles andere geschieht mit dem Sender bzw. mit der Fernsteueranlage. -
Seite 7: Ändern Der Servodrehrichtung
DPSI V-Match Bedienungsanleitung Version 1.0 Hinweis: Immer, wenn ein Programmiervorgang aktiviert ist, blinkt die integrierte rote LED seitlich am DPSI V-Match zur Kontrolle mit 0,5Hz Wiederholrate (1s ein, 1s aus). 2.1. Ändern der Servodrehrichtung Wenn die Drehrichtung des Servos verändert wird, bleiben alle... -
Seite 8: Einstellen Der Servomitte
DPSI V-Match Bedienungsanleitung Version 1.0 2.2. Einstellen der Servomitte Die Programmierung wird ebenfalls durch Positionierung des Magneten auf den roten Punkt “PRG” gestartet. Nach 2,5 Sekunden zuckt das Slave-Servo kurz (wie bei der Servo- Drehrichtungsumkehr). Der Magnet wird jetzt nicht entfernt, sondern verbleibt in der Position “PRG”. -
Seite 9: Einstellen Der Endausschläge
DPSI V-Match Bedienungsanleitung Version 1.0 Sobald das Slave-Servo die richtige Mittelposition erreicht hat, kann der Magnet vom roten Punkt (”PRG”) entfernt werden. Das DPSI V- Match startet daraufhin mit der neu programmierten Mitte des Slave- Servos. Hinweis: Wenn die Servomittelstellung neu programmiert wurde, sollten auch die Endausschläge neu angepasst werden, um einen linearen Kurvenverlauf zu erzielen. -
Seite 10: Löschen Aller Programmierungen
(z.B. leer durchdrehen). Daher sollte sich langsam Grenzwerte herantasten. zusätzlich angeschlossener Servotester (z.B. EMCOTEC Mini Servo Tester - Art.Nr. A71050), der die jeweilige Servoposition digital anzeigt, kann im Zweifelsfall helfen. 2.4. Löschen aller Programmierungen Das komplette Rücksetzen aller program- mierten Einstellungen ist ebenfalls möglich. -
Seite 11: Ergänzende Hinweise
DPSI V-Match Bedienungsanleitung Version 1.0 Hinweis: Immer, wenn ein Programmiervorgang aktiviert ist, blinkt die integrierte rote LED seitlich am DPSI V-Match zur Kontrolle mit 0,5Hz Wiederholrate (1s ein, 1s aus). 3. Ergänzende Hinweise Die ergänzenden Hinweise sind für den ambitionierten Anwender hilfreich, der sich intensiver mit den Funktionen des DPSI V-Match beschäftigt erklärt... -
Seite 12: Modellwechsel
DPSI V-Match Bedienungsanleitung Version 1.0 3.2. Modellwechsel Wenn ein bereits programmiertes DPSI V-Match in einer anderen Anwendung eingesetzt werden soll (z.B. bei einem Modellwechsel), sollten generell alle Einstellungen gelöscht werden (siehe “Löschen aller Programmierungen”). Dies gilt auch, wenn ein Servo mit anderer Drehrichtung verbaut wird. -
Seite 13: Der "Abstand" Der Maximalposition Eines Servos Zu Dessen
DPSI V-Match Bedienungsanleitung Version 1.0 Der “Abstand” der Maximalposition eines Servos zu dessen Mittelstellung muss mindestens 20% betragen, sonst ist der Wert nicht programmierbar. Bei jeder Programmierung findet eine Bereichsüberprüfung statt. Es ist daher nicht möglich, Servomittelposition außerhalb Maximalwerte platzieren. Dadurch werden Fehlfunktionen... -
Seite 14: Technische Daten
(z.B. leer durchdrehen). Daher sollte sich langsam Grenzwerte herantasten. zusätzlich angeschlossener Servotester (z.B. EMCOTEC Mini Servo Tester - Art.Nr. A71050), der die jeweilige Servoposition digital anzeigt, kann im Zweifelsfall helfen. Technische Änderungen und Irrtümer vorbehalten! (C) EMCOTEC... -
Seite 15: Gewährleistung
Bedienungsanleitung Version 1.0 5. Gewährleistung Auf ein DPSI V-Match gewährt die Firma EMCOTEC GmbH eine Garantie von 24 Monaten. Die Garantiezeit beginnt mit der Übergabe des Gerätes durch EMCOTEC GmbH oder durch den Einzelhändler und verlängert sich durch eine etwaige Garantiereparatur oder einen Garantietausch nicht. - Seite 16 Medium oder in irgendeine Sprache übertragen werden. Hinweis: EMCOTEC GmbH behält sich das Recht vor, dieses Dokument ohne vorherige Ankündigung zu ändern. Wir haben erhebliche Anstrengungen unternommen, um sicher zu stellen, dass diese Bedienungsanleitung frei von Fehlern und Auslassungen ist. Wir übernehmen keinerlei Verantwortung bzw.
