Befestigung Der Blende - Mounting Systems E-Port Home Double Montageanleitung

7. Trapezblechmontage

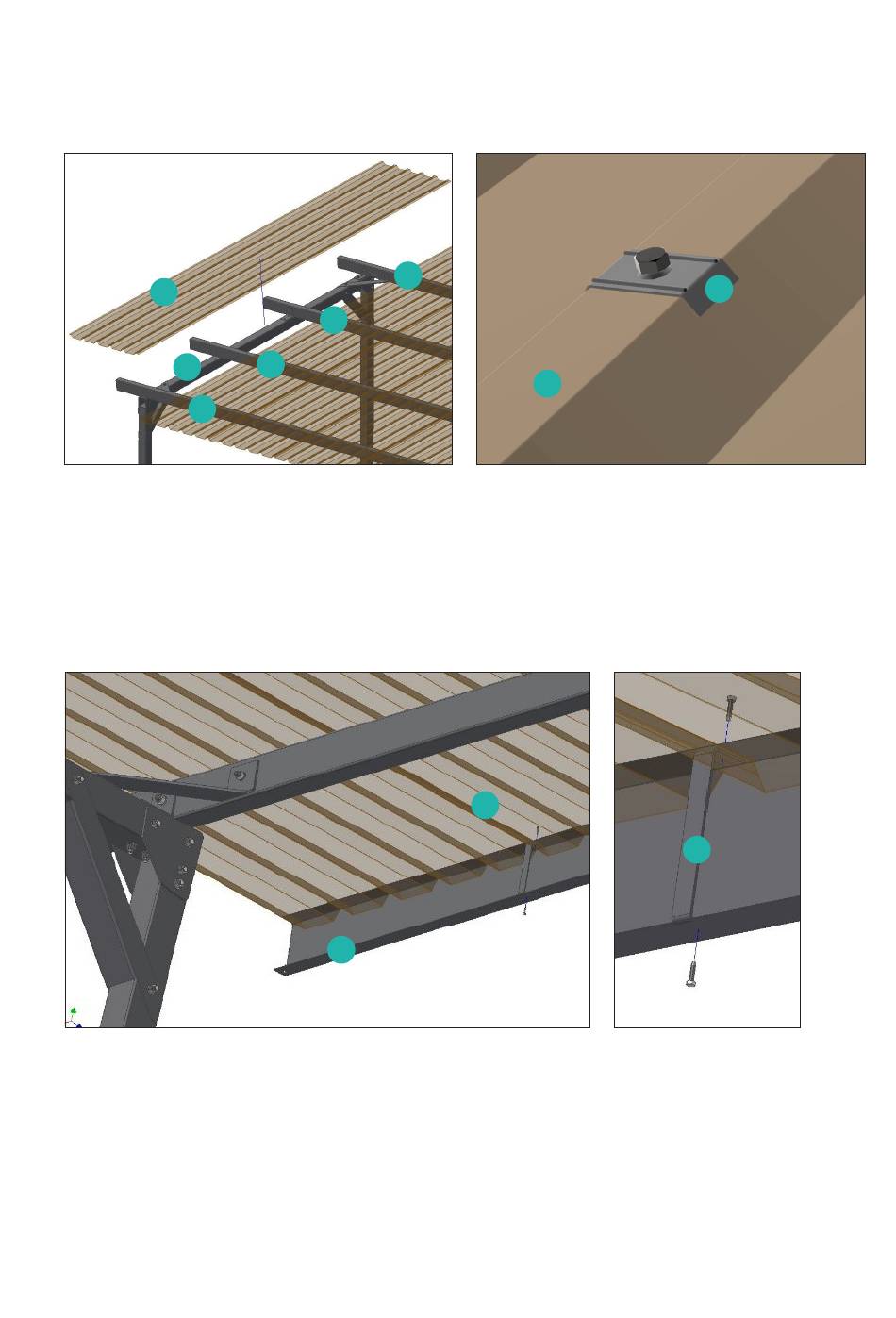

Befestigen Sie ein Trapezblech (12) an die Querträger
(10) in den Hochsicken mit den M5x0.8x50
Blechtriebschrauben und den Kalotten (16).
10
16
12
10
10
4
12
10
Bild 7.-1 Bild 7.-2

7.1 Befestigung der Blende

Befestigen Sie die Blende (13) mit den C-Profilen (15)
an den Trapezblechübergängen (12) jeweils
mit einer M5x08.x20 Blechtreibschraube
von Oben und von Unten.
12
15
13
Bild 7.1-1 Bild 7.1-2
13
E-Port Home Double
