6. Montage der Oberkonstruktion
6.1 Winkel Befestigung
Befestigen Sie jeden Winkel (9) mit zwei
M16 x 160 Schrauben, vier Unterlegscheiben
und zwei M16 Muttern mit dem Träger (4)
an die jeweils vorgesehenen Stellen.

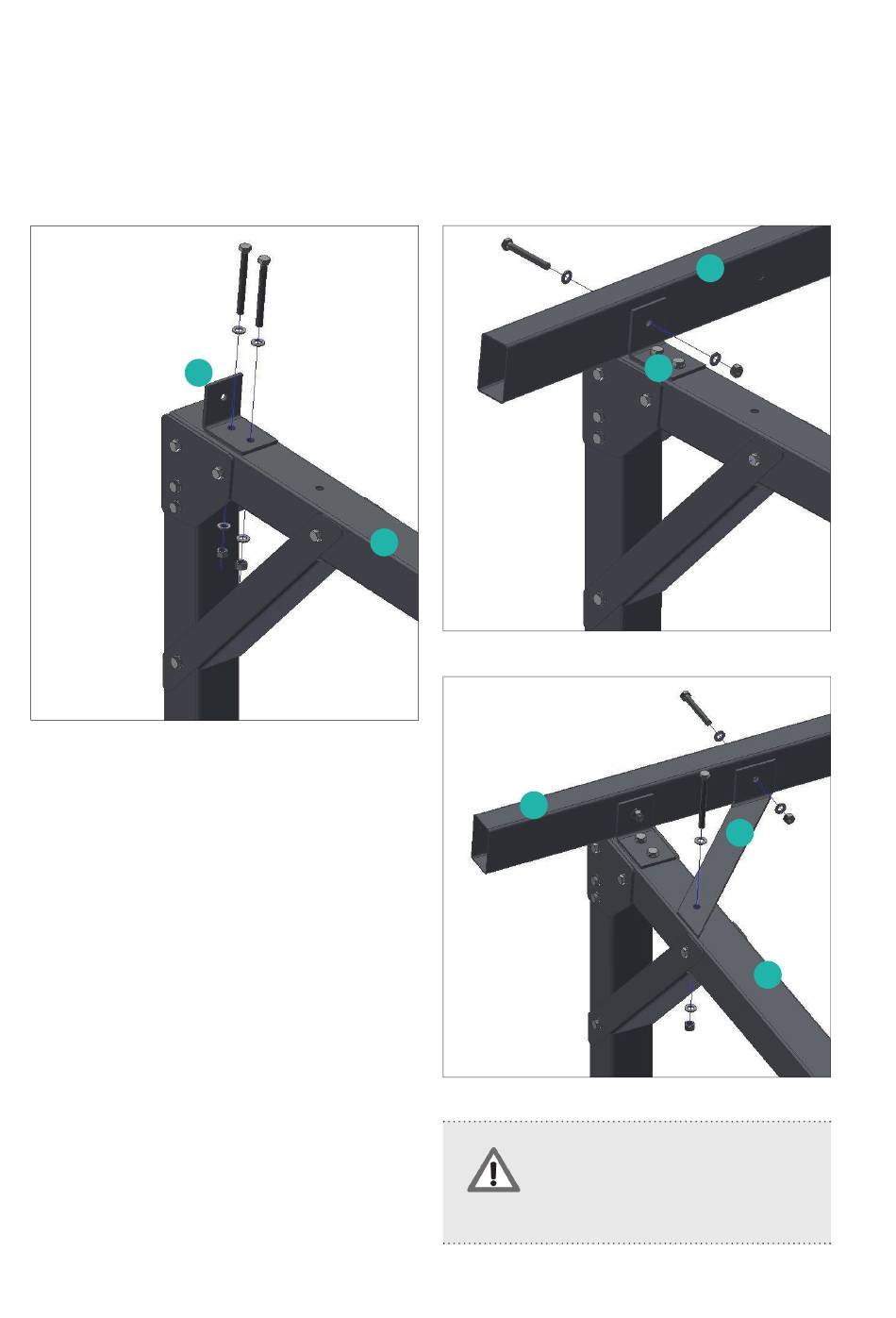

Bild 6.1-1
6.3 Befestigung der Diagonalbleche
Montageschritte:
•
Befestigen Sie die Diagonalbleche (11 Li/Re)
an die äußeren Querträger (10).
•
Die M16 x 160 Schraube, zwei Unterlegscheiben
und eine Mutter wird zur Befestigung an dem
Träger (4) benötigt.
•
Die M16 x 120 Schraube, zwei Unterlegscheiben
und eine Mutter wird zur Befestigung
an dem Querträger (10) benötigt.
•
Am Ende die Endkappen in
die Stützenöff nung einsetzen
und die Schraubenkappen auf
die Schrauben und Muttern stecken.
12
Montageanleitung
9
6.2 Querträger am Winkel befestigen
Befestigen Sie die Querträger (10) an den
bereits installierten Winkeln (7) mit jeweils einer
M16 x 120 Schraube, zwei A17 Unterlegscheiben
und einer M16 Mutter pro Winkel (9).
4
Bild 6.2-1
10
Bild 6.3-1
GEFAHR
10
9
Warnhinweis: Verhindern sie
durch ausreichende Sicherung ein
Herunterfallen des Querträgers.
11
4
