Quax CUBIC 01 01 49 Serie Handbuch Seite 5

CUBIC
01 01 49xx

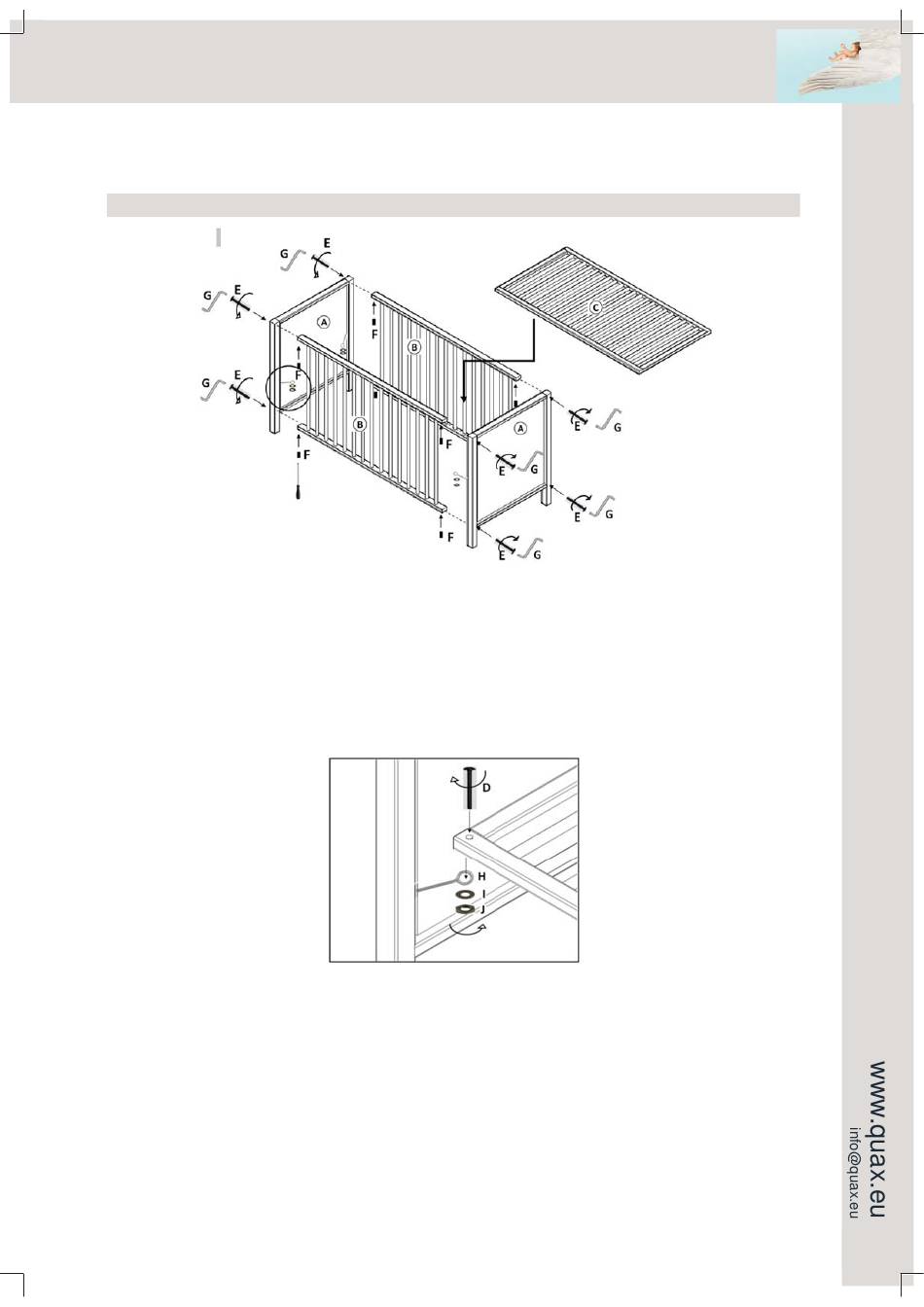

4. Het in elkaar zetten van het bed
Stap 1 : Gebruik onderdelen A, B, de 8 lange bouten E, de 8 cylindrische moeren M6 (F) en de zeskant-
sleutel G
Duw alle 8 lange bouten (E) door de voorziene gaten, boven en onder van de pootonderstellen (A). Plaats
nu de zijframes (B) met de gaatjes op de spijlers naar binnen gericht, tussen de panelen en trek één voor
één de lange bouten achteruit en vervolgens duw je ze terug op hun plaats en nu tevens in de gaten van
de zijframes. De zijframes hangen nu los tussen de panelen. Plaats één voor één een cylindrische moer
(F) in een voorzien gat van de zijframes (B). Let erop dat het gat in de cylindrische moer gericht is naar de
lange bout. Span de bout licht aan met de zeskantsleutel (G) en herhaal deze handeling voor alle rester-
ende 7 bouten.
Stap 2 : Gebruik de onderdelen van stap 1, de oogstiften H, de korte bouten D, de tussenringen I, de vier
moeren J en de bodem C
Plaats de oogstiften (H) in de voorziene gaten op de spijlers van de zijden (B). Let erop dat alle oogstiften
op dezelfde hoogte geplaatst zijn, dus op éénzelfde van de drie mogelijke bodemposities. Breng vervol-
gens de bodem (C) in het bed en laat deze rusten op de oogstiften. Duw een korte bout (E) doorheen een
opening in de bodem en door de onderliggende oogstift, breng één tussenring (I) en een moer (J) aan de
onderzijde aan en draai zacht aan. Herhaal tot alle bouten geplaatst zijn en span nu aan.
Stap 3 : Finaal alle verbindingsbouten (E - stap 1) goed aanspannen.
Stap 4 : De positie van de bodem veranderen
Los alle verbindingsbouten (E - stap 1) een beetje. Maak alle acties van stap 2 in omgekeerde volgorde en
plaats de oogstiften op een nieuwe hoogte. Herhaal nu stap 2.
Kinderbed met verstelbare bodem
Kinderbett mit verstelbarer Boden
Lit enfant avec fond réglable
Babybed with adjustable bottom
Quax
First dreams
®
First steps
5
