Renkforce 989121 Bedienungsanleitung

D Bedienungsanleitung

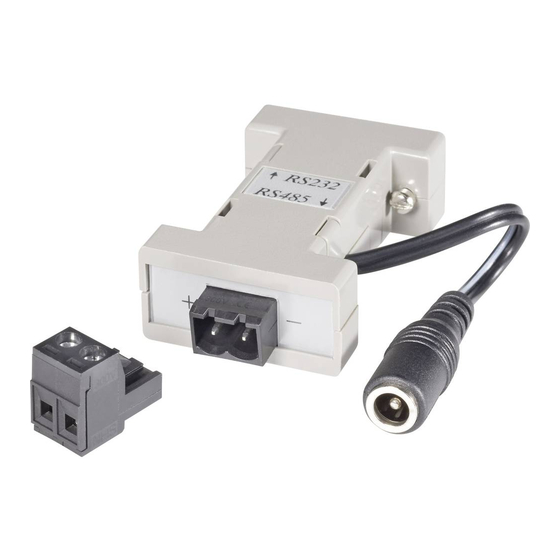

RS232-/RS485-Adapter
Best.-Nr. 989121
Bestimmungsgemäße Verwendung
Dieses Produkt dient zum Anschluss eines Geräts mit RS485-Schnittstelle an einen
RS232-Port eines PCs.
Die Stromversorgung erfolgt über ein mitgeliefertes Steckernetzteil.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderun-
gen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen
der jeweiligen Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• RS232-/RS485-Adapter
• 2polige Schraubklemme
• Steckernetzteil
• Bedienungsanleitung
Sicherheitshinweise
B ei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung ver-
ursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden
übernehmen wir keine Haftung.
B ei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise verursacht werden, überneh-
men wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/Ga-
rantie.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Um-
bauen und/oder Verändern des Produkts nicht gestattet. Zerlegen Sie es
nicht.
• Das Produkt ist kein Spielzeug. Geräte, die an Netzspannung betrieben
werden, gehören nicht in Kinderhände. Lassen Sie deshalb in Anwesen-
heit von Kindern besondere Vorsicht walten.
Betreiben Sie das Produkt so, dass es von Kindern nicht erreicht werden
kann.
• Das Produkt ist nur für den Betrieb in trockenen, geschlossenen Innen-
räumen geeignet. Das gesamte Produkt darf nicht feucht oder nass wer-
den, fassen Sie es niemals mit nassen Händen an!
Beim Steckernetzteil besteht Lebensgefahr durch einen elektrischen
Schlag!
• Der Aufbau des Steckernetzteils entspricht der Schutzklasse II. Als Span-
nungsquelle für das Steckernetzteil darf nur eine ordnungsgemäße Netz-
steckdose verwendet werden.
• Verwenden Sie zur Stromversorgung des RS232-/RS485-Adapters aus-
schließlich das mitgelieferte Steckernetzteil.
• Ziehen Sie das Steckernetzteil niemals am Kabel aus der Netzsteckdose.
Fassen Sie es seitlich am Gehäuse an und ziehen Sie es dann aus der
Netzsteckdose heraus.
• Wenn das Steckernetzteil Beschädigungen aufweist, so fassen Sie es
nicht an, Lebensgefahr durch einen elektrischen Schlag!
Schalten Sie zuerst die Netzspannung für die Netzsteckdose ab, an der
das Steckernetzteil angeschlossen ist (zugehörigen Sicherungsautomat
abschalten bzw. Sicherung herausdrehen, anschließend FI-Schutzschal-
ter abschalten, so dass die Netzsteckdose allpolig von der Netzspannung
getrennt ist).
Ziehen Sie erst danach das Steckernetzteil aus der Netzsteckdose. Ent-
sorgen Sie das beschädigte Steckernetzteil umweltgerecht, verwenden
Sie es nicht mehr. Tauschen Sie es gegen ein baugleiches Steckernetzteil
aus.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte
für Kinder zu einem gefährlichen Spielzeug werden.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem
Fall aus bereits geringer Höhe wird es beschädigt.
Anschluss
• Verbinden Sie Ihre RS485-Verkabelung mit den beiden Schraubklemmen. Achten
Sie dabei auf die richtige Polarität („+" und „-" beachten, siehe Aufschrift auf dem
Adapter).
• Schließen Sie den Adapter an eine freie RS232-Schnittstelle des Computers an.
• Verbinden Sie die Rundbuchse des Adapters mit dem entsprechenden Rundstecker
des mitgelieferten Steckernetzteils.
• Stecken Sie das Steckernetzteil in eine Netzsteckdose.
• Starten Sie die Software, die Sie für Ihre RS485-Geräte verwenden, und prüfen Sie
die Funktion des RS232-/RS485-Adapters.
Handhabung
• Der Betrieb ist nur in trockenen Innenräumen zulässig. Das Produkt darf nicht feucht
oder nass werden! Es besteht Lebensgefahr durch einen elektrischen Schlag!
• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen
warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter
Umständen das Produkt zerstören. Außerdem besteht beim Steckernetzteil Lebens-
gefahr durch einen elektrischen Schlag!
Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es ange-
schlossen und verwendet wird. Dies kann u.U. mehrere Stunden dauern.
• Vermeiden Sie folgende widrige Umgebungsbedingungen am Aufstellungsort oder
beim Transport:
- Nässe oder zu hohe Luftfeuchtigkeit
- Kälte (< -10 °C) oder Hitze (> +45 °C), direkte Sonneneinstrahlung
- Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
- starke Vibrationen, Stöße, Schläge
- starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern
• Eine Wartung oder Reparatur darf nur durch eine Fachwerkstatt durchgeführt
werden.
• Achten Sie beim Aufstellen des Produkts darauf, dass die Kabel nicht geknickt oder
gequetscht werden.
Reinigung
Bevor Sie das Produkt reinigen, ziehen Sie das Steckernetzteil aus der Netzsteckdose.
Zur Reinigung genügt ein trockenes, weiches, sauberes Tuch. Verwenden Sie keine
aggressiven Reinigungsmittel, dies kann zu Verfärbungen führen. Drücken Sie beim
Reinigen nicht zu stark auf die Oberfläche, um Kratzspuren zu vermeiden.
Staub kann sehr leicht mit einem sauberen, langhaarigen Pinsel und einem Staubsau-
ger entfernt werden.
Entsorgung
Elektrische und elektronische Geräte gehören nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den gelten-
den gesetzlichen Bestimmungen.
Technische Daten
a) RS232-/RS485-Adapter
Max. Kabellänge RS485 .................... 1200 m
Übertragungsrate............................... max. 115200 baud
Abmessungen ..................................... 53 x 33 x 17 mm (ohne Stecker/Buchsen)
Gewicht................................................ ca. 27 g
b) Steckernetzteil
Betriebsspannung.............................. 100 - 240 V/AC, 50/60Hz
Ausgang............................................... 5 V/DC, 2 A
