Inhaltszusammenfassung für Renkforce PL500D WiFi
- Seite 1 Renkforce PL500D WiFi...
- Seite 2 Alle Angaben in dieser Dokumentation sind nach sorgfältiger Prüfung zusammengestellt worden, gelten jedoch nicht als Zusicherung von Produkteigenschaften. Der Hersteller haftet ausschließlich in dem Umfang, der in den Verkaufs- und Lieferbedingungen festgelegt ist. Weitergabe und Vervielfältigung der zu diesem Produkt gehörenden Dokumentation und Software und die Verwendung ihres Inhalts sind nur mit schriftlicher Erlaubnis des Herstellers gestattet.
-
Seite 3: Inhaltsverzeichnis
Der PL500D WiFi ........ - Seite 4 Allgemeine Garantiebedingungen ........37 Renkforce PL500D WiFi...
-
Seite 5: Zur Anleitung
Sie die Installationsanleitung für späteres Nachschlagen auf. Nach einer Einführung in die Themen PLC und WLAN sowie der Vorstellung des PL500D WiFi in Kapitel 2 erfahren Sie in Kapitel 3, wie Sie den Adapter erfolgreich in Betrieb nehmen können. Kapitel 4 beschreibt im Detail die Ein- stellungsmöglichkeiten der eingebauten Konfigurationsoberfläche und damit... -
Seite 6: Sicherheitshinweise
Die Geräte sollen nur an Plätzen aufgestellt werden, welche eine ausrei- chende Belüftung gewähren. Schlitze und Öffnungen am Gehäuse dienen der Belüftung: •Decken Sie die Geräte bei Betrieb nicht ab. •Stellen Sie keine Gegenstände auf die Geräte. Renkforce PL500D WiFi... - Seite 7 •Stecken Sie keine Gegenstände in die Öffnungen der Geräte. •Die Geräte dürfen nicht in direkter Nähe einer offenen Flamme (z. B. Feuer, Kerze) eingesetzt werden. •Die Geräte dürfen nicht direkter Wärmestrahlung ausgesetzt sein (z. B. Heizkörper, Sonneneinstrahlung). Renkforce PL500D WiFi...
-
Seite 8: Einleitung
Übertragung von Daten durch den Raum natürlich besondere Anforderungen an die Absicherung des Netzwerks. Daher wur- den eine ganze Reihe von Sicherheitsmaßnahmen vorgesehen, wie bei- spielsweise ein versteckter Funknetzname (SSID), die Verschlüsselung der Renkforce PL500D WiFi... -
Seite 9: Wi-Fi Oder Wlan
Synonym für WLAN benutzt, was streng genommen nicht richtig ist, da Wi-Fi den Funkstandard und WLAN das Funknetzwerk bezeichnet. Der PL500D WiFi Mit dem PL500D WiFi können Sie schnell und einfach Verbindungen zwi- schen WLAN, HomePlug (PLC) und LAN herstellen. • Als WLAN-Access-Point stellt der Adapter die Kommunikation zwischen Ihren WLAN-Geräten und einem bestehenden LAN- oder PLC-Netzwerk... -
Seite 10: Anwendungsbeispiele
Internetzugangsgerät per HomePlug; andererseits schließen Sie Geräte wie Smartphone, Laptop und Tablet über WLAN mit in Ihr Heimnetzwerk ein. Jeder weitere PL500D WiFi-Adapter (z. B. auf jeder Etage einen) macht es Ihnen leicht, überall im Haus über WLAN und/oder HomePlug vollen Internet- zugriff zu ermöglichen. -
Seite 11: Installation
•1 Netzwerkkabel •gedruckte Installationsanleitung •CD mit CE-Erklärung, Online-Dokumentation und Konfigurationssoft- ware oder • Network: •Zwei Renkforce PL500D WiFi •Renkforce PL500D duo •1 Netzwerkkabel •gedruckte Installationsanleitung •CD mit CE-Erklärung, Online-Dokumentation und Konfigurationssoft- ware Der Hersteller behält sich das Recht vor, Änderungen im Lieferumfang ohne Vorankündigung vorzunehmen. -
Seite 12: Systemvoraussetzungen

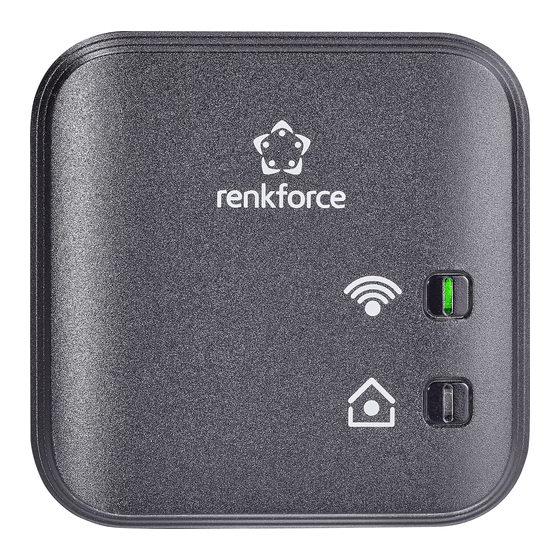

Windows 7 (32 bit/64 bit), Windows 8 (32 bit/64 bit), Windows 8 Pro (32 bit/ 64 bit) oder alle netzwerkfähigen Betriebssysteme • Netzwerkanschluss Anschluss- und Anzeigeelemente Der PL500D WiFi verfügt über einen WLAN- und einen PLC-Knopf mit LED- Statusanzeige, einen Netzwerkanschluss und einen Reset-Taster. 3.3.1 WLAN-Knopf Der WLAN-Knopf steuert die folgenden WLAN-Funktionen: •... -
Seite 13: Plc-Knopf
Sie im Kapitel 'Wi-Fi Protected Setup (WPS)'. • Kontrollleuchten: Die integrierten Kontrollleuchten (LEDs) zeigen alle WLAN-Status des PL500D WiFi durch Blink- und Leuchtverhalten an: •Bei ausgeschalteter WLAN-Verbindung ist auch die LED aus. •Bei eingeschalteter WLAN-Verbindung leuchtet die LED grün. -
Seite 14: Reset
•Drücken Sie zuerst den PLC-Knopf eines bereits vorhandenen PL500D WiFi-Adapters, dessen gesamte WLAN-Konfiguration auf alle anderen PL500D WiFi-Adapter übertragen werden soll und innerhalb von 2 Minuten jeden PLC-Knopf der neuen PL500D WiFi- Adapter (ca. 1 Sekunde). •Die WiFi-Adapter sind nun dauerhaft miteinander verbunden und tau- schen ab jetzt Änderungen an der WLAN-Konfiguration automatisch... -
Seite 15: Wlan-Antennen
Die Steckdose sowie alle angeschlossenen Netzwerkgeräte sollen leicht zugänglich sein, damit Sie im Bedarfsfall die Netzstecker schnell ziehen kön- nen. Um den PL500D WiFi vom Stromnetz zu trennen, ziehen Sie das Gerät aus der Steckdose heraus. PL500D WiFi in ein bestehendes PLC-Netzwerk integrieren Bevor Sie den PL500D WiFi in Ihrem PLC-Netzwerk einsetzen können,... - Seite 16 Drücken Sie zuerst den PLC-Knopf (ca. 1 Sekunde) eines Adapters aus Ihrem bestehenden Netzwerk und innerhalb von 2 Minuten den PLC- Knopf (ca. 1 Sekunde) des neuen PL500D WiFi. Der neue PL500D WiFi ist in Ihr bestehendes PLC-Netzwerk eingebunden. oder PLC-Netzwerk per Konfigurationssoftware verschlüsseln;...
-
Seite 17: Kit Und Network - Aufbau Eines Neuen Plc-Netzwerkes
Kit und Network – Aufbau eines neuen PLC-Netzwerkes Schließen Sie den PL500D duo an den Netzwerkanschluss Ihres Inter- netzugangsgerätes an. Stecken Sie den PL500D WiFi in eine Wandsteckdose. Sobald die Kon- trollleuchte des PLC-Knopfes grün leuchtet (nach ca. 45 Sek.), ist der Adapter betriebsbereit. - Seite 18 übernehmen. Die WiFi Clone-Funktion kann auf verschiedene Art und Weise aktiviert werden: WiFi Clone per Knopfdruck aktivieren Drücken Sie zuerst den PLC-Knopf auf der Vorderseite des PL500D WiFi und anschließend die WPS-Taste des WLAN-Routers, dessen Zugangs- daten übernommen werden sollen.
-
Seite 19: Software Installieren
Sekunde). Der bereits vorhandene WiFi-Adapter überträgt sowohl die PLC- als auch die gesamte WLAN-Konfiguration auf den neuen PL500D WiFi. Um weitere PL500D WiFi in Ihr WLAN einzubinden, wiederholen Sie die- sen Schritt. Die WiFi-Adapter sind nun dauerhaft miteinander verbunden und tauschen ab jetzt Änderungen an der WLAN-Konfiguration automatisch untereinander... -
Seite 20: Adapter Aus Einem Netzwerk Entfernen
Adapters. Dieses Gerät erhält ein neues Zufallskennwort und ist damit aus Ihrem Netzwerk ausgeschlossen. Um es anschließend in ein ande- res PLC-Netzwerk einzubinden, verfahren Sie wie oben beschrieben, je nachdem ob Sie ein neues Netzwerk aufsetzen oder ein bestehendes erwei- tern möchten. Renkforce PL500D WiFi... -
Seite 21: Netzwerkkonfiguration
Netzwerkkonfiguration 21 Netzwerkkonfiguration Der PL500D WiFi verfügt über eine eingebaute Konfigurationsoberfläche, die mit einem Standard-Webbrowser aufgerufen werden kann. Hier lassen sich alle Einstellungen für den Betrieb des Gerätes anpassen. Eingebaute Konfigurationsoberfläche Rufen Sie die eingebaute Online-Konfigurationsoberfläche unter Start -> Alle Programme -> PLC -> Access Manager auf. -
Seite 22: Plc-Status
Zeitserver gefunden wurde. Per Klick auf das Schloss-Symbol des Access-Points gelangen Sie direkt zu den WLAN-Einstellungen (siehe 'Access-Point'), wo Sie Einstellungen zur WLAN-Netzwerksicherheit vornehmen können. 4.3.3 Ethernet-Status In diesem Bereich wird der Status des Netzwerkanschlusses dargestellt. Renkforce PL500D WiFi... -
Seite 23: Gerätekonfiguration
Feld Kennwort ein. Der Benutzername admin ist unveränderbar. 4.4.2 Netzwerkeinstellungen Als Komponente Ihres Heimnetzwerks kommuniziert auch der PL500D WiFi über das TCP/IP-Protokoll. Die dazu benötigte IP-Adresse kann entweder statisch manuell eingetragen oder automatisch von einem DHCP-Server bezogen werden. -
Seite 24: Plc-Einstellungen
PL500D WiFi Datum und Uhrzeit automatisch synchronisieren kann. Wählen Sie Ihre Zeitzone und den Zeitserver. Wenn Sie die Option Automa- tisch auf Sommerzeit umstellen, aktiviert haben, stellt der PL500D WiFi automatisch auf Sommerzeit um. Um z. B. die WLAN-Zeitsteuerung (siehe 'WLAN-Zeitsteuerung') nutzen zu können, muss eine Synchronisation mit dem Zeitserver im Internet gewähr-... -
Seite 25: Led-Einstellungen
Im Bereich WLAN-Konfiguration können Sie Einstellungen zum WLAN- Netzwerk und dessen Sicherheit vornehmen. Wenn Sie möchten, können Sie den WLAN-Teil Ihres PL500D WiFi vollstän- dig abschalten, z.B. wenn Sie ihn ausschließlich als einfaches PLC-Gerät über die eingebauten Ethernet-Anschlüsse betreiben wollen. Es gibt drei ver- schiedene Methoden die WLAN-Funktion ein- bzw. - Seite 26 Für den Betrieb als Access-Point muss ein Sendekanal festgelegt sein. Es stehen 13 Kanäle zur Verfügung. Wir empfehlen, die Standardeinstellung Auto beizubehalten, da der PL500D WiFi in dieser Einstellung regelmäßig und selbstständig die Kanalwahl durchführt. D. h., meldet sich die letzte ver- bundene Station ab, wird sofort ein geeigneter Kanal gesucht.
-
Seite 27: Gastzugang
Netzwerkkonfiguration 27 Modus können Sie den Zugriff von Clients auf den PL500D WiFi auf das von Ihnen gewählte Verfahren einschränken. Speichern Sie alle geänderten Einstellungen, bevor Sie diesen Konfigurati- onsbereich wieder verlassen. Sie sollten die Verbindungen in Ihrem WLAN immer verschlüsseln. Ansons- ten könnte jeder in Funkreichweite in Ihr Heimnetzwerk eindringen und bei-... -
Seite 28: Wlan-Filter
Zusätzlich zur Verschlüsselung (siehe Kapitel 'Access-Point') können Sie Ihr Funknetzwerk noch weiter absichern, indem Sie mit Hilfe eines WLAN-Filters den Zugriff via WLAN auf den PL500D WiFi für ausgewählte Geräte ein- schränken. Selbst wenn die Verschlüsselung abgeschaltet wäre, würde das Gerät dann keine Verbindung herstellen. -
Seite 29: Kindersicherung
Denken Sie daran, dass Sie auch die MAC-Adresse Ihres eigenen Compu- ters eingeben, falls Sie nicht über die Ethernet-Schnittstelle, sondern über WLAN mit dem PL500D WiFi verbunden sind. Ansonsten sperren Sie sich durch die Aktivierung des WLAN-Filters selbst vom Zugriff auf das Gerät über WLAN aus! 4.5.4... -
Seite 30: Wlan-Zeitsteuerung
Zeitserver im Internet gewährleistet sein. Dazu muss der Zeitserver unter Gerätekonfiguration -> Datum und Uhrzeit -> Datum und Uhrzeit automatisch beziehen des PL500D WiFi aktiviert sein und eine aktive Inter- netverbindung ist außerdem erforderlich (siehe 'Zeitserver'). Der Zeitserver ist standardmäßig aktiviert. -
Seite 31: Wi-Fi Protected Setup (Wps)
Netzwerkkonfiguration 31 Beachten Sie, dass solange der PL500D WiFi verbundene Stationen regist- riert, bleibt das Funknetzwerk eingeschaltet. Das Funknetzwerk wird erst abgeschaltet, wenn die letzte Station sich abgemeldet hat. Manuelles Ein- bzw. Ausschalten (d. h. per Taster oder Schaltfläche) des Access-Points hat immer Vorrang vor der automatischen Zeitsteuerung. -
Seite 32: Wifi Move
32 Netzwerkkonfiguration Öffnen Sie die Konfigurationsoberfläche der hinzuzufügenden WLAN- Station und übertragen die am PL500D WiFi gewählte PIN. Bestätigen Sie den Verschlüsselungsvorgang wie dort beschrieben. Die Geräte tau- schen nun die Sicherheitsschlüssel gegenseitig aus und bauen eine gesicherte WLAN-Verbindung auf. Die WLAN-LED auf der Vorderseite zeigt den Synchronisationsvorgang durch Blinken an. -
Seite 33: Wifi Clone
PL500D WiFi wieder in den ursprünglichen Auslieferungszustand versetzt. Ihre persönlichen Einstellungen gehen dabei verloren. Das zuletzt verge- bene PLC-Kennwort für den PL500D WiFi wird ebenfalls auf das PLC-Stan- dard-Kennwort HomePlugAV zurückgesetzt. Um Ihr PLC-Netzwerk erneut individuell zu sichern, konfigurieren Sie dieses anschließend entweder per PLC-Knopf oder per Konfigurationssoftware (siehe Kapitel 'PLC-Netzwerk per Konfigurationssoftware verschlüsseln') neu. -
Seite 34: Konfigurationsdatei Speichern
Schaltfläche Konfigurationsdatei wiederherstellen. 4.6.4 Firmware aktualisieren Die Firmware des PL500D WiFi enthält die Software zum Betrieb des Geräts. Bei Bedarf bietet der Hersteller im Internet neue Versionen als Datei zum Download an, beispielsweise um bestehende Funktionen anzupassen. Um die Firmware auf den neuesten Stand zu bringen, laden Sie zunächst auf der Internetseite unter www.renkforce.de die passende Datei für den... -
Seite 35: Plc-Netzwerk Per Konfigurationssoftware Verschlüsseln
• Weitere Adapter hinzufügen Starten Sie den Assistenten erneut, um einen weiteren Adapter hinzuzufü- gen. Dazu schließen Sie den Adapter direkt an Ihren Computer an und wei- sen das Netzwerkkennwort zu, das für alle Adapter in Ihrem persönlichen Heimnetzwerk gilt. Renkforce PL500D WiFi... -
Seite 36: Anhang
24. März 2006 dürfen derartige Altgeräte nicht mehr im Hausmüll ent- sorgt werden. Sie können diese stattdessen kostenlos bei Ihrer kommunalen Sammelstelle abgeben. Wenden Sie sich an Ihre Stadt- oder Gemeindever- waltung, um die Adresse und die Öffnungszeiten der nächstgelegenen Sam- melstelle zu erfahren. Renkforce PL500D WiFi... -
Seite 37: Allgemeine Garantiebedingungen
Stromschlag, Staub u.ä.) beschädigt oder zerstört wurde, wenn das Gerät unter Bedingungen gelagert oder betrieben wurde, die außerhalb der tech- nischen Spezifikationen liegen, d) wenn die Schäden durch unsachgemäße Behandlung – insbesondere durch Nichtbeach- tung der Systembeschreibung und der Betriebsanleitung – aufgetreten sind, Renkforce PL500D WiFi... - Seite 38 Wohnsitz oder gewöhnlicher Aufenthalt des Käufers im Zeitpunkt der Klage- erhebung nicht bekannt ist. h) Es findet das Recht der Bundesrepublik Deutschland Anwendung. Das UN-Kaufrecht gilt im Verhältnis zwischen dem Hersteller und dem Erwerber nicht. Renkforce PL500D WiFi...
