Alle Komponenten müssen untereinander verbunden sein. Das Anlernen der Funkverbindung muss in
nachfolgender Reihenfolge erfolgen:

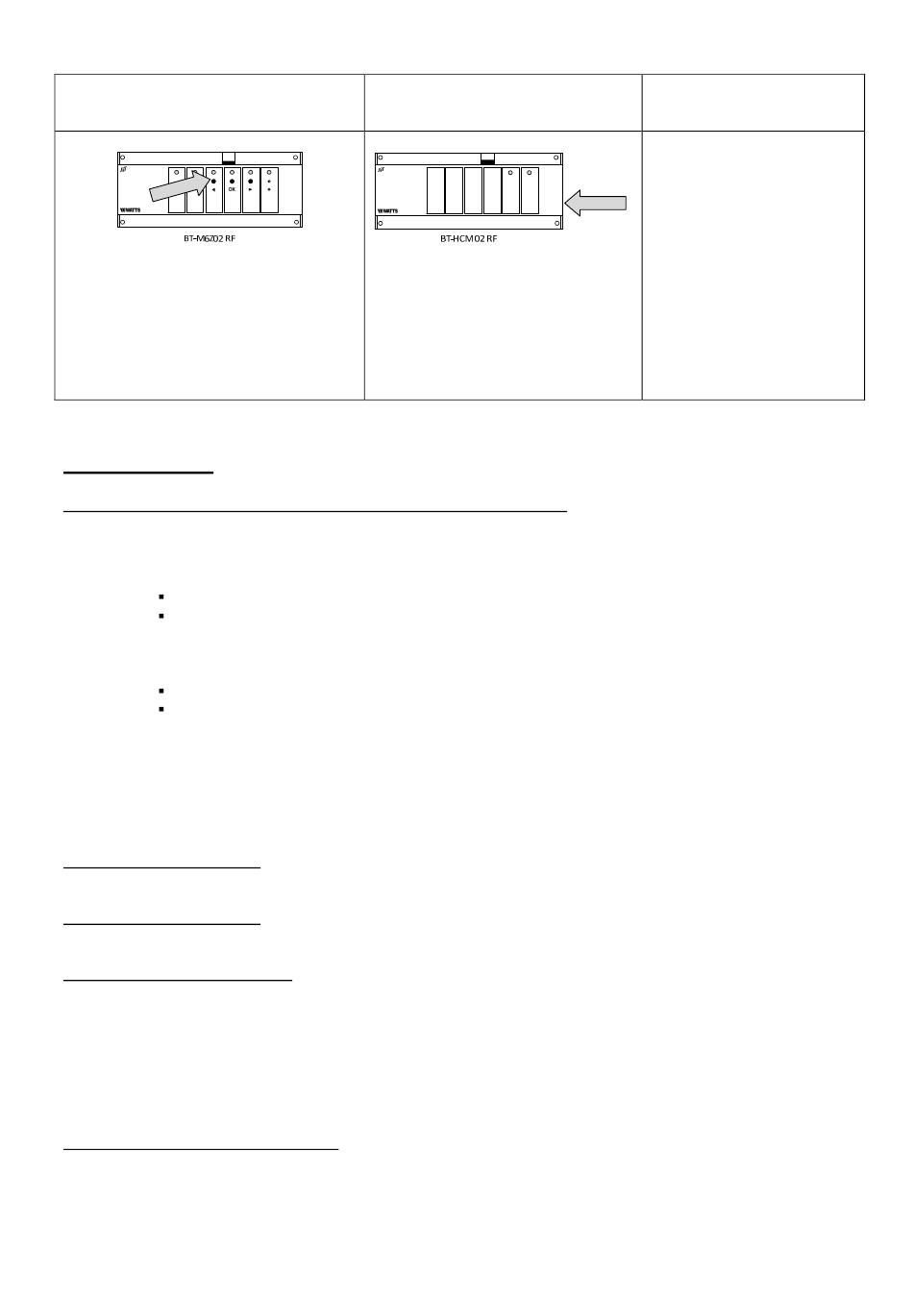

Anlernen Schritt 1: Main M6Z
Connect 6M, RF Web
Linke Taste 5 Sekunden drücken. Alle
LED´s blinken Grün. Emfänger wartet
auf Signal.
Achtung: Um den Lernmodus zu
beenden Taste nochmal 5 Sekunden
drücken!
FUNKTIONEN
- Heiz- und Kühlsignal Eingang im Master mode (DIP Schalter 1 =OFF)
Ist das Cool Modul RF Web im Master mode,erfolgt die Auswahl von Heiz- oder Kühlmodus über die Eingänge:
Potentialfreier Eingang (Manueller Schalter oder automatisches Signal von der Wärmepumpe)
:
Bei geöffnetem Kontakt ist das System im Heizmodus
Bei geschlossenem Kontakt ist das System im Kühlmodus
Optionaler NTC Temperatursensor 10K am Vorlauf:
Bei einer Temperatur > 24°C ist das System im Heizmodus
Bei einer Temperatur < 20°C ist das System im Kühlmodus
Die Umschaltung Heizen und Kühlen erfolgt, je nach Position von DIP Schalter 3, mit einem Zeitverzug von 2
Sekunden oder 5 Minuten.
Bei Benutzung des Temperatursensors muss zum Initialisieren das System erst ohne Sensor und dann mit
Sensor gestartet werden.
- Heizausgang (Potentialfrei)
Das Relais am Heizausgang ist geschlossen, wenn sich das System im Heizmodus befindet
- Kühlausgang (Potentialfrei)
Das Relais am Kühlausgang ist geschlossen, wenn sich das System im Kühlmodus befindet
- Trocknerausgang (Potentialfrei)
Das Relais am Trocknerausgang ist geschlossen, wenn:
o sich das System im Kühlmodus befindet
und
o der Feuchtigkeitsschwellwert an einem Digital Raumthermostat überschritten wird
und
o die Feuchtefunktion (DIP Schalter 2=OFF) eingeschaltet ist
- 230V Pumpenausgang (Lastausgang)
Der Kontakt ist aktiv, wenn min. eine Anforderung (Heizen oder Kühlen) an min. einer Schaltleiste Connect 6M
Web vorliegt.
Achtung: Vor Benutzung dieses Kontaktes muss die werkseitige Brücke (SECU) entfernt werden!!!
Anlernen Schritt 2: Cool Modul
Cool module RF Web
Drücken Sie die Taste RF link für
ca. 5 Sekunden. LED (2) leuchtet
Grün
7
Bemerkung
Nach erfolgreicher
Verbindung zwischen
Connect 6M Web und Cool
Modul Web kehren beide
Komponenten in ihren
Normalmodus zurück.
