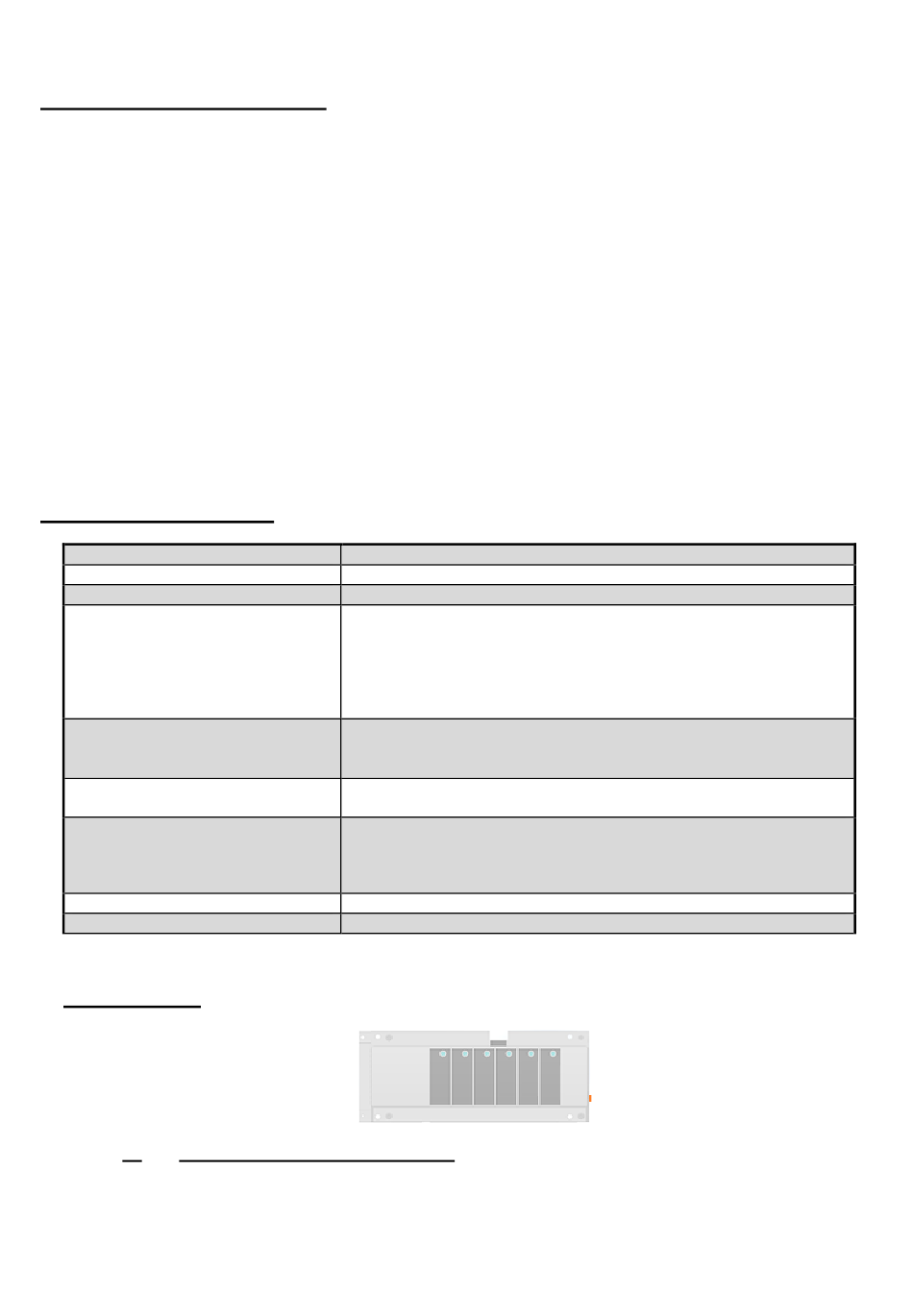

BEDIENUNGSANLEITUNG
Das Heiz- und Kühl Modul TempCo Cool RF Web wurde speziell für die Steuerung einer kombinierten
Flächenheizungs- und kühlungssystems entwickelt. Es ist die Verbindung zwischen den Empfängerschaltleisten
TempCo CONNECT 6M, RF WEB und dem Heiz- und Kühlsystem.
Das Heiz- und Kühl Modul TempCo Cool RF Web kann verschiedene Eingangssignale zur Umschaltung Heizen-/
Kühlen verarbeiten:
- potentialfreier Kontakt vom Wärme- oder Kälteerzeuger (z.B. Wärmepumpe, etc.)
- potentialfreier Kontakt von einen manuellen Schalter
- Temperatur gesteuert über optionalen NTC Anlegefühler
- via Touch E3
Ferner hat das Heiz- und Kühl Modul TempCo Cool RF Web folgende Ausgänge:
- Pumpenabschaltrelais
- Trocknerrelais im Falle einer gemessenen Feuchteüberschreitung an einem TempCo Digital
- Relaisausgänge für je einen Wärme- und Kälteerzeuger

TECHNISCHE DATEN

Betriebstemperatur
Spannungsversorgung
Ausgang:
Heizen und Kühlen
Trockner
Umwälzpumpe
Eingang:
Umschalten Heizen-/ Kühlen
Funkfrequenz
CE Normen
Schutzklasse
Kombination

BEDIENUNG

A. Bedeutung der LED Anzeigen
An der Schaltleiste befinden sich die zwei LED´s (1) und (2).
- (1):
o Rot leuchtend:
o Blau leuchtend:
o Rot/Blau blinken:
2 x Relais => 5A / 250VAC (Potentialfrei)
1 x Relais => 5A / 250VAC (Potentialfrei)
1 x Relais => 5A / 230 VAC ( Last L, N)
Die Umschaltung Heizen-/ Kühlen kann erfolgen über:
• Potentialfreien Kontakt (z.B. Wärmepumpe, etc.)
• Anlegefühler (optional) NTC 10 kOhm
868,3 MHz <10mW.
Reichweite ca. 100m im Freien und ca. 30 m in Gebäuden
Nur in Verbindung mit TempCo Connect 6M, RF Web
Pumpenrelais ist eingeschaltet
Trockner Relais eingeschaltet (Feuchtigkeits an einem Digital erkannt)
Pumpen- und Trockner Relais eingeschaltet
Cool module RF Web
0°C to 50°C
230VAC +- 10% 50Hz
R&TTE 1999/5/EC
LVD 2006/95/EC
EMC 2004/108/EC
RoHS 2011/65/EU
IP 30
(1) (2)
(3)
2
