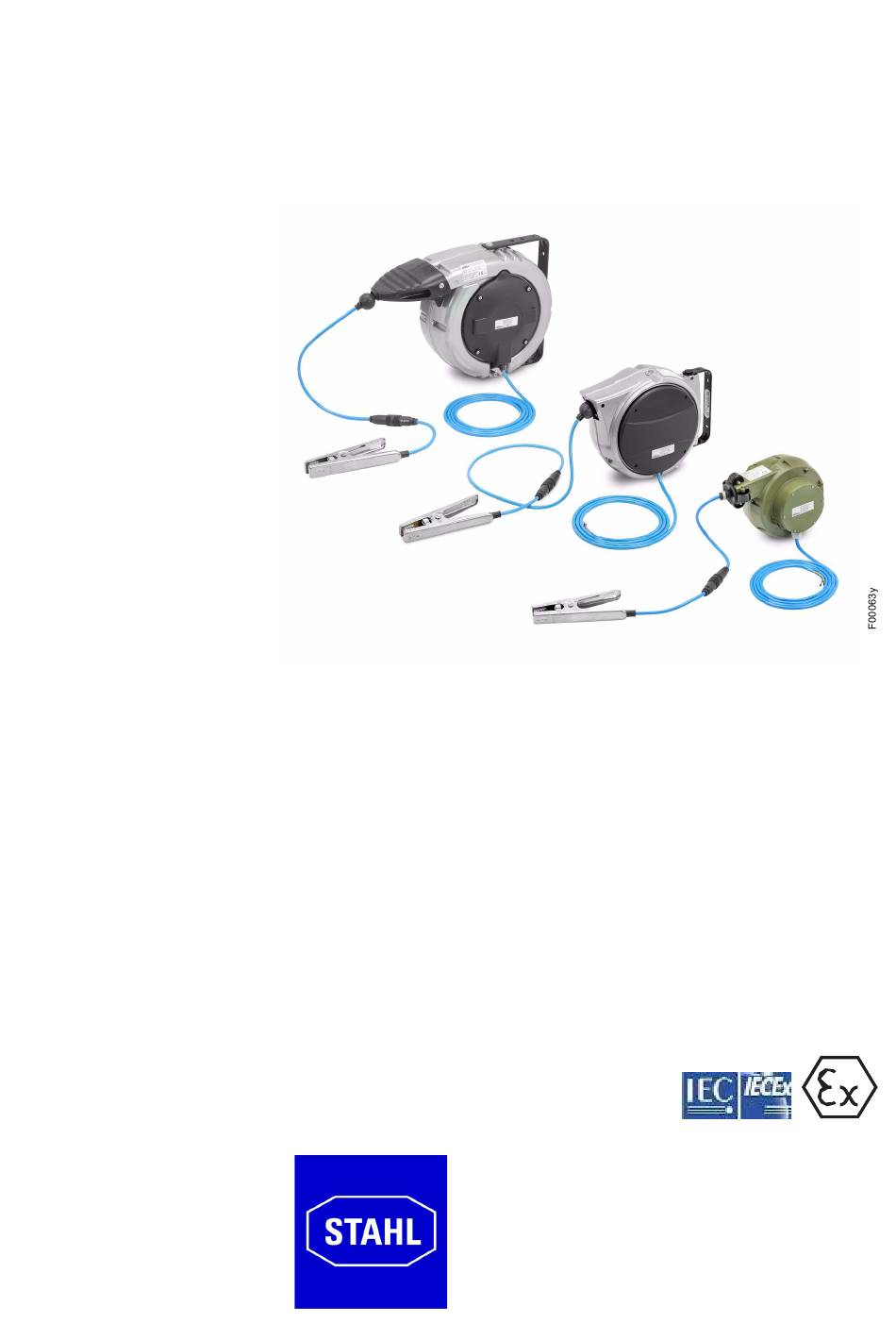

Betriebsanleitung
Operating Instructions
Erdungszange 70BGS04 und
Aufrollautomatik 601KR
für elektrostatische Erdung mit
Erdungsüberwachungsgeräten
Ground clamp 70BGS04 and
self retracting reel 601KR
for static grounding with
ground monitoring systems
BA-de-en-4012-1910

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Stahl 70BGS04

Inhaltszusammenfassung für Stahl 70BGS04

  • Seite 1 Betriebsanleitung Operating Instructions Erdungszange 70BGS04 und Aufrollautomatik 601KR für elektrostatische Erdung mit Erdungsüberwachungsgeräten Ground clamp 70BGS04 and self retracting reel 601KR for static grounding with ground monitoring systems BA-de-en-4012-1910...
  • Seite 2 BA-de-en-4012-1910_601KR...

  • Seite 3: Inhaltsverzeichnis

    Betriebsanleitung Deutsch Inhaltsverzeichnis Übersicht ......... . 6 Sicherheit .
  • Seite 4 Operating Instructions English Content Overview ......... . .27 Safety .
  • Seite 5 Verehrter Kunde Die Erdungszangen dienen der Herstellung und - zusammen mit den Erdungsüberwachungsgeräten - der Überwachung von Erdverbindungen. Die Geräte werden beim Um- oder Abfüllen und Transportieren explo- sionsgefährdeter Stoffe eingesetzt. Entstehende elektrostatische Ladun- gen werden effektiv abgeleitet. Mit der Aufrollautomatik wird das Erdungskabel nach Gebrauch aufgerollt und so vor Beschädigung geschützt und sicher verwahrt.

  • Seite 6: Übersicht

    1. Übersicht Abb. 1: Erdungszange mit Steckverbinder Erdungszange 270 mm Anschlussleitung 70BGS04 Aufrollautomatik im schlagfesten Aluminiumgehäuse, IP43 Montagebügel für Wandmontage, drehbar Abb. 2: Stoppvorrichtung für Erdungskabel Aufrollautomatik Länge der Anschlussleitung 2,5 m 601KR/AW 20 m Erdungskabel, Kabelfarbe hellblau in Aluminium mit...
  • Seite 7 Anschluss der Erdungszange mit in Kunststoff mit Steckverbinder Erdungszange 70BGS04 Abb. 5: Erdungszange Erdungszange mit Steckverbinder und 70BGS04 mit 10 m Erdungskabel, Kabelfarbe hellblau Erdungskabel Abb. 6: Erdungszange Erdungszange mit Steckverbinder und 70BGS04 mit 5 m oder 10 m Spiralerdungskabel...

  • Seite 8: Sicherheit

    2. Sicherheit Die Geräte sind nach dem Stand der Technik betriebssicher konstruiert, gebaut, geprüft und haben das Werk in sicherheitstechnisch einwand- freiem Zustand verlassen. Trotzdem können von den Geräten Gefahren für Personen und Sachgegenstände ausgehen, wenn diese unsach- gemäß betrieben werden. Die Betriebsanleitung ist daher in vollem Umfange zu lesen und die Sicherheitshinweise sind zu beachten.

  • Seite 9: Arbeits- Und Betriebssicherheit

    Bei nicht sach- und bestimmungsgemäßer Verwendung wird jede Haftung und Garantie vom Hersteller abgelehnt. Umbauten und Veränderungen an den Geräten sind nicht zugelassen. 2.4 Arbeits- und Betriebssicherheit Warnung! Lesen Sie diese Hinweise aufmerksam durch! • Die länderspezifischen Normen und Vorschriften zum Errichten und Betreiben von elektrischen Anlagen und Apparaten in explosionsge- fährdeten Zonen sind unbedingt zu beachten.

  • Seite 10: Montage Und Installation

    3. Montage und Installation Für Montagearbeiten in explosionsgefährdeten Bereichen muss sicherge- stellt sein, dass keine explosionsfähige Atmosphäre im Arbeitsbereich vorhanden ist! 3.1 Aufrollautomatik Aluminium Die Aluminium-Aufrollautomatik wird am Montagebügel gemäß Abb. 7 / Abb. 8 an einer Wand, Säule oder Decke montiert. Bei Montage im Freien ist eine Überdachung erforderlich.
  • Seite 11 Abb. 8: Montage der Aluminium- Aufrollautomatik Typ 601KR/DW BA-de-en-4012-1910_601KR...
  • Seite 12 Stoppvorrichtung Aluminium-Aufrollautomatik 601KR/AW Einschalten der Stoppvorrichtung (Werkseinstellung) • Durch Lösen der vier Schrauben (1) wird der Seitendeckel entfernt (siehe Abb. 9). • Feder (4) statt bei Bolzen (5) am Bolzen (6) einhängen. • Schraube (2) herausschrauben (lösen), damit die Sperre (3) frei beweglich ist.
  • Seite 13 Stoppvorrichtung Aluminium-Aufrollautomatik 601KR/DW Einschalten (Werkseinstellung) / Ausschalten der Stoppvorrichtung • Durch Lösen der vier Schrauben (1) wird der Seitendeckel entfernt (siehe Abb. 10). • Feder entsprechend Position 2 bzw. 3 einhängen. • Den Seitendeckel wieder befestigen. Abb. 10: Stoppvorrichtung 2 = eingeschaltete Stoppvorrichtung Aluminium- 3 = ausgeschaltete Stoppvorrichtung Kabelrücklaufrolle...

  • Seite 14: Aufrollautomatik Kunststoff

    3.2 Aufrollautomatik Kunststoff Die Kunststoff-Aufrollautomatik aus witterungsbeständigem Kunststoff ist für die Wandmontage ausgelegt. Sie kann in der Ex-Zone montiert wer- den. Die Aufrollautomatik wird über die Montageplatte gemäß Abb. 11 an einer Wand, Säule oder Decke montiert. Bei der Montage im Freien ist eine Überdachung erforderlich.

  • Seite 15: Elektrischer Anschluss

    Die Adern braun (b) und grün/gelb (c) werden in dem Anschlusskabel bzw. in der Aufrollautomatik zusammengeführt; der Anschluss an das Erdungsüberwachungsgerät erfolgt 2-polig. Abb. 12: a = blau Zange 70BGS04 b = braun  N Anschlusskabel c = grün/gelb 3 x 1,5 mm Die Erdungszangen werden über den vorhandenen Steckverbinder ange-...

  • Seite 16: Elektrischer Anschluss Der Aufrollautomatik

    3.3.2 Elektrischer Anschluss der Aufrollautomatik Der Anschluss der Aufrollautomatik in Verbindung mit den Erdungszan- gen an das Erdungssystem erfolgt im Klemmenkasten der Aufrollautoma- tik. Die Aufrollautomatik muss dauerhaft mit einer Potenzialausgleichs- leitung verbunden sein. Die Erdungszangen werden über den vorhandenen Steckverbinder ange- schlossen.
  • Seite 17 Abb. 15: Anschluss Kunststoff- Aufrollautomatik 601KR/KW a = blau b = braun c = grün/gelb BA-de-en-4012-1910_601KR...

  • Seite 18: Elektrischer Anschluss An Das Erdungsüberwachungsgerät

    Aufrollautomatik zusammengeführt; der Anschluss an das Erdungsüberwachungsgerät erfolgt 2-polig. X = Aufrollautomatik oder Kabel a = blau Abb. 16: b = braun Zange 70BGS04  N c = grün/gelb Anschlusskabel 3 x 1,5 mm 3.3.4 Pinbelegung des Steckverbinders a = blau b = braun c = grün/gelb...

  • Seite 19: Betrieb

    4. Betrieb Elektrische Anlagen in explosionsgefährdeten Bereichen müssen stets in technisch einwandfreiem Zustand sein. Mängel sind unverzüglich zu beheben. Achtung! Beachten Sie das Typenschild mit den Anschlussdaten (Versorgungs- spannung) der Geräte. 4.1 Inbetriebnahme Sind alle Anschlüsse (Versorgungsspannung, Erdungszange, etc.) korrekt durchgeführt, kann die Versorgungsspannung des entsprechenden Erd- überwachungsgerätes eingeschaltet werden.

  • Seite 20: Technische Daten

    6. Technische Daten 6.1 Erdungszange Zangenmaterial Edelstahl Betriebsumgebungs- temperatur –40...+70°C (–40...+158°F) Erdungskabel öl- und benzinbeständiges Kabel, 3 x 1,5 mm Temperaturbereich –40... +90°C (–40...+194°F) angeschlossener 4-poliger Stecker IP67 Maße siehe Abb. 18 Gewicht ca. 0,6 kg Zulassung / ATEX: DMT 00 ATEX E 068 X Kennzeichnung II 2D Ex ia IIIC T135°C Db II 2G Ex ia IIC T6 Gb...

  • Seite 21: Aufrollautomatik

    6.2 Aufrollautomatik Typ 601KR/AW Gehäuse Aluminium gerippt und verstärkt, geschützter Kabeldurchlass mit Stopper Rücklaufmechanik automatisch, Stoppvorrichtung ein- und ausschaltbar Schutzart IP43 gemäß EN 60529 Betriebsumgebungs- temperatur –40...+70°C (–40...+158°F) Montage Wandmontage über Montagebügel Erdungskabel 20 Meter öl- und benzinbeständiges Kabel 3 x 1,5 mm , Farbe hellblau Temperaturbereich –40...+90°C (–40...+194°F) angeschlossene 4-polige Steckerbuchse IP67...
  • Seite 22 Typ 601KR/KW Gehäuse Kunststoff, Kabeldurchlass mit Rollen Schutzart IP42 gemäß EN 60529 Betriebsumgebungs- temperatur –20...+70°C (–4...+158°F) Montage Wandmontage über Montageplatte Erdungskabel 9 Meter öl- und benzinbeständiges Kabel 3 x 1,5 mm , Farbe hellblau Temperaturbereich –40...+90°C (–40...+194°F), angeschlossene 4-polige Steckerbuchse IP67 Anschlussleitung 2,5 Meter, Anschlusskabel 3 x 1,5 mm , Farbe hellblau...

  • Seite 23: Abmessungen

    7. Abmessungen PLQ 5 Abb. 18: Erdungszange 70BGS04 mit Steckverbinder; maximale Zangen- öffnung 35 mm Abb. 19: Steckverbinder Abb. 20: Aluminium Aufrollautomatik Typ 601KR/AW BA-de-en-4012-1910_601KR...
  • Seite 24 Abb. 21: Aluminium Aufrollautomatik Typ 601KR/DW   Abb. 22: Kunststoff Aufrollautomatik Typ 601KR/KW BA-de-en-4012-1910_601KR...
  • Seite 26 Dear Customer, The ground clamps are designed for making and - in connection with Ground Monitoring Systems - for monitoring ground connections. The devices are used in areas where potentially explosive materials and substances are loaded, discharged, refilled or transported. Any developing static charges are safely and effectively eliminated and led to ground.

  • Seite 27: Overview

    1. Overview Fig. 23: Ground clamp with coupling connector Ground clamp 270 mm connecting lead 70BGS04 Self rectracting reel in impact-proof aluminum housing, IP43 assembly bracket for wall mounting swivel-type Fig. 24: stop mechanism for ground cable Self retracting reel 2.5 m connecting cable...
  • Seite 28 70BGS04 Fig. 27: Ground clamp Ground clamp with coupling connector and 70BGS04 with 10 m ground cable, cable color: light blue ground cable Fig. 28: Ground clamp Ground clamp with coupling connector and 70BGS04 with...

  • Seite 29: Safety

    2. Safety The units have been designed, built and tested using state-of-the-art engi- neering, and have left the factory in a technically and operationally safe condition. If used improperly, the units may nevertheless be hazardous to personnel and may cause injury or damage. Read the operating instruc- tions carefully and observe the safety instructions.

  • Seite 30: Work And Operational Safety

    2.4 Work and operational safety Warning! Carefully observe the following notes! • The local standards, rules and regulations relating to the installation and operation of electrical appliances in potentially explosive atmos- pheres must be observed. • Appliances designed for use in potentially explosive atmospheres must not be modified.

  • Seite 31: Installation And Assembly

    3. Installation and assembly When installing the systems in potentially explosive zones, every possible precaution must be taken to ensure that no explosive atmosphere prevails! 3.1 Aluminum self retracting reel The aluminum self retracting reel is attached to a wall, column or ceiling via the installation bracket as shown in Fig.
  • Seite 32 Fig. 30: Assembly of the aluminum self retracting reel type 601KR/DW BA-de-en-4012-1910_601KR...
  • Seite 33 Stop mechanism, aluminum self retracting reel 601KR/AW Enabling the stop mechanism (factory setting): • Remove the four bolts (1) and take off the side cover (see Fig. 31). • Take the spring (4) off bolt (5) and hook into bolt (6). •...
  • Seite 34 Stop mechanism, aluminum self retracting reel 601KR/DW Enabling (factory setting) / Disabling the stop mechanism • Remove the four bolts (1) and take off the side cover (see Fig. 32). • Take the spring and hook into according position 2 resp. 3. •...

  • Seite 35: Plastic Self Retracting Reel

    3.2 Plastic self retracting reel The self retracting reel made of weather-resistant plastic is designed for wall mounting. It can be installed in the explosion hazard zone. The self retracting reel is attached to a wall, column or ceiling via the installation bracket as shown in Fig.

  • Seite 36: Electrical Connection

    = blue Fig. 34: b = brown Clamp 70BGS04  N c = green/yellow Connecting cable 3 x 1.5 mm Connect the ground clamps via the existing coupling connector.

  • Seite 37: Electrical Connection Of The Self Retracting Reel

    3.3.2 Electrical connection of the self retracting reel The self retracting reel in connection with the ground clamps is connected to the ground monitoring system via the terminal box of the self retracting reel. The self retracting reel must be permanently connected to an equipo- tential bonding lead.
  • Seite 38 Fig. 37: Connecting the plastic self retracting reel 601KR/KW a = blue b = brown c = green/yellow BA-de-en-4012-1910_601KR...

  • Seite 39: Electrical Connection To The Ground Monitoring System

    X = Self retracting reel or cable a = blue Fig. 38: b = brown Clamp 70BGS04  N c = green/yellow Connecting cable 3 x 1.5 mm 3.3.4 Pin assignment of the coupling connector...

  • Seite 40: Operation

    4. Operation Electrical systems used in explosion hazard areas must at all times be in a technically faultless condition. Any defects must be repaired or remedied immediately. Caution! Observe the connection ratings (supply voltage) of the units. 4.1 Start-up If all connections (supply voltage, ground clamp, etc.) have been made correctly, the system is operational and the supply voltage may be activated.

  • Seite 41: Maintenance

    5. Maintenance When maintaining or servicing the systems in potentially explosive zones, every possible precaution must be taken to ensure that no explosive atmosphere prevails! Maintenance and repair work must be carried out only by qualified personnel trained in working in potentially explosive areas. Cables and clamps must not be damaged.

  • Seite 42: Technical Specifications

    6. Technical specifications 6.1 Ground clamp Clamp material stainless steel Operating ambient temperature –40...+70 °C (–40...+158 °F) Ground cable oil and gasoline resistant cable, 3 x 1.5 mm temperature range –40...+90 °C (–40...+194 °F) connected 4-pin plug IP67 Dimensions see Fig. 40 Weight approx.

  • Seite 43: Self Rectracting Reel

    6.2 Self retracting reel Type 601KR/AW Enclosure ribbed and reinforced aluminum, protected cable inlet aperture with stopper Rewind mechanism automatic, special spring, on-off function Protection class IP43, EN 60529 Operating ambient temperature –40...+70 °C (–40...+158 °F) Attachment wall assembly via assembly bracket Ground cable 20 m oil and gasoline resistant cable 3 x 1.5 mm...
  • Seite 44 Type 601KR/KW Enclosure plastic, cable inlet aperture with rollers Protection class IP42, EN 60529 Operating ambient temperature –20...+70 °C (–4...+158 °F) Attachment wall assembly via metal assembly plate Ground cable 9 m oil and gasoline resistant cable, 3 x 1.5 mm temperature range –40...+90 °C (–40...+194 °F) connected 4-pin socket IP67 Connecting lead...

  • Seite 45: Dimensions

    7. Dimensions PLQ 5 Fig. 40: Ground clamp 70BGS04 with coupling connector maximum clamp opening 35 mm Fig. 41: Coupling connector Fig. 42: Aluminum self retracting reel Type 601KR/AW BA-de-en-4012-1910_601KR...
  • Seite 46 Fig. 43: Aluminum self retracting reel Type 601KR/DW   Fig. 44: Plastic self retracting reel Type 601KR/KW BA-de-en-4012-1910_601KR...
  • Seite 48 R. STAHL Schaltgeräte GmbH Am Bahnhof 30, D-74638 Waldenburg, Germany Phone +49 7942 943-0 +49 7942 943-4333 E-Mail info.ex@stahl.de Internet www.stahl.de...
