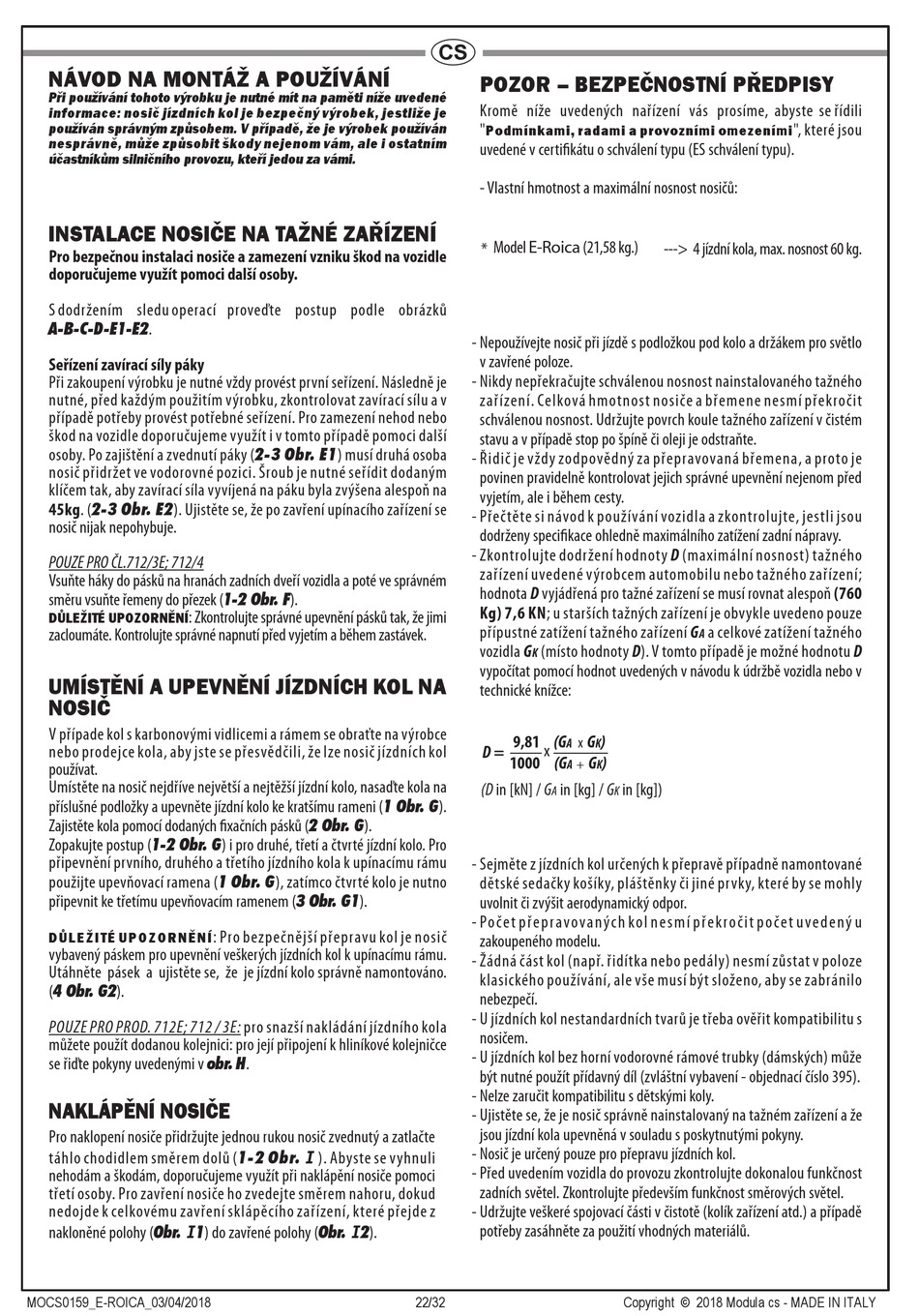

NÁVOD NA MONTÁŽ A POUŽÍVÁNÍ
Při používání tohoto výrobku je nutné mít na paměti níže uvedené
informace: nosič jízdních kol je bezpečný výrobek, jestliže je
používán správným způsobem. V případě, že je výrobek používán
nesprávně, může způsobit škody nejenom vám, ale i ostatním
účastníkům silničního provozu, kteří jedou za vámi.
INSTALACE NOSIČE NA TAŽNÉ ZAŘÍZENÍ
Pro bezpečnou instalaci nosiče a zamezení vzniku škod na vozidle
doporučujeme využít pomoci další osoby.
S dodržením sledu operací proveďte postup podle obrázků
A-B-C-D-E1-E2.
Seřízení zavírací síly páky
Při zakoupení výrobku je nutné vždy provést první seřízení. Následně je
nutné, před každým použitím výrobku, zkontrolovat zavírací sílu a v
případě potřeby provést potřebné seřízení. Pro zamezení nehod nebo
škod na vozidle doporučujeme využít i v tomto případě pomoci další
osoby. Po zajištění a zvednutí páky (2-3 Obr. E1) musí druhá osoba
nosič přidržet ve vodorovné pozici. Šroub je nutné seřídit dodaným
klíčem tak, aby zavírací síla vyvíjená na páku byla zvýšena alespoň na
45kg. (2-3 Obr. E2). Ujistěte se, že po zavření upínacího zařízení se
nosič nijak nepohybuje.
POUZE PRO ČL.712/3E; 712/4
Vsuňte háky do pásků na hranách zadních dveří vozidla a poté ve správném
směru vsuňte řemeny do přezek (1-2 Obr. F).
DŮLEŽITÉ UPOZORNĚNÍ
: Zkontrolujte správné upevnění pásků tak, že jimi
zacloumáte. Kontrolujte správné napnutí před vyjetím a během zastávek.
UMÍSTĚNÍ A UPEVNĚNÍ JÍZDNÍCH KOL NA
NOSIČ
V případe kol s karbonovými vidlicemi a rámem se obraťte na výrobce
nebo prodejce kola, aby jste se přesvědčili, že lze nosič jízdních kol
používat.
Umístěte na nosič nejdříve největší a nejtěžší jízdní kolo, nasaďte kola na
příslušné podložky a upevněte jízdní kolo ke kratšímu rameni (1 Obr. G).
Zajistěte kola pomocí dodaných fixačních pásků (2 Obr. G).
Zopakujte postup (1-2 Obr. G) i pro druhé, třetí a čtvrté jízdní kolo. Pro
připevnění prvního, druhého a třetího jízdního kola k upínacímu rámu
použijte upevňovací ramena (1 Obr. G), zatímco čtvrté kolo je nutno
připevnit ke třetímu upevňovacím ramenem (3 Obr. G1).
DŮLEŽITÉ UPOZORNĚNÍ
vybavený páskem pro upevnění veškerých jízdních kol k upínacímu rámu.
Utáhněte pásek a ujistěte se, že je jízdní kolo správně namontováno.
(4 Obr. G2).
POUZE PRO PROD. 712E; 712 / 3E: pro snazší nakládání jízdního kola
můžete použít dodanou kolejnici: pro její připojení k hliníkové kolejničce
se řiďte pokyny uvedenými v obr. H.
NAKLÁPĚNÍ NOSIČE
Pro naklopení nosiče přidržujte jednou rukou nosič zvednutý a zatlačte
táhlo chodidlem směrem dolů (1-2 Obr. I ). Abyste se vyhnuli
nehodám a škodám, doporučujeme využít při naklápění nosiče pomoci
třetí osoby. Pro zavření nosiče ho zvedejte směrem nahoru, dokud
nedojde k celkovému zavření sklápěcího zařízení, které přejde z
nakloněné polohy (Obr. I 1) do zavřené polohy (Obr. I 2).
MOCS0159_E-ROICA_03/04/2018
: Pro bezpečnější přepravu kol je nosič
CS
POZOR – BEZPEČNOSTNÍ PŘEDPISY
Kromě níže uvedených nařízení vás prosíme, abyste se řídili
Podmínkami, radami a provozními omezeními
"
uvedené v certifikátu o schválení typu (ES schválení typu).
- Vlastní hmotnost a maximální nosnost nosičů:
* Model E-Roica (21,58 kg.)
- Nepoužívejte nosič při jízdě s podložkou pod kolo a držákem pro světlo
v zavřené poloze.
- Nikdy nepřekračujte schválenou nosnost nainstalovaného tažného
zařízení. Celková hmotnost nosiče a břemene nesmí překročit
schválenou nosnost. Udržujte povrch koule tažného zařízení v čistém
stavu a v případě stop po špíně či oleji je odstraňte.
- Řidič je vždy zodpovědný za přepravovaná břemena, a proto je
povinen pravidelně kontrolovat jejich správné upevnění nejenom před
vyjetím, ale i během cesty.
- Přečtěte si návod k používání vozidla a zkontrolujte, jestli jsou
dodrženy specifikace ohledně maximálního zatížení zadní nápravy.
- Zkontrolujte dodržení hodnoty D (maximální nosnost) tažného
zařízení uvedené výrobcem automobilu nebo tažného zařízení;
hodnota D vyjádřená pro tažné zařízení se musí rovnat alespoň (760
Kg) 7,6 KN; u starších tažných zařízení je obvykle uvedeno pouze
přípustné zatížení tažného zařízení G
vozidla G
(místo hodnoty D). V tomto případě je možné hodnotu D
K
vypočítat pomocí hodnot uvedených v návodu k údržbě vozidla nebo v
technické knížce:
9,81 (G
G
A
x
D =
x
1000 (G
G
A +
(D in [kN] / G
in [kg] / G
A
- Sejměte z jízdních kol určených k přepravě případně namontované
dětské sedačky košíky, pláštěnky či jiné prvky, které by se mohly
uvolnit či zvýšit aerodynamický odpor.
- Počet přepravovaných kol nesmí překročit počet uvedený u
zakoupeného modelu.
- Žádná část kol (např. řidítka nebo pedály) nesmí zůstat v poloze
klasického používání, ale vše musí být složeno, aby se zabránilo
nebezpečí.
- U jízdních kol nestandardních tvarů je třeba ověřit kompatibilitu s
nosičem.
- U jízdních kol bez horní vodorovné rámové trubky (dámských) může
být nutné použít přídavný díl (zvláštní vybavení - objednací číslo 395).
- Nelze zaručit kompatibilitu s dětskými koly.
- Ujistěte se, že je nosič správně nainstalovaný na tažném zařízení a že
jsou jízdní kola upevněná v souladu s poskytnutými pokyny.
- Nosič je určený pouze pro přepravu jízdních kol.
- Před uvedením vozidla do provozu zkontrolujte dokonalou funkčnost
zadních světel. Zkontrolujte především funkčnost směrových světel.
- Udržujte veškeré spojovací části v čistotě (kolík zařízení atd.) a případě
potřeby zasáhněte za použití vhodných materiálů.
22/32
---> 4 jízdní kola, max. nosnost 60 kg.
a celkové zatížení tažného
A
)
K
)
K
K
in [kg])
Copyright © 2018 Modula cs - MADE IN ITALY
