Quantenradierer
3.
Schrauben Sie die KM100, KM200T, LMR1(/M) und RSP1D(/M) Halter auf die
TR3 (TR75/M) Posts mittels der mitgelieferten Schrauben und setzen Sie sie in
die PH3 (PH75/M) Post-Halter. Setzen Sie einen der KM200T in den PH3E
(PH75E/M). Gehen Sie für die Beobachtungsschirme analog mit den PH2
(PH50/M) und TR2 (TR50/M) vor.
4.
Schrauben Sie die AT1(/M) Justierhilfe auf einen TR3 (TR75/M) Post und setzen
Sie ihn in einen PH3 (PH75/M) Post-Halter, der an der BA1S(M) base befestigt
wird.
5.
Schrauben Sie die EDU-VS1(/M)-Schirme auf die TR2 (TR50/M) Posts. Setzen
Sie diese dann in die PH2 (PH50/M) Post-Halter, die auf den BA2(/M) bases
befestigt werden.
!
WICHTIG: Die Polarisatorfolien sind auf jeder Seite mit durchsichtigen Schutzfolien
beklebt. Es empfiehlt sich dringend, beim Zusammenbau der Polarisatoren Handschuhe
zu tragen und nur die Ränder anzufassen, damit nicht mit blanken Fingern auf die Folie
gefasst wird. Weiterhin sollte vermieden werden, die Polarisatoren längere Zeit mit UV-
Licht zu bestrahlen, oder sie hohen Temperaturen und Chemikalien wie Aceton
auszusetzen. Es sollte darauf geachtet werden, dass alle drei Polarisatoren so montiert
6.
Entfernen Sie die beiden Schutzfolien auf der eigentlichen Polarisatorfolie –
hierbei sollten Sie Handschuhe tragen und nicht auf die Polarisatorfolie selbst
fassen. Dabei ist es hilfreich, ein Stück Klebeband so auf die Schutzfolie zu
kleben, dass es über den Rand hinaus ragt. Zieht man das Klebeband dann ab,
folgt der Schutzfilm. Um die Schutzfolie zu lösen kann es nötig sein die
abgeflachte Kante mit einer Schere nachzuschneiden und die Schutzfolie mit
einer Pinzette abzuziehen.
7.
Setzen Sie 2 der 3 LPVISE2X2 Polarisatorfolien (mit abgezogenen
Schutzfolien) in den RSP1D(/M) Halter und schrauben Sie sie
mittels der zusätzlichen Halteringe fest. Die Orientierung des
Polarisators wird durch seine Form angezeigt, siehe Skizze rechts.
Die Kante ist parallel zur Polarisation des transmittierten Lichts. In
den nächsten Schritten wird erläutert, wie alle 3 Polarisatoren parallel eingestellt
werden.
Rev E, February 21, 2018

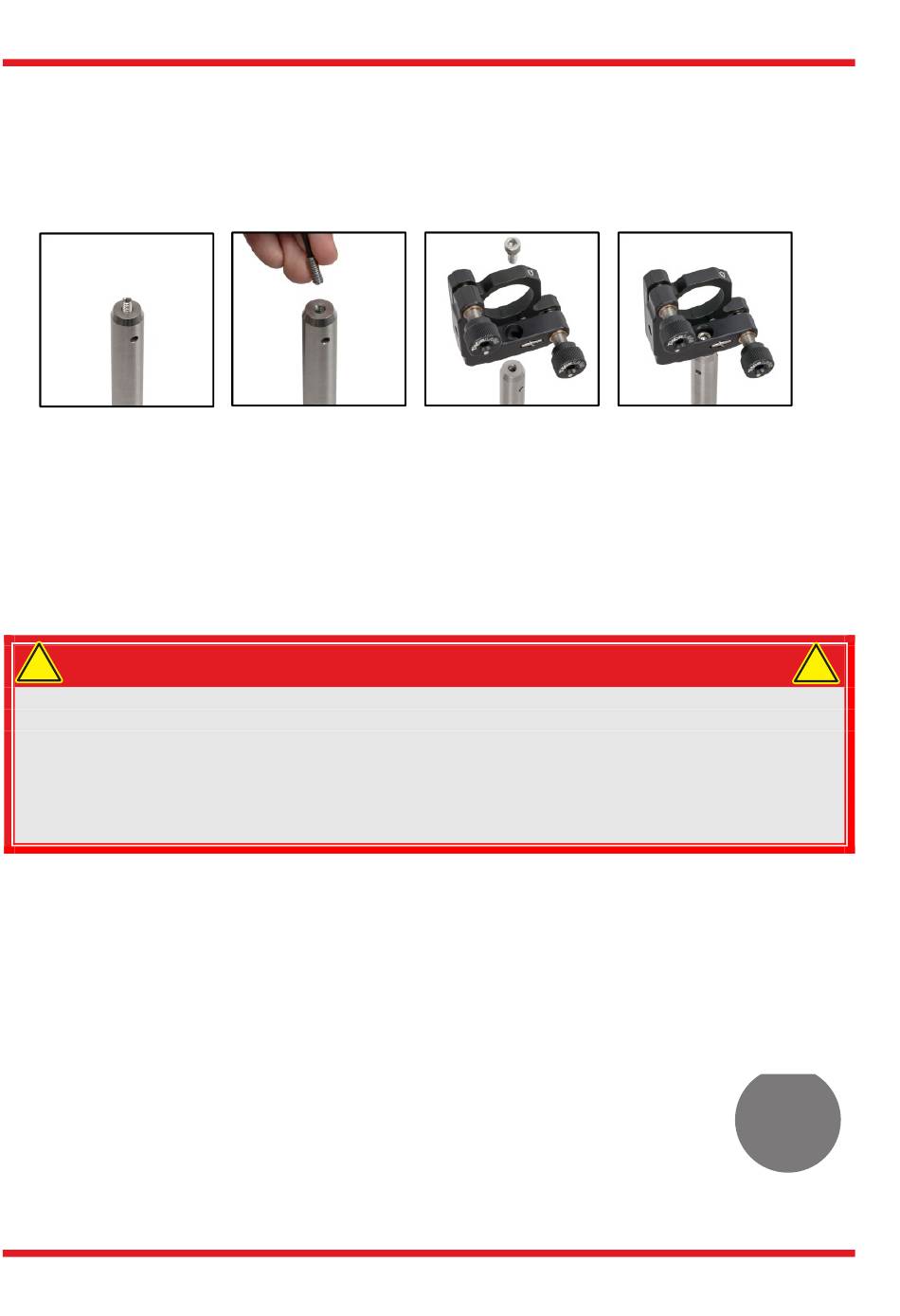

Abbildung 3: Zusammenbau der Komponenten
ACHTUNG
werden, dass sie parallel sind.
!
Seite 9
