RMS-G-RC
vorwärts / rückwärts

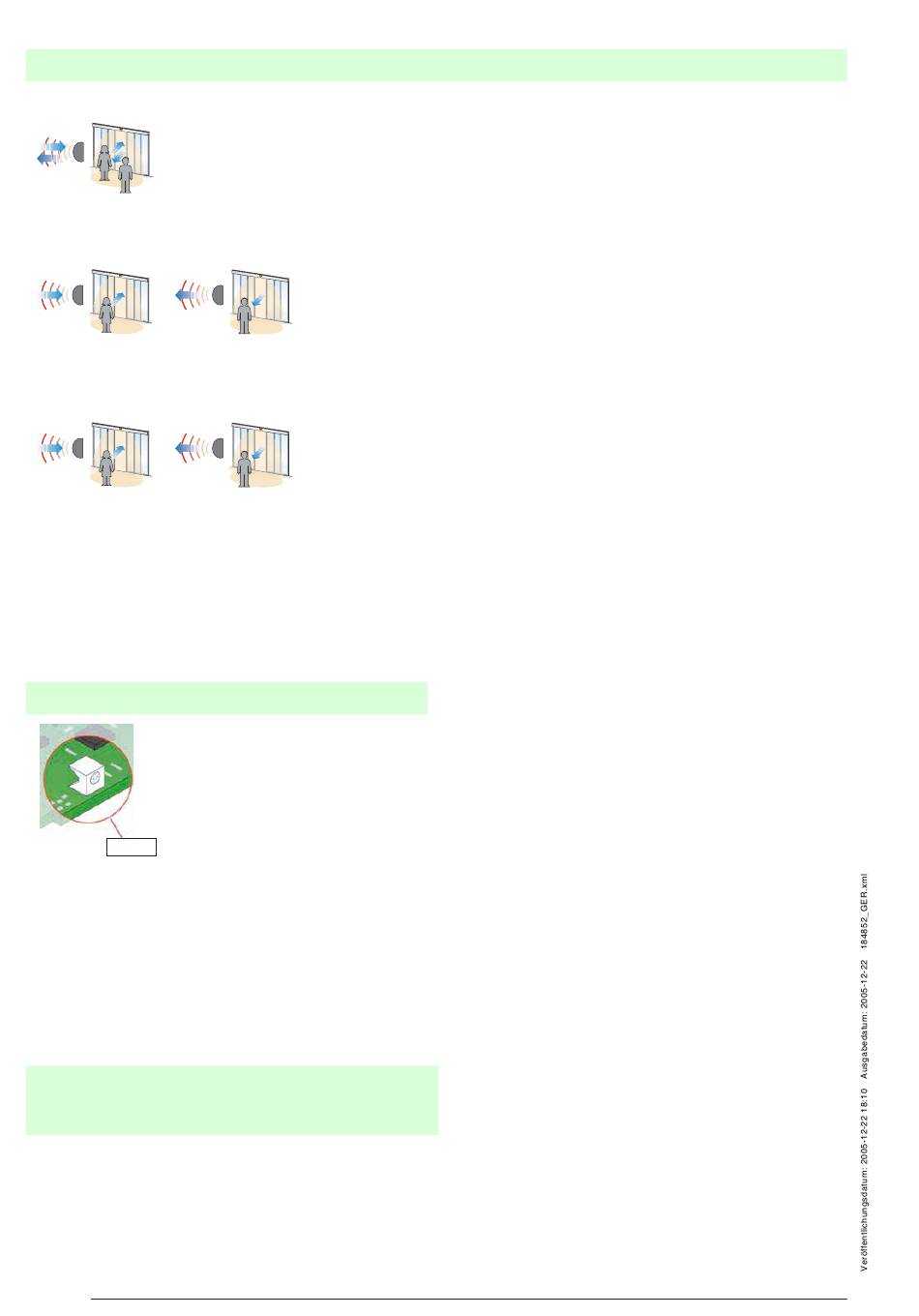

5. Detektion mit Richtungserkennung
a) vorwärts (auf den Radar zu)
b) rückwärts (vom Radar weg)
a
6. Querverkehrsausblendung
a) Tür öffnet
b) Tür bleibt geschlossen
a
7. Personen-, Fahrzeugerkennung
Der Sensor wertet Bewegungen von Personen oder Fahrzeugen unterschiedlich aus und schaltet je nach Einstellung, das
Hauptrelais, das Fahrzeugrelais oder beide Relais gleichzeitig.
Die differenzierte Personen- / Fahrzeugerkennung ermöglicht so eine gezielte Toröffnung nur für Fahrzeuge. Sich nähernde
Personen müssen den Nebeneingang benutzen.
8. Relaisfunktionen
Das Hauptrelais schaltet immer, d.h. bei Erfassung von Objekten und Fahrzeugen.
Das Fahrzeugrelais schaltet nur bei eingeschalteter Fahrzeugerkennung und bei Erfassung eines Fahrzeuges.
Funktionsanzeige
LED
LED grün
Gerät betriebsbereit
LED rot
Hauptrelais geschaltet
LED grün/rot
Fahrzeugrelais geschaltet
schnell blinkend
LED grün/rot
Initialisierung (für ca. 10 Sek. nach dem
langsam blinkend
Einschalten)
LED grün blinkend
Befehl empfangen
LED rot blinkend
Fehler
Anwendungsbeispiele:
Differenzierte Personen-/Fahrzeugerkennung
Tor mit separatem Personeneingang, Torsteuerung mit 1 Eingang Fahrzeugerkennung eingeschaltet, nur Fahrzeugre-
lais angeschlossen
Durch Einstellung der Empfindlichkeit mittels Tasten oder Fernbedienung, kann die Grösse des Erfassungsfeldes verändert
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
5
