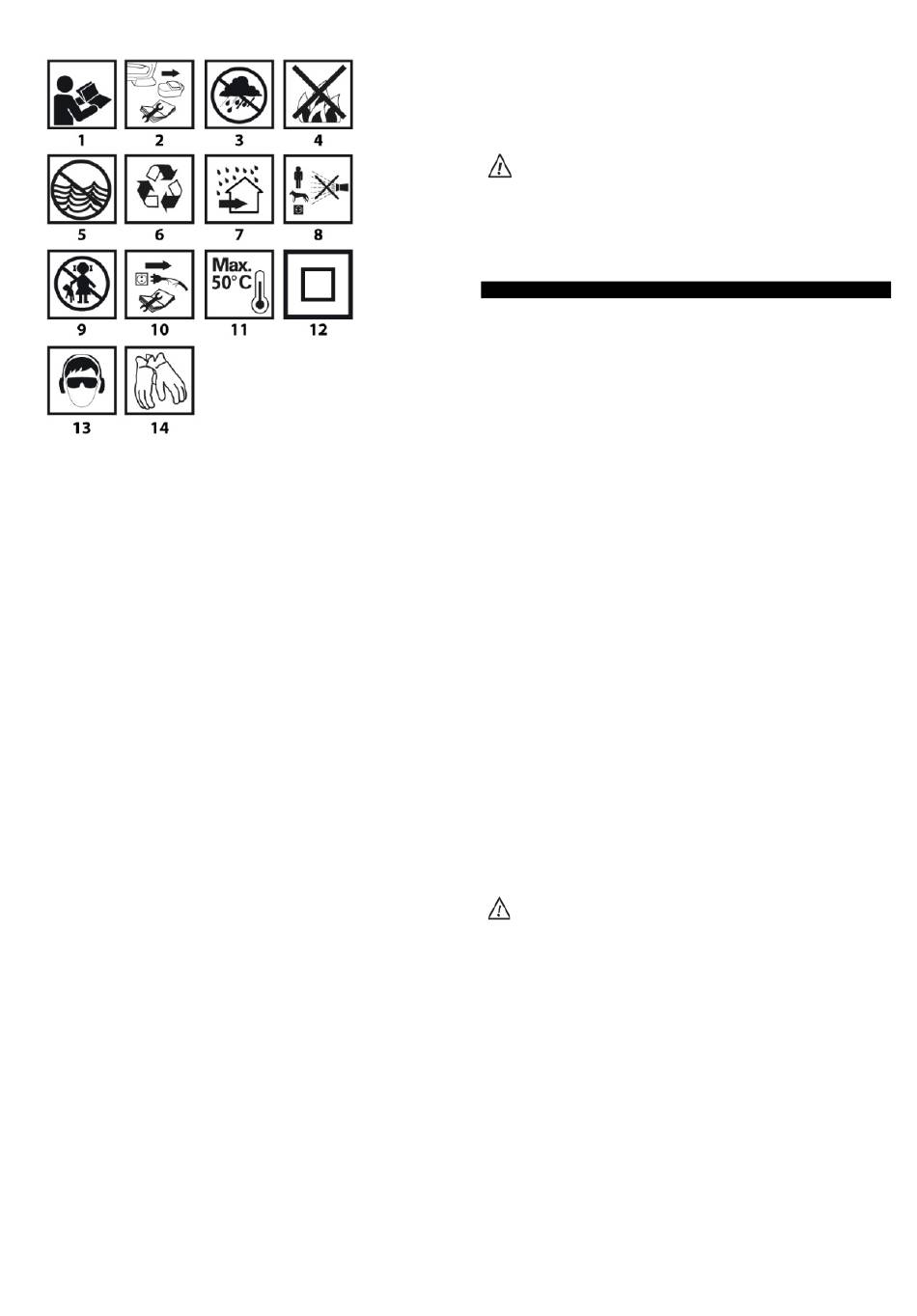

Descripción de iconos utilizados.
1. Lea el manual de uso, siga las advertencias y las reglas de seguridad
incluidas.
2. Retire la batería del dispositivo antes de empezar las actividades
relacionadas con el ajuste o la limpieza.
3. Debe proteger la herramienta contra la humedad.
4. No arroje las células al fuego.
5. Representa una amenaza para el medio ambiente acuático.
6. Reciclaje.
7. Sirve para utilizar en los exteriores
8. No dirija el flujo hacia personas, animales y sistemas conectados a la
red eléctrica
9. No permita que los niños se acerquen a la herramienta.
10. Desenchufe el cargador antes de la reparación.
11. Temperatura máxima admisible de las células.
12. Clase de protección 2.
13. Use el equipo de protección personal (gafas de seguridad,
protección auditiva).
14. Use guantes de protección.
ESTRUCTURA Y APLICACIÓN
El compresor es un dispositivo compacto, portátil y alimentado por
baterías para que pueda ser utilizarlo en cualquier lugar. La propulsión
es de motor de corriente directa que propulsa el compresor. El
dispositivo está equipado con un manómetro digital iluminado,
iluminación (LED), desconexión automática al alcanzar la presión
objetivo y una función para almacenar la última presión seleccionada
antes de apagar el aparato.
El compresor está diseñado para inflar objetos como neumáticos de
automóviles, neumáticos de bicicletas, neumáticos de cortacéspedes,
equipos deportivos, colchones inflables, juguetes de playa y otros
objetos inflables. El compresor no está destinado para inflar objetos con
gran capacidad como pontones de goma y grandes colchonetas para
inflar.
No utilice el dispositivo para llenar los tanques de aire como equipo de
respiración o para pulverizar productos químicos.
DESCRIPCIÓN DE LAS PÁGINAS GRÁFICAS
La lista de componentes se refiere a las piezas del dispositivo mostradas
en la imagen al inicio del manual.
1. Tuerca de ajuste
2. Interruptor
3. Iluminación
4. Indicador de la pantalla
5. Botón "+"
6. Botón de encendido/apagado en la pantalla
7. Botón "-"
8. Interruptor de sujeción de la batería
9. Batería
10. Cargador
11. Diodos LED
12. Botón de estado de carga de la batería
13. Indicador de estado de carga de la batería (diodos LED).
14. Manguera de aire comprimido
15. Adaptador de manguera de aire comprimido
* Puede haber diferencias entre la imagen y el producto.
DESCRIPCIÓN DE ICONOS UTILIZADOS
ADVERTENCIA
ÚTILES Y ACCESORIOS
1. Manguera de aire comprimido
2. Puntas para inflar diferentes
PRZYGOTOWANIE DO PRACY
RETIRADA / COLOCACIÓN DE LA BATERÍA
• Pulse el interruptor de sujeción de la batería (8) y retire la batería (9)
(imagen A).
• Coloque la batería cargada (9) a la sujeción de la batería en la
empuñadura hasta oír un clac del interruptor de sujeción de la batería
(8).
CARGA DE LA BATERÍA
La herramienta se vende con la batería parcialmente cargada. La carga
de la batería debe realizarse en condiciones de temperatura de
ambiente entre 4ºC-40ºC. Una batería nueva o no utilizada durante
mucho tiempo llegará a capacidad plena de carga después de 3 - 5 ciclos
de carga y descarga.
• Retire la batería (9) del dispositivo (imagen A).
• Conecte el cargador a la toma de corriente (230 V CA).
• Introduzca la batería (9) en el cargador (10) (imagen B). Compruebe
que la batería está bien colocada (introducida hasta el fondo).
Después de conectar el cargador a la red (230 V CA), el diodo LED verde
(11) en el cargador se iluminará indicando conexión a la red.
Después de colocar la batería (9) en el cargador (10) se iluminará el
diodo rojo (11) en el cargador indicando que la carga de la batería está
en proceso.
Los diodos verdes (13) parpadean al mismo tiempo indicando el estado
de carga de la batería en diferentes modos (ver abajo).
• El parpadeo de todos los diodos significa que la batería está
descargada y hay que cargarla.
• El parpadeo de 2 diodos indica una descarga parcial.
• El parpadeo de 1 diodo indica un estado de carga de la batería alto.
Después de cargar la batería, el diodo (11) en el cargador se ilumina en
verde y todos los diodos del estado de carga de la batería (13) se
iluminan con luz continua. Después de cierto tiempo (aprox. 15 seg.), los
diodos del estado de carga de la batería (13) se apagan.
La batería no debe estar cargándose más de 8 horas. Si se
supera este tiempo las células de la batería pueden dañarse. El
cargador no se apagará automáticamente cuando la batería esté
completamente cargada. El diodo verde en el cargador seguirá
iluminado. El diodo de estado de carga de la batería se apaga
después de un cierto periodo de tiempo. Desconecte la
alimentación antes de retirar la batería de la toma de cargador.
Evite cargas cortas consecutivas. No debe cargar la batería después
de un uso corto del dispositivo. Una disminución significativa de
tiempo entre las cargas necesarias indica que la batería está
desgastada y debe ser reemplazada.
Durante el proceso de carga las baterías se calientan mucho. No
debe trabajar justo después de cargar la batería. Espere hasta que
el cargador alcance la temperatura ambiente. De esta forma evitará
daños de la batería.
INDICACIÓN SOBRE EL ESTADO DE CARGA DE LA BATERÍA
La batería está equipada con la indicación del estado de carga de la
batería (3 diodos LED) (13). Para comprobar el estado de carga de la
batería debe pulsar el botón de estado de carga de la batería (12)
63
- 1 ud.
- 6 uds.
