Scout Mobility Agilo Bedienungsanleitung

Sitzsystem
Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Bedienungsanleitung
Agilo Sitzsystem
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Scout Mobility Agilo

Inhaltszusammenfassung für Scout Mobility Agilo

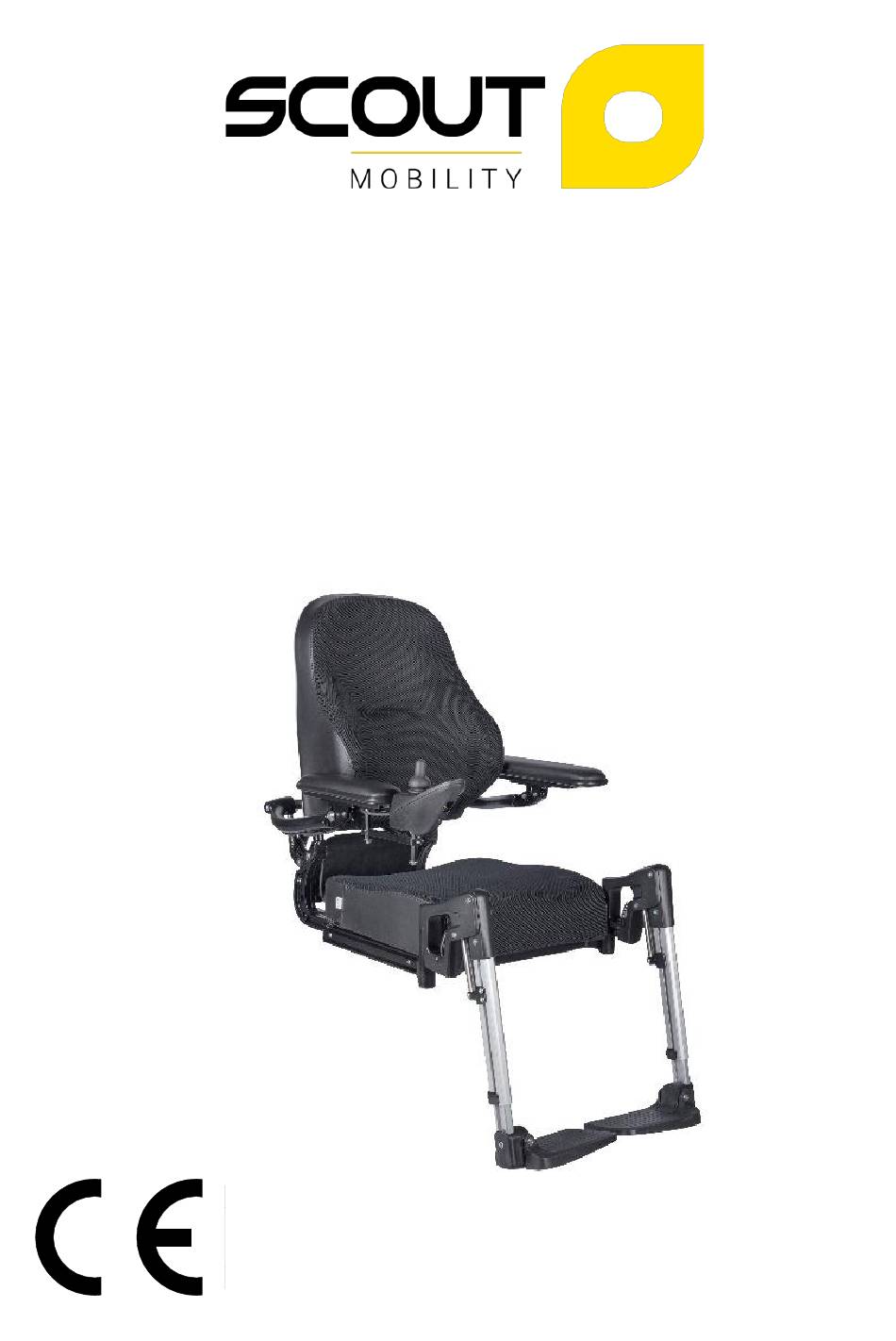

  • Seite 1 Bedienungsanleitung Agilo Sitzsystem...
  • Seite 2 Scout Mobility BV haftet jedoch nicht für eventuelle Fehler in den Informationen oder daraus resultierenden Folgen. Für Schäden, die durch von Dritten ausgeführte Arbeiten entstehen, haftet Scout Mobility BV nicht. Die von Scout Mobility BV verwendeten Gebrauchsnamen, Handelsnamen, Handelsmarken usw.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Vorwort ........................4 Über diese Anleitung ....................4 CE-Erklärung ......................4 Garantiebestimmungen ................... 4 Allgemeine Beschreibung ..................4 2.1 Beschreibung Agilo ..................4 Allgemeine Handlungen ..................5 3.1 Sitzkissen: abnehmen/wieder einrichten ............5 3.2 Rückenlehne: abnehmen/wieder einrichten ............ 5 3.3 Beinstützen: abnehmen/wieder einrichten ............

  • Seite 4: Vorwort

    Vorwort Garantiebestimmungen 1 Vorwort Die Garantiebestimmungen für das Sitzsystem sind identisch mit und Über diese Anleitung aufgenommen in der Anleitung des Rollstuhls. Die Bedienungsanleitung für diesen Elektrorollstuhl setzt sich aus drei Heften zusammen. Lesen Sie sich die 2 Allgemeine gesamte Bedienungsanleitung vor der Beschreibung ersten Verwendung des Produkts gut durch.

  • Seite 5: Allgemeine Handlungen

    Allgemeine Handlungen 3 Allgemeine Handlungen Sitzkissen: abnehmen / wieder montieren abnehmen (Abb. 3.1) 1. Nehmen Sie den Sitz vom Stuhl, indem Sie ihn vorne nach oben ziehen. wieder montieren (Abb. 3.2) 2. Rasten Sie den Sitz auf dem Sitzrahmen ein. Beachten Sie dabei die Hinterseite (1).

  • Seite 6: Beinstützen: Abnehmen/Wieder Einrichten

    Allgemeine Handlungen Beinstützen: abnehmen / wieder montieren abnehmen (Abb. 3.4) 1. Lösen Sie das Wadenband. 2. Drücken Sie die Klinke nach hinten, um die Beinstütze zu entriegeln. 3. Schwenken Sie die Beinstütze nach außen. 4. Nehmen Sie die Beinstütze nach oben aus dem Beinstützenhalter.

  • Seite 7: Kopfstütze

    Allgemeine Handlungen Kopfstütze abnehmen (Abb. 3.7) 1. Lösen Sie die Schraube (1) um die Kopfstütze zu entriegeln. 2. Nehmen Sie die Kopfstütze (2) ab. wieder montieren (Abb. 3.7) 3. Stellen Sie die Kopfstütze wieder auf die gewünschte Höhe. 4. Ziehen Sie Schraube (1) wieder fest.

  • Seite 8: Einstellmöglichkeiten

    Einstellmöglichkeiten (qualifiziertes Personal) 4 Einstellmöglichkeiten Zum Einstellen des Sitzsystems braucht man das nachfolgende Werkzeug: • Schraubenschlüssel 13 mm • Inbus-Schlüssel 4, 5 und 6 Sitztiefe einstellen Sitztiefe mittels Rückenlehnenrohre einstellen (Abb. 4.1) 1. Lösen Sie die Bolzen an beiden Seiten des Sitzrahmens. 2.

  • Seite 9: Sitzbreite Einstellen

    Einstellmöglichkeiten (qualifiziertes Personal) Sitzbreite einstellen Sitzbreite mittels Armlehnen einstellen (Abb. 4.3) 1. Lösen Sie die Schrauben (1). 2. Schieben Sie den Armlehnenhalter (2) in die gewünschte Stellung. 3. Ziehen Sie die Schrauben fest. Abb. 4.3 Sitzbreite mittels Beinstützen einstellen (Abb. 4.4) 1.

  • Seite 10: Beinstützen Einstellen

    Einstellmöglichkeiten (qualifiziertes Personal) Beinstützen einstellen Unterschenkellänge einstellen (Abb. 4.6) 1. Lösen Sie die Schraube (1). 2. Schieben Sie die Fußstütze (2) in die gewünschte Stellung. 3. Ziehen Sie die Schraube fest. Achten Sie darauf, dass die Fußstütze weit genug über dem Boden ist, so dass Sie mit dem Rollstuhl über Hindernisse fahren können.
  • Seite 11 Einstellmöglichkeiten (qualifiziertes Personal) Höhe der Unterschenkelplatte einstellen (Abb. 4.9) 1. Lösen Sie die Schrauben (1). Bringen Sie die Unterschenkelplatte in die gewünschte Stellung (2). 2. Ziehen Sie die Schrauben fest. Abb. 4.9 Tiefe der Unterschenkelplatte einstellen (Abb. 4.10) 1. Lösen Sie die Schrauben (1). 2.

  • Seite 12: Armlehnen Einstellen

    Einstellmöglichkeiten (qualifiziertes Personal) Armlehnen einstellen Höhe und Winkel der Armlehnen einstellen (Abb. 4.11) 1. Lösen Sie die Mutter (1). 2. Drehen Sie den Bolzen (2) bis die Armlehne in der gewünschten Position ist. 3. Ziehen Sie die Mutter (1) fest. 4.
  • Seite 13 Einstellmöglichkeiten (qualifiziertes Personal) Tiefe der Steuerung einstellen (Abb. 4.13) 1. Lösen Sie die Schrauben (1). 2. Schieben Sie die Steuerung in die gewünschte Stellung (2). 3. Ziehen Sie die Schraube fest. Abb. 4.13 Höhe der Steuerung einstellen (Abb. 4.14) 1. Lösen Sie die Schrauben (1). 2.

  • Seite 14: Kopfstütze

    Einstellmöglichkeiten (qualifiziertes Personal) Kopfstütze Höhe (Abb. 4.15) 1. Lösen Sie die Klemmschraube (1) um die Kopfstütze zu entriegeln, 2. Wählen Sie die gewünschte Stellung (2) 3. Verriegeln Sie die Kopfstütze durch Festziehen der Klemmschraube. Abb. 4.15 Position (Abb. 4.16) 1. Lösen Sie die 3 Schrauben (1) 2.

  • Seite 15: Hüftgurt

    Einstellmöglichkeiten (qualifiziertes Personal) Hüftgurt Der Rollstuhl kann mit einem Hüftgurt ausgestattet werden. Der Hüftgurt verleiht zusätzliche Sitzstabilität während des normalen Gebrauchs. Dieser Gurt ist kein Sicherheitsgurt für den Transport. Montieren Sie den Hüftgurt wie folgt (Abb. 4.18): Befestigen Sie die Gurtschnalle an eine der zwei Stellen wie gezeigt.

  • Seite 16: Verstellmöglichkeiten

    5 Verstellmöglichkeiten Komfort-Beinstützen Kniewinkel (Abb. 5.1) Der Winkel der Komfort-Beinstützen lässt sich unabhängig voneinander einstellen. 1. Drücken Sie den Hebel (1) nach vorn. 2. Heben Sie Ihre Beine (2) leicht an. 3. Lassen Sie den Hebel an der gewünschten Stelle los. Abb.

  • Seite 17: Einsteigen In Den Rollstuhl Und Aussteigen Aus Dem Rollstuhl (Transfer)

    Einsteigen in den Rollstuhl und Aussteigen aus dem Rollstuhl (Transfer) Stellen Sie sich nicht auf die Fußrasten. Sie sind nicht dafür ausgelegt, das volle Gewicht von einer Person zu tragen. Außerdem kann dadurch der Rollstuhl umkippen. Vorwärtstransfer Abb. 6.1 1. Klappen Sie die Fußrasten nach oben (Bild 6.1).

  • Seite 18: Verkleinern Des Rollstuhls

    The Netherlands Tel. + 49 (0)231 / 51 91 61 54 kundenservice@rehamedpower.de T +31(0)6 22 15 21 83 www.rehamedpower.de info@scoutmobility.com www.scoutmobility.com Dealer contact details: If there is no information here you can contact Scout Mobility B.V. for the nearest dealer address.
