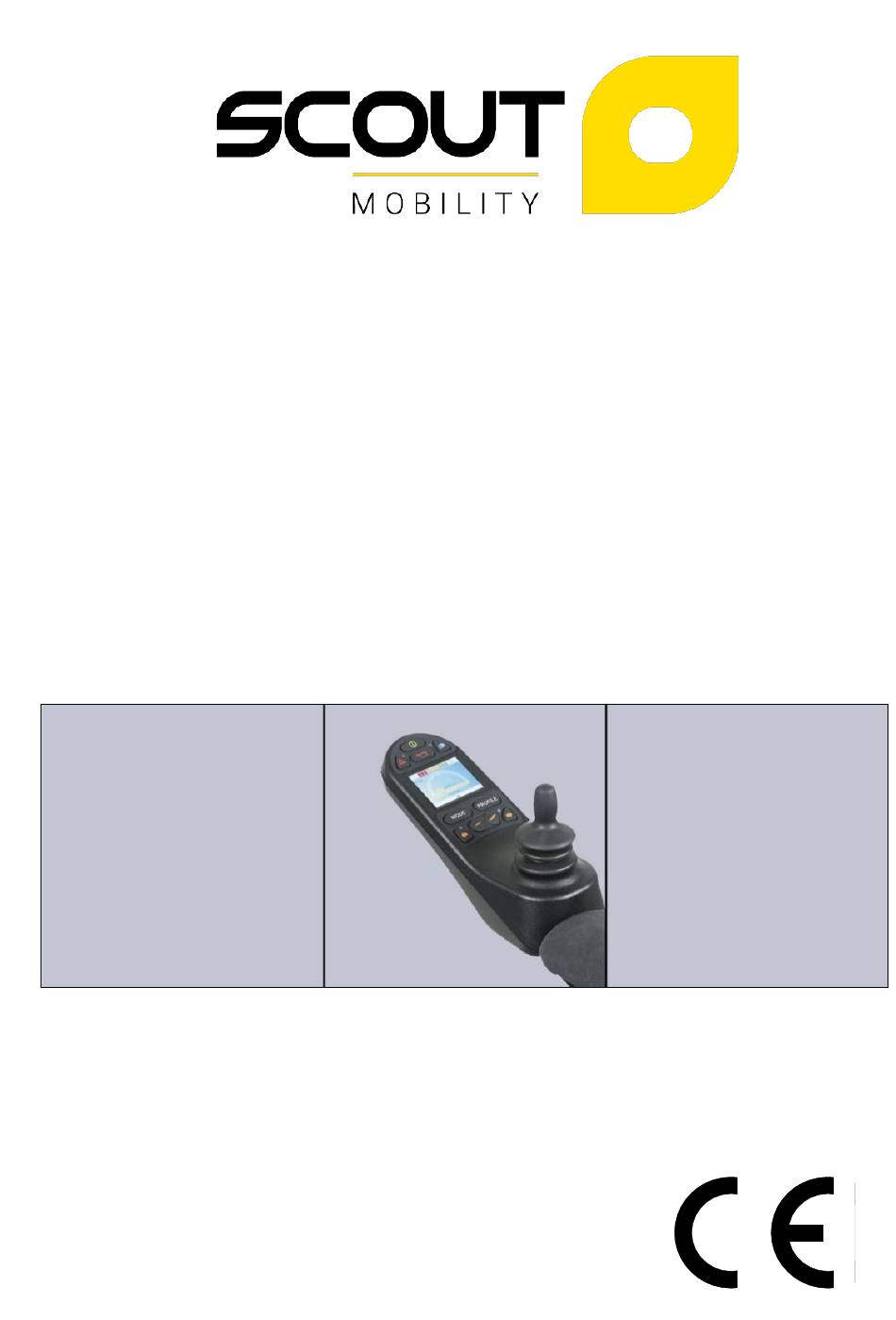

- Seite 1 Bedienungsanleitung R-NET (Penny & Giles Drives Technology)
- Seite 2 Alle Rechte vorbehalten. Die hier enthaltenen Informationen dürfen ohne vorherige ausdrückliche schriftliche Zustimmung von Scout Mobility B.V. keinesfalls, unabhängig von der Art und Weise (weder elektronisch noch mechanisch), vervielfältigt und/oder veröffentlicht werden. Die Informationen basieren auf den allgemeinen Daten zum Zeitpunkt des Erscheinens bekannter Konstruktionen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Vorwort .......................... 4 Das Bedienteil ....................... 5 1.1 R-Net Bedienteil ....................5 1.2 Bildschirm ....................... 7 Fahren mit dem Rollstuhl mithilfe des Bedienteils ..........8 2.1 Ein- oder Ausschalten der Steuerung ............. 8 2.2 Fahren mit dem Rollstuhl ................8 2.3 Geschwindigkeit .................... -
Seite 4: Vorwort
Das Bedienteil Vorwort Diese Anleitung Diese Anleitung beschreibt den Gebrauch des elektrischen Rollstuhls mithilfe der Steuerung. Die vollständige Gebrauchsanleitung besteht aus drei Heften. Lesen Sie sich die vollständige Bedienungsanleitung so sorgsam wie möglich durch, bevor Sie das Produkt in Gebrauch nehmen. Der Inhalt ist von wesentlicher Bedeutung für die sichere Verwendung und die ordnungsgemäße Wartung (Reinigung) des Rollstuhls. -
Seite 5: Das Bedienteil
Das Bedienteil 1. Das Bedienteil R-Net Bedienteil Eine Steuerung hat drei grundlegende Funktionen: • Das Fahren und Lenken des Rollstuhls • Das Bedienen der elektrischen Sitzeinstellung • Die Akkus des Rollstuhls können über das Bedienteil aufgeladen werden Es sind verschiedene Steuersysteme für elektronische Rollstühle auf dem Markt. Wenn die Steuerung am Rollstuhl nicht mit Abbildung 1.1 übereinstimmt, nehmen Sie bitte Kontakt mit Ihrem Händler auf. - Seite 6 Das Bedienteil Abbildung 1.2 Komponente Funktion Im ‘Fahrmodus“: Fahren und Lenken A. Joystick Im ‘Einstellungsmodus“: - links / rechts zur Auswahl der Einstellung - nach vorn / hinten zur Aktivierung der Einstellung B. Ein-/Ausschalter Ein- oder Ausschalten des Bedienteils C. Hupe Warnendes Tonsignal D.
-
Seite 7: Bildschirm
Das Bedienteil Bildschirm Abbildung 1.3: links: ‘Fahrmodus", rechts: ‘Einstellungen"-Modus Komponente Funktion Gibt an, wie ”voll“ der Akku ist D1: Akkuanzeige D2: Höchstgeschwindigkeit Angabe der eingestellten Höchstgeschwindigkeit D3: Einstellungen Angabe der gewählten elektronischen Einstellung D4: Profil Darstellung des gewählten Profils D5: Geschwindigkeitsanzeige Grafische Darstellung der aktuellen Geschwindigkeit D6: Kilometerzähler... -
Seite 8: Fahren Mit Dem Rollstuhl Mithilfe Des Bedienteils
Das Bedienen der elektrischen Einstellungen 2. Fahren mit dem Rollstuhl mithilfe des Bedienteils Ein- oder Ausschalten der Steuerung Um mit dem Rollstuhl fahren zu können oder um die elektrischen Einstellungen vornehmen zu können, muss die Steuerung eingeschaltet werden. Drücken Sie hierzu auf den Ein-/Ausschalter (B in Abb. -
Seite 9: Das Bedienen Der Elektrischen Einstellungen
Das Bedienen der elektrischen Einstellungen 3. Das Bedienen der elektrischen Einstellungen Nicht jeder Rollstuhl ist so ausgestattet, dass er elektrisch verstellt werden kann. Wir unterscheiden vier elektrische Einstellungen des Sitzsystems: • Sitzwinkeleinstellung • Höheneinstellung • Rückenwinkeleinstellung • Beinstützeneinstellung Abbildung 3.1: Elektrische Einstellungen Die Wahl der gewünschten Einstellung 1. -
Seite 10: Beleuchtung
Technische Daten 4. Beleuchtung Nicht jeder Rollstuhl ist mit einer Beleuchtung ausgerüstet. • Beleuchtung (I in Abb. 1.2) • Warnlicht (J in Abb. 1.2) • Blinker (K1 & K2 in Abb. 1.2) 5. Störungen Wenn der Rollstuhl nicht funktioniert, obwohl die Akkus ausreichend geladen sind, kontrollieren Sie bitte folgende Punkte, bevor Sie Ihren Händler um Rat bitten: •... -
Seite 11: Technische Daten
Technische Daten 7. Technische Daten Versorgungsspannung: 24Vdc Betriebsspannung: 16Vdc bis 35Vdc Maximalspannung: 35Vdc Batteriesperrspannung: 40Vdc PWM-Frequenz: 20kHz ± 0.5% Bremsspannung: 12/24Vdc Bremsstrom: 200µA min. 1A max. Ladeanschluss: Nur Neutrik NC3MX verwenden Batterieladespannung: 12Arms max. Max. Fahrstrom R-Net 60 60A R-Net 80 80A R-Net 120 120A Anzeigeausgang 45W pro Seite... -
Seite 12: Technische Diagramme
Technische Daten 8. Technische Diagramme Skizze der Elektroanschlüsse Die Darstellung der elektrischen Anschlüsse finden Sie auch im Akkubehälter. Abbildung 8.1:... -
Seite 13: Anschlussskizze Akkuladegerät
Rollstuhl beim Laden des Akkus nicht fahren kann. Batterie - Sperrung Ladegerät Batterie + Abbildung 8.2 Vertrieb in Deutschland Reha-Med Hilfsmittel GmbH Scout Mobility B.V. Eichwaldstraße 9 Kanaalstraat 101D 44319 Dortmund 5711 EG Someren Tel. + 49 (0)231 / 51 91 61 54 The Netherlands kundenservice@rehamedpower.de T +31(0)6 44500578 www.rehamedpower.de...
