Montage und Inbetriebnahme
5 Montage und Inbetriebnahme
Das Bedienmodul AD-VarioControl / AD-VarioConnect kann w ¨ a hrend des Betriebs des
Grundger ¨ a tes aufgesteckt und entfernt werden.
5.1 Ger ¨ a t in Betrieb nehmen

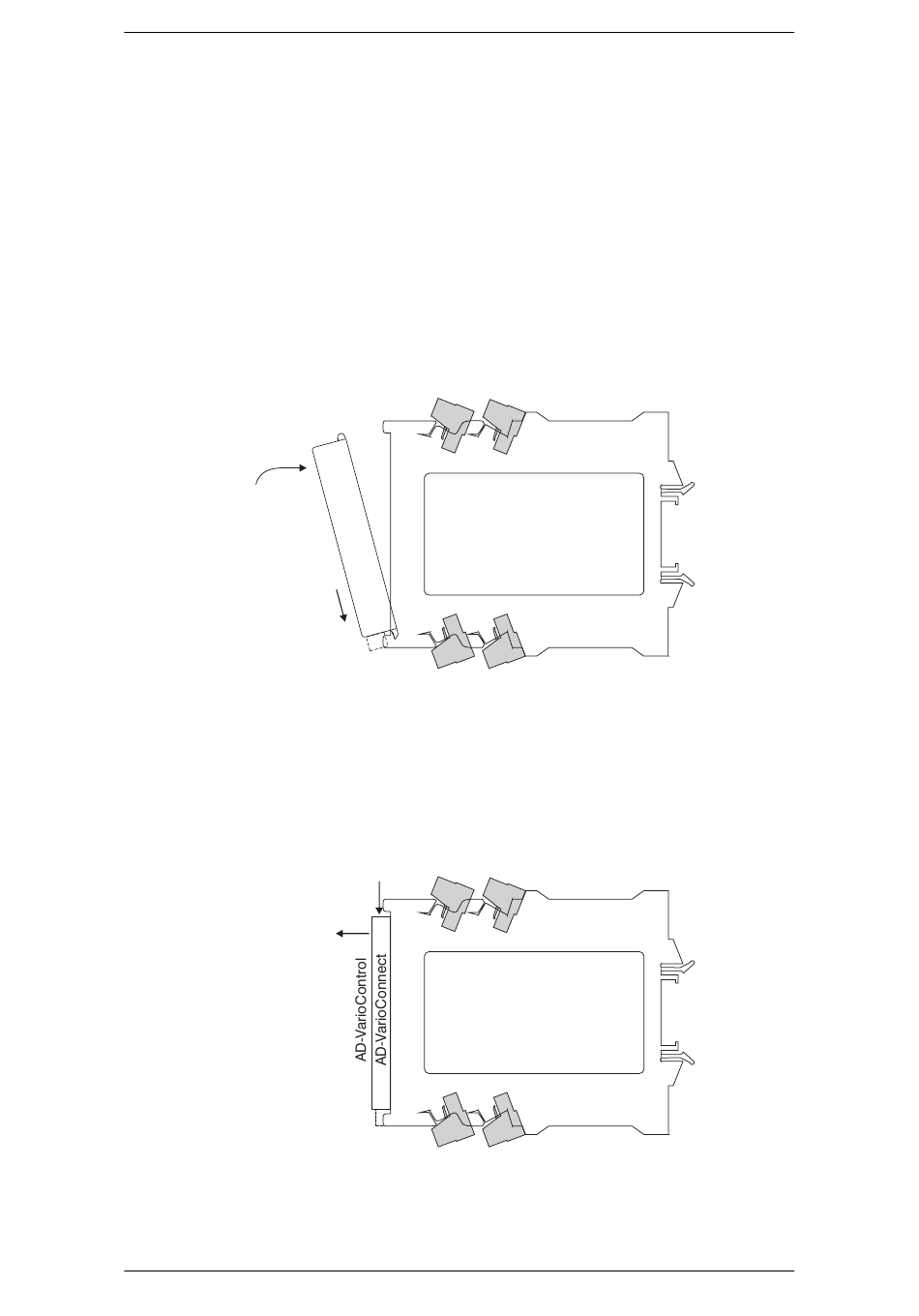

Das Bedienmodul auf die Front des Grundger ¨ a tes aufstecken. Dabei werden die unteren
F ¨ u hrungshaken in die daf ¨ u r vorgesehenen F ¨ u hrungsschienen eingeschoben (1) und die
Oberseite mit Druck auf das Bedienmodul eingerastet (2).
AD-VarioControl
AD-VarioConnect
2. drücken
1. einschieben
5.2 Ger ¨ a t entfernen
Oben am Bedienmodul Druck nach unten aus ¨ u ben (1) und gleichzeitig nach vorne
herausziehen (2). Beim AD-VarioConnect ist die Klemme virher zu entfernen.
2. herausziehen
AD-VarioControl / AD-VarioConnect
A
B
C
D
1. drücken
A
B
C
D
Adamczewski GmbH
11
