TYE2000K

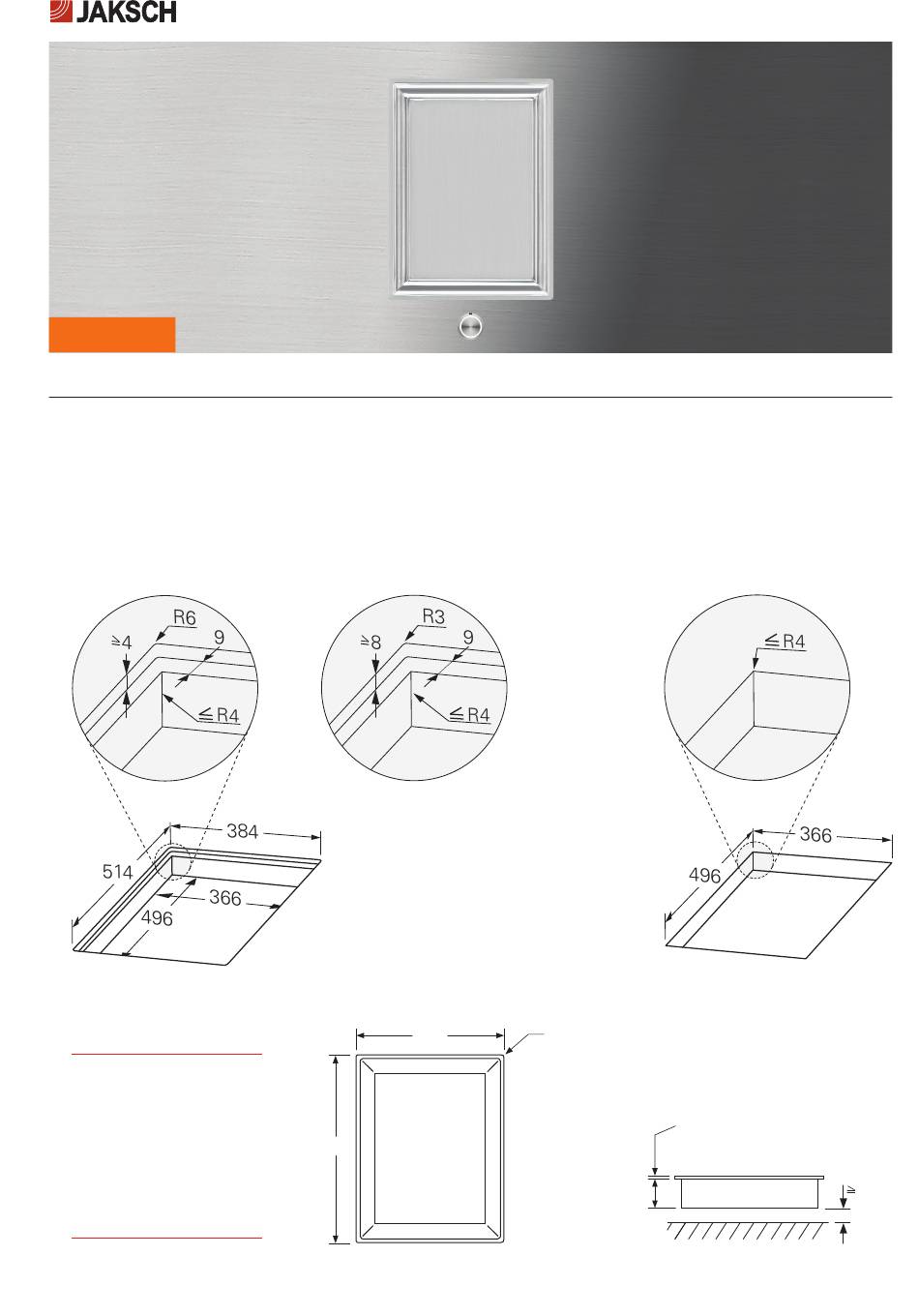

Ausschnitt- und gerätemAße
Montagehinweis Je nachdem, welche methode für das exakte Ausrichten des geräts mit der Arbeitsplattenoberfläche ange-
wendet wird, kann eine von der maßzeichnung (standardfalztiefe) abweichende falztiefe erforderlich sein. der geräterand hat eine
höhe von ca. 4 (8*) mm. Zusammen mit dem mitgelieferten montageband ergibt sich eine gesamthöhe von knapp 4,3 (8,3*) mm.
Achtung mindestabstand von 30 mm zu anderen möbelteilen/geräten beachten. unbedingt auf ausreichende Belüftung achten.
RandpRofil B
(Standard)
Falzmaß
flächenbündiger Einbau
ACHTUNG! Achten Sie bitte
darauf, dass das Gerät für
eventuelle Servicearbeiten
von unten her über seine
gesamte Breite und Tiefe zu-
gänglich bleibt. Schutzböden
sowie andere die Unterseite
des Geräts verdeckende
Möbelelemente müssen von
außen her demontierbar sein.
www.jaksch-kuechentechnik.com
RANdpRoFil C
(Individualisierungsoption)
Falzmaß
380
510
Gerätemaße TYE2000K Draufsicht
TEppAn YAKi (drEhKnEbEl digiTAl)
RandpRofil a / B / c
aufliegender Einbau
Randprofil B = R4
Randprofil C = R1
(Individualisierungsoption)
Randprofil B = 4
Randprofil C = 8
(Individualisierungsoption)
60
Gerätemaße TYE2000K Seitenansicht
(* = rAndprofil c)
30
a
lle Angaben in Millimeter
