- Seite 1 Gebrauchsanleitung Profipress G Pressverbindersystem aus Kupfer für Kupferrohre System Baujahr (ab) Profipress G 01/1998...
-
Seite 2: Inhaltsverzeichnis
3.3 Montageinformationen 3.3.1 Montagehinweise 3.3.2 Zulässiger Austausch von Dichtelementen 3.3.3 Platzbedarf und Abstände 3.3.4 Benötigtes Werkzeug 3.4 Montage 3.4.1 Dichtelement austauschen 3.4.2 Rohre biegen 3.4.3 Rohre ablängen 3.4.4 Rohre entgraten 3.4.5 Verbindung verpressen 3.4.6 Dichtheitsprüfung 3.5 Wartung 3.6 Entsorgung Profipress G... -
Seite 3: Über Diese Gebrauchsanleitung
Montage, Installation und ggf. Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hinweise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch... - Seite 4 Über diese Gebrauchsanleitung HINWEIS! Warnt vor möglichen Sachschäden. Zusätzliche Hinweise und Tipps. Profipress G...
-
Seite 5: Produktinformation
Betrieb von Flüssiggas-Instal‐ lationen Regelwerke aus Abschnitt: Medien Geltungsbereich / Hinweis In Deutschland geltendes Regel‐ werk Eignung für Gase DVGW-Arbeitsblatt G 260 Flüssiggas im gasförmigen Zustand Eignung für Heizöl DIN 51603-1 Eignung für Dieselkraftstoff DIN EN 590 Profipress G... - Seite 6 Innenleitungen Freiverlegte Leitungen in Ausspa‐ DVGW-TRGI 2008, Pkt. 5.3.7.8.4 rungen in Rohdecke oder Aus‐ gleichsschicht Regelwerke aus Abschnitt: Lagerung Geltungsbereich / Hinweis In Deutschland geltendes Regel‐ werk Anforderungen für die Lagerung DIN EN 806-4, Kapitel 4.2 der Materialien Profipress G...
-
Seite 7: Bestimmungsgemäße Verwendung
DVGW-TRGI 2008, Anhang 5c betriebssicheren Zustands von Gas-Installationen Bestimmungsgemäße Verwendung Stimmen Sie die Nutzung des Systems für andere als die beschriebenen Einsatzbereiche und Medien mit dem Viega Service Center ab. 2.2.1 Einsatzbereiche Der Einsatz ist u. a. in folgenden Bereichen möglich: Gas-Installationen Flüssiggas-Installationen Heizölleitungen... -
Seite 8: Gasinstallation
Ä „Regelwerke aus Abschnitt: Medien“ auf Seite 5. Gase Flüssiggase, nur im gasförmigen Zustand für häusliche und gewerb‐ liche Anwendungen Heizöl Dieselkraftstoff Druckluft Produktbeschreibung 2.3.1 Übersicht Das Rohrleitungssystem besteht aus Pressverbindern für Kupferrohre und den dazu passenden Presswerkzeugen. Profipress G... -
Seite 9: Rohre
Die Systemkomponenten sind in folgenden Dimensionen verfügbar: d 12 / 15 / 18 / 22 / 28 / 35 / 42 / 54. 2.3.2 Rohre Profipress G-Pressverbinder sind mit folgenden Kupferrohren geprüft und zugelassen, siehe Ä Kapitel 2.1 „Normen und Regelwerke“ auf Seite 5: Dünnere Wandstärken als angegeben sind nicht zulässig. -
Seite 10: Pressverbinder

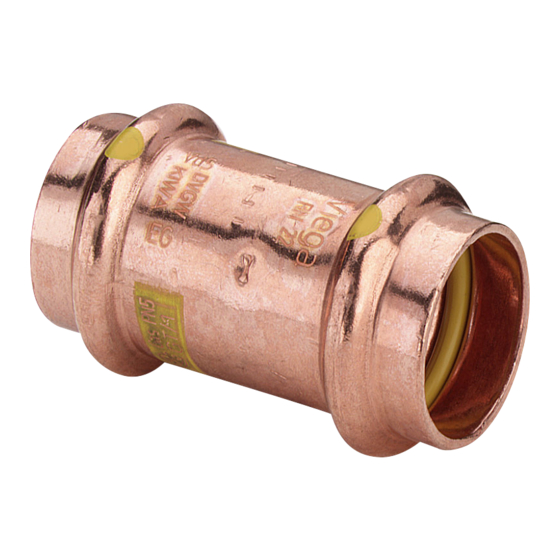

3,00 54,0 3,50 2.3.3 Pressverbinder Pressverbinder werden in einer Vielzahl von Bauformen angeboten. Eine Übersicht der zum System passenden Pressverbinder finden Sie im Katalog. Die Pressverbinder im Profipress G-System bestehen aus folgenden Materialien: Kupfer Rotguss Abb. 2: Pressverbinder Profipress G... -
Seite 11: Dichtelemente
Verpressen nicht verformt. SC-Contur Abb. 3: SC-Contur Viega Pressverbinder verfügen über die SC-Contur. Die SC-Contur ist eine vom DVGW zertifizierte Sicherheitstechnik und sorgt dafür, dass der Verbinder im unverpressten Zustand garantiert undicht ist. So fallen versehentlich nicht verpresste Verbindungen bei der Dichtheitsprüfung auf. -
Seite 12: Kennzeichnungen An Bauteilen
Gas für Gasleitungen MOP5 für maximalen Betriebsdruck 0,5 MPa (5 bar) GT1 für Betriebsdruck bei HTB-Anforderung 0,1 MPa (1 bar) ATG für Zulassung in Frankreich Gastec für Zulassung in den Niederlanden T2 für Zulassung in Polen DVGW KIWA Profipress G... -
Seite 13: Verwendungsinformationen
Es besteht Kontakt zu aggressiven Baustoffen, wie nitrit- oder ammoniumhaltigen Materialien. in aggressiver Umgebung In Aussparungen innerhalb von Rohdecken oder der Ausgleich‐ schicht müssen sie wie erdverlegte Außenleitungen behandelt werden, siehe Ä „Regelwerke aus Abschnitt: Korrosion“ auf Seite 6. Profipress G... -
Seite 14: Handhabung
Wenn keine getrennte Lagerung möglich ist, kleine Größen auf großen Größen lagern. Beachten Sie ergänzend die Angaben des Rohrherstellers. Montageinformationen 3.3.1 Montagehinweise Systemkomponenten prüfen Durch Transport und Lagerung können Systemkomponenten ggf. beschädigt worden sein. Alle Teile prüfen. Beschädigte Komponenten austauschen. Profipress G... - Seite 15 Spannungsfrei verlegen. Korrosionsschutz aufbringen. Keine lösbaren Verbindungen (Verschraubungen) verwenden. Kupferrohre nicht zusammen mit nitrit- oder ammoniumhaltigen Stoffen verwenden. Durchgängige, verbindungsfreie Gasleitungen dürfen zum Anschluss eines Gasgeräts oder einer Gassteckdose in Hohlräumen (Vorwandkonstruktionen) verlegt werden. Eine Belüftung ist nicht erforderlich. Profipress G...
-
Seite 16: Zulässiger Austausch Von Dichtelementen
Dichtelement ausgetauscht werden Ä Kapitel 2.3.4 „Dichtelemente“ auf Seite 11. Die Verwendung anderer Dichtelemente ist nicht zulässig. Wenn das Dichtelement im Pressverbinder offensichtlich beschädigt ist, muss es gegen ein werkstoffgleiches Viega Ersatz-Dichtelement ausge‐ tauscht werden. 3.3.3 Platzbedarf und Abstände Pressen zwischen Rohrleitungen... - Seite 17 Platzbedarf Picco, Pressgun Picco a [mm] b [mm] c [mm] Platzbedarf Pressring [mm] [mm] [mm] Abstand zu Wänden Mindestabstand bei d 12–54 [mm] Pressmaschine Typ 2 (PT2) Typ PT3-EH Typ PT3-AH Pressgun 4E / 4B Pressgun 5 Picco / Pressgun Picco Profipress G...
-
Seite 18: Benötigtes Werkzeug
Benötigtes Werkzeug Für die Herstellung einer Pressverbindung werden folgende Werkzeuge benötigt: Rohrabschneider oder feinzahnige Metallsäge Entgrater und Farbstift zum Anzeichnen Pressmaschine mit konstanter Presskraft Pressbacke oder Pressring mit dazugehöriger Zugbacke, passend für den Rohrdurchmesser und mit geeignetem Profil Profipress G... -
Seite 19: Montage
Handhabung Abb. 5: Pressbacken Empfohlene Viega Pressmaschinen: Pressgun 5 Pressgun Picco Pressgun 4E / 4B Picco Typ PT3-AH Typ PT3-H / EH Typ 2 (PT2) Montage 3.4.1 Dichtelement austauschen Dichtelement entfernen Verwenden Sie keine spitzen oder scharfkantigen Gegen‐ stände zum Entfernen des Dichtelements. Diese können das Dichtelement oder die Sicke beschädigen. -
Seite 20: Rohre Biegen
Rohren und Dichtelementen zu vermeiden: Verwenden Sie zum Ablängen keine Trennscheiben (Winkelschleifer) oder Schneidbrenner. Verwenden Sie keine Fette und Öle (wie z. B. Schneidöl). Für Informationen zu Werkzeugen siehe auch Ä Kapitel 3.3.4 „Benö‐ tigtes Werkzeug“ auf Seite 18. Profipress G... -
Seite 21: Rohre Entgraten
Pressverbinder bei der Montage verkantet. Emp‐ fohlen wird die Verwendung eines Entgraters (Modell 2292.2). HINWEIS! Beschädigung durch falsches Werkzeug! Benutzen Sie zum Entgraten keine Schleifscheiben oder ähnliches Werkzeug. Die Rohre können dadurch beschä‐ digt werden. ▶ Das Rohr innen und außen entgraten. Profipress G... -
Seite 22: Verbindung Verpressen
Einrasten einschieben. INFO! Beachten Sie die Anleitung des Presswerkzeugs. ▶ Die Pressbacke öffnen und rechtwinklig auf den Verbinder setzen. ▶ Die Einstecktiefe anhand der Markierung kontrollieren. ▶ Sicherstellen, dass die Pressbacke mittig auf der Sicke des Press‐ verbinders sitzt. Profipress G... -
Seite 23: Dichtheitsprüfung
Gasinstallationen bestimmungsgemäß betreiben und instand halten, siehe Ä „Regelwerke aus Abschnitt: Wartung“ auf Seite 7. Entsorgung Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß der national gültigen Gesetzgebung entsorgen. Profipress G... - Seite 24 Viega Supply Chain GmbH & Co. KG service-technik@viega.de viega.de DE • 2020-04 • VPN170108...
