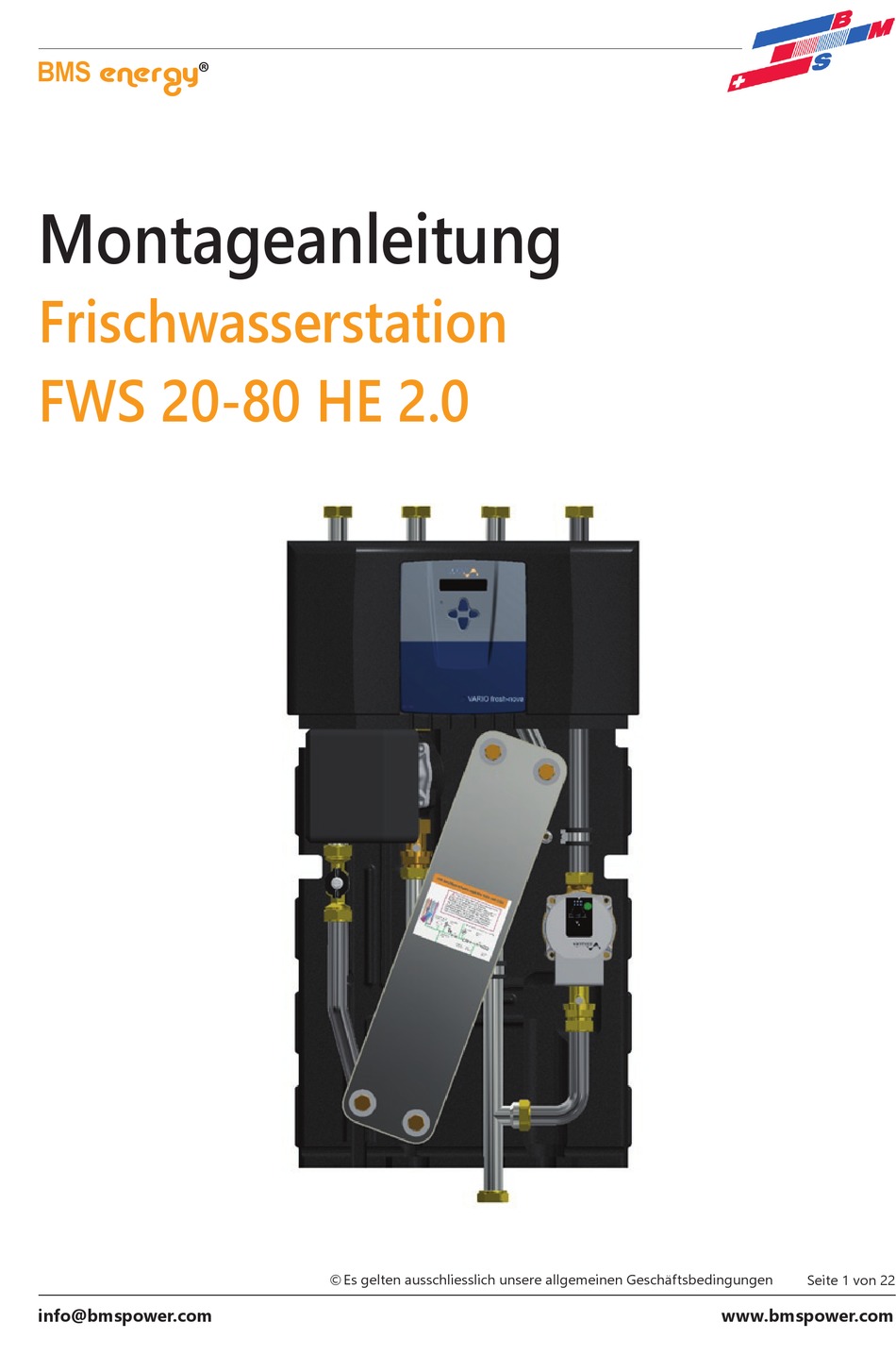

Inhaltsverzeichnis
Werbung
> Die frische Technik für Ihr Wasser...
BMS energy
®
> Montageanleitung für VARIO fresh-nova 2.0
Montageanleitung
> Softwareversion V2.23
Frischwasserstation
> Erst informieren, dann montieren ...
FWS 20-80 HE 2.0
info@bmspower.com
© Es gelten ausschliesslich unsere allgemeinen Geschäftsbedingungen
VARIO f
Anlagen zu
Zirkulation
Einsatzgeb
für Altbaus
wassererw
Seite 1 von 22
www.bmspower.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für BMS energy FWS 20 HE 2.0
Inhaltszusammenfassung für BMS energy FWS 20 HE 2.0
- Seite 1 > Die frische Technik für Ihr Wasser... BMS energy ® > Montageanleitung für VARIO fresh-nova 2.0 Montageanleitung > Softwareversion V2.23 Frischwasserstation > Erst informieren, dann montieren ... FWS 20-80 HE 2.0 VARIO f Anlagen zu Zirkulation Einsatzgeb für Altbaus wassererw ©...
- Seite 2 BMS energy ® 2020-08 BMS-Energietechnik AG Internationales Kompetenz-Zentrum für Energieeffizienz Bönigstrasse 11 A CH-3812 Wilderswil Telefon +41 (0)33 826 00 12 E-Mail info@bmspower.com Homepage www.bmspower.com © Es gelten ausschliesslich unsere allgemeinen Geschäftsbedingungen Seite 2 von 22 +41 (0)33 826 00 12...
-
Seite 3: Inhaltsverzeichnis
BMS energy ® > Inhalt Inhalt Allgemeine Hinweise ..............................3 Sicherheitshinweise ..............................3 2.1. Aufstellort...................................... 3 2.2. Bestimmungsgemäßer Betrieb ..............................3 Technische Informationen ............................. 4 3.1. Maße und Aufbau ..................................4 3.2. Technische Daten ..................................5 3.3. Lieferumfang ....................................5 3.4. -
Seite 4: Allgemeine Hinweise
BMS energy ® varmeco wärme.nutzen > Hinweise Allgemeine Hinweise Erst informieren, dann montieren. Montage und Inbetriebnahme des VARIO Diese Anleitung sollten Sie nicht einfach fresh-nova und wie Sie dabei am besten beiseite legen. Sie informiert über die vorgehen. Abkürzungen prim. -
Seite 5: Technische Informationen

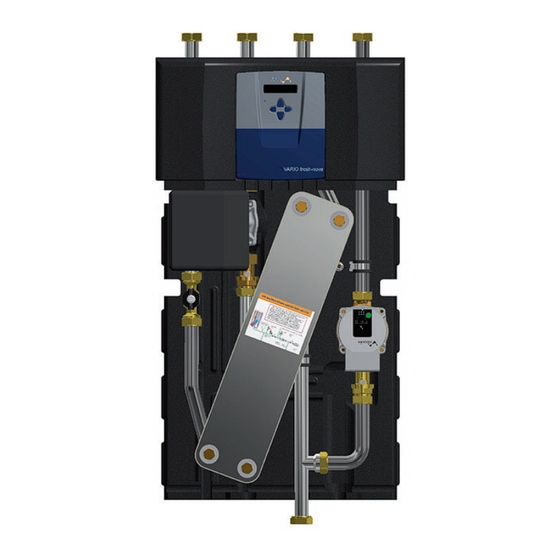

BMS energy ® > Technische Informationen Technische Informationen 3.1. Maße und Aufbau RL prim. VL prim. TWWZ Das Gerät besteht aus EPP-Rückwand untere EPP-Dämmhaube (nicht dargest.) obere EPP-Dämmhaube Reglergehäuse Plattenwärmetauscher mit Spülanschlüssen Hocheffizienz-Tauscherladepumpe in Belüftungskanal Volumenstromsensor Temperaturfühler Verrohrung (alle Anschlüsse flachdichtend mit 1“-Überwurfmutter) Zirkulationspumpenset (optional) ©... -
Seite 6: Technische Daten
BMS energy ® varmeco wärme.nutzen > Technische Informationen 3.2. Technische Daten Technische Daten VARIO fresh-nova 2.0 Typ 20 Typ 30 Typ 40 Typ 50 Typ 60 Typ 80 Zapfvolumenstrom *) [l/min] 2 - 24 3 - 34 4 - 40... -
Seite 7: Installation
BMS energy ® > Installation Installation Das Gerät ist hydraulisch und elektrisch komplett vormontiert. Bezüglich der Hydraulik sind folgende Punkte zu beachten: • Die Anbindungsleitungen (Primärkreis) • Für den einwandfreien Betrieb des zum Speicher sollten für eine schnelle Gerätes ist die vollständige Entlüftung der Wärmeversorgung des Gerätes möglichst... -
Seite 8: Twwz-Anschluss
BMS energy ® varmeco wärme.nutzen > Installation 4.3.1. TWWZ-Anschluss Aus Komfortgründen ist eine Die Geräteausführungen mit Zirkulationseinrichtung zu empfehlen, bei Zirkulationspumpenset sind ab Werk größeren Warmwassernetzen ist sie außer hydraulisch und elektrisch komplett bei Ein- und Zweifamilienhäusern nach vormontiert. Die Zirkulationsleitung ist DVGW W551 vorgeschrieben. -
Seite 9: Regleranschluss
BMS energy ® > Regleranschluss 4.5. Regleranschluss 4.5.1. Klemmplan - Standardbeispiel Der Kompaktregler VarCon211 ist weitestgehend vorverkabelt. Über bauseits zu verkabelnde Sensoren/Aktoren informiert die Tabellenspalte „Montageort“. Bei Betreuung durch unsere Pla- nungsabteilung werden anlagen- spezifische Schemen und Klemm- pläne mit allen Erweiterungen wie Schalt- funktionen, A06-Funktionen, GLT-Anbindung etc. - Seite 10 BMS energy ® varmeco wärme.nutzen > Regleranschluss *) Mischtemperatur aus Trinkkaltwasser und Zirkulationsrücklauf. © Es gelten ausschliesslich unsere allgemeinen Geschäftsbedingungen Seite 10 von 22 +41 (0)33 826 00 12 Mo_VARIO-fresh-nova-2.0_V2.23a 200618 2020-08...
-
Seite 11: Klemmenbelegung
BMS energy ® 4.5.2. Klemmenbelegung Der Kompaktregler VarCon211 ist weitestgehend vorverkabelt. Stecker Bezeichnung Farbe Funktion/Leitungsart Details X1 – 1+2 TF01 – Frischwassertemperatur LIYCY 2x0,14 oder IYSTY 2x0,6 Austritt Wärmetauscher X1 – 3+4 TF02 – VL-Temperatur prim. LIYCY 2x0,14 oder IYSTY 2x0,6 Speicher, in Höhe der FWE-Prim.-VL-Muffe... -
Seite 12: Netzversorgung 230 V
BMS energy ® varmeco wärme.nutzen 4.5.3. Netzversorgung 230 V Der Anschluss an das Stromnetz (~230 V / Vor Eingriffen in die Steuerung 50 Hz) ist nach den einschlägigen örtlichen Die werksseitig montierten Netzspannung ausschalten. EVU- und den VDE- Richtlinien von einem Brücken zwischen... -
Seite 13: Reglerbedienung
BMS energy ® > Reglerbedienung Reglerbedienung Die Bedeutung der einzelnen Bedientasten sowie die gesamte Anwendermenü-Struktur finden Sie in der Bedienungsanleitung. Die nachfolgenden Ausführungen beschränken sich auf systeminterne Einstellungen, die der Anlagenoptimierung dienen und sind ausschließ- lich für den Anlagenersteller und Servicetechniker bestimmt. -
Seite 14: Fühlerwerte Abgleichen
BMS energy ® varmeco wärme.nutzen > Reglerbedienung 5.1.2. Fühlerwerte abgleichen In diesem Menü können Temperaturfühlerwerte abgefragt und Korrekturwerte vergeben wer- Fühlerwerte abgleichen den. Die Betriebsart TEST erlaubt die manuelle Vorgabe von Fühlerwerten, um das Regelungs- verhalten zu testen. Im Feld „TF“ kann der gewünschte Fühler ausgewählt werden, dessen Werte betrachtet oder TF 2 Ist: 38.5°C... -
Seite 15: Ausgänge Schalten
BMS energy ® > Reglerbedienung 5.1.4. Ausgänge schalten Ausgänge In diesem Menü kann die Betriebsart (Modus) für jeden einzelnen Ausgang angesehen bzw. Modus schalten vorgegeben werden. Die Belegung der Ausgänge ist der u. s. Tabelle zu entnehmen. Im Feld „Ausgang“ wird die Ausgangsnummer, im Feld „Modus“ die Betriebsart gewählt:... - Seite 16 BMS energy ® varmeco wärme.nutzen > Reglerbedienung geringe oder sehr große Entfernung zwischen FWE-Modul und Speicher kann die Anpassung dieses Parameters die Regelgüte der Trinkwassererwärmung unmittelbar nach Inbetriebnahme verbessern. Beispiel: Liegt die gemessene TWW-Temperatur nach Inbetriebnahme stark über der geforderten TWW-Temperatur, ist der Einstellwert zu erhöhen (Erfahrungswert: 4 bis 12 l/min über der Standard-...
- Seite 17 BMS energy ® > Reglerbedienung Dieser Menüpunkt dient der Optimierung der Trinkwassererwärmung bei Zirkulationsbetrieb Pumpleistg. gem. TW-Eintr. TWKZi und damit hoher Tauschereintrittstemperatur. Anpassungen sind nur in Abstimmung mit unse- rem Servicepersonal ratsam. TWWs-TWKZi-Diff. unt:15K oben: 7K Ein: dTWKZ mind. + 1.0K Aus: dTWKZ mind.
-
Seite 18: Übersicht Zirkulationspumpenbetrieb
BMS energy ® varmeco wärme.nutzen > Reglerbedienung Übersicht Zirkulationspumpenbetrieb Übersicht zu den Schaltbedingungen für die Zirkulationspumpe in Abhängigkeit von: • ZP-Betriebsart im Anwendermenü - dort Betriebsart bis nächster Schaltpunkt oder ZP-Wochenprogramm • TAKT • BEDARF • • • ZP-Abschaltung im Servicemenü: •... -
Seite 19: A06-Funktion
BMS energy ® > Reglerbedienung Untermenü zur Thermischen Desinfektion (optional, siehe eigene Anleitung) ... Therm. Desinf. ----(THDES)--- Untermenü zur Schaltfunktion (optional, siehe eigene Anleitung) ... Schaltfunktion -------------- Untermenü zur A06-Funktion (optional, siehe eigene Anleitung) ... A06-Funktion ------------- Untermenü für übergeordnete Einstellungen/Funktionen... -
Seite 20: Inbetriebnahme
BMS energy ® varmeco wärme.nutzen > Inbetriebnahme / Normung Inbetriebnahme • Anlage befüllen • Bei Bedarf individuelle Systemein- • Installation auf Dichtigkeit prüfen stellungen vornehmen (vgl. Kap. • Anlage über den Heizungsnotschalter „Systemparameter modifizieren“) einschalten • sobald der obere Speicherbereich warm •... -
Seite 21: Meldungen/Warnungen/Störungen
BMS energy ® > Meldungen Meldungen/Warnungen/Störungen Code Statusmeldungen (LED leuchtet grün) Erläuterung TWW-Erwärmung mit xx°C Die Trinkwasser-Erwärmung ist aktiv TWW-Notbetrieb aktiv! Im Bedienermenü ist TWW-Notbetrieb eingestellt Einspeisen Sol -> SP Die Solaranlage ist aktiv und speist in den Speicher ein... -
Seite 22: Kopiervorlage
BMS energy ® varmeco wärme.nutzen > Kopiervorlage Kopiervorlage Bezeichnung Status/Wert Änderungsdatum Werkseinstellung *) TF 1 - TWW-Temperatur NORM/0.0 TF 2 - Speicher-Temperatur NORM/0.0 TF 3 - TW-Eintrittstemperatur NORM/0.0 TF 4 - ... NORM/0.0 TF 5 - ... NORM/0.0 FWE-Förderpumpe max ... l/min FWE-Förderpumpe max ...
