13

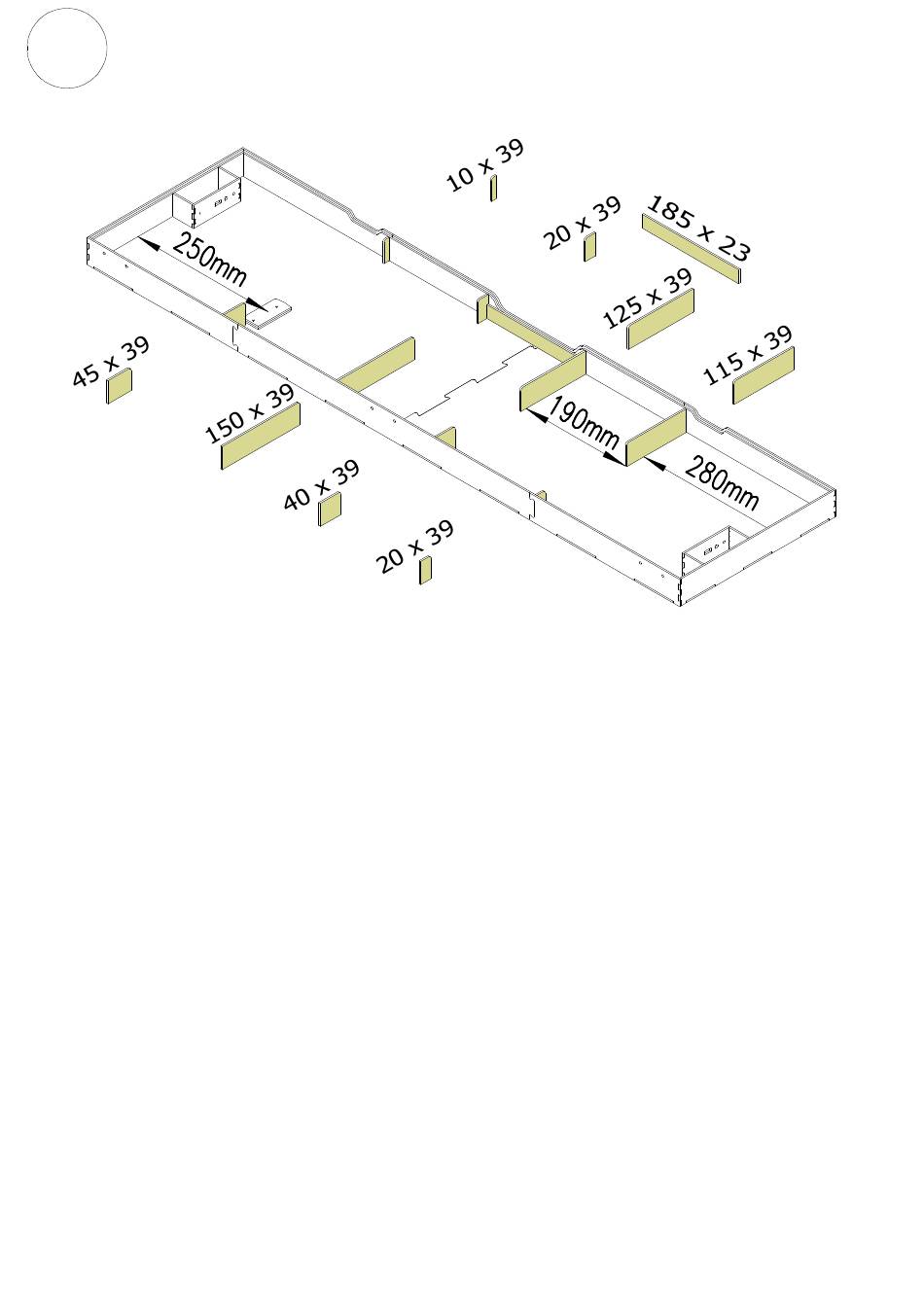

- Alle Verstärkungen nach Abbildung (Siehe oben) rechtwinklig einkleben.
! Der größere Radius der Einzelteile zeigt immer zum Modell, dies soll eine Beschädigung
des Modells beim Einsetzen verhindern.
- Die Verstärkungen (10 x 39, 20 x 39 und 115 x 39) 280mm von Außen gemessen einkleben.
- Die Verstärkung (185 x 23) mittig an der Griffaussparung einkleben.
- Die Verstärkungen (20 x 39 links und 125 x 39 rechts) an der Verstärkung 185 x 23 einkleben.
- Die Verstärkungen (150 x 39 und 40 x 39) jeweils gegenüber nach Abbildung einkleben.
- Die Verstärkung (45 x 39) 250mm von Außen gemessen einkleben.
14
