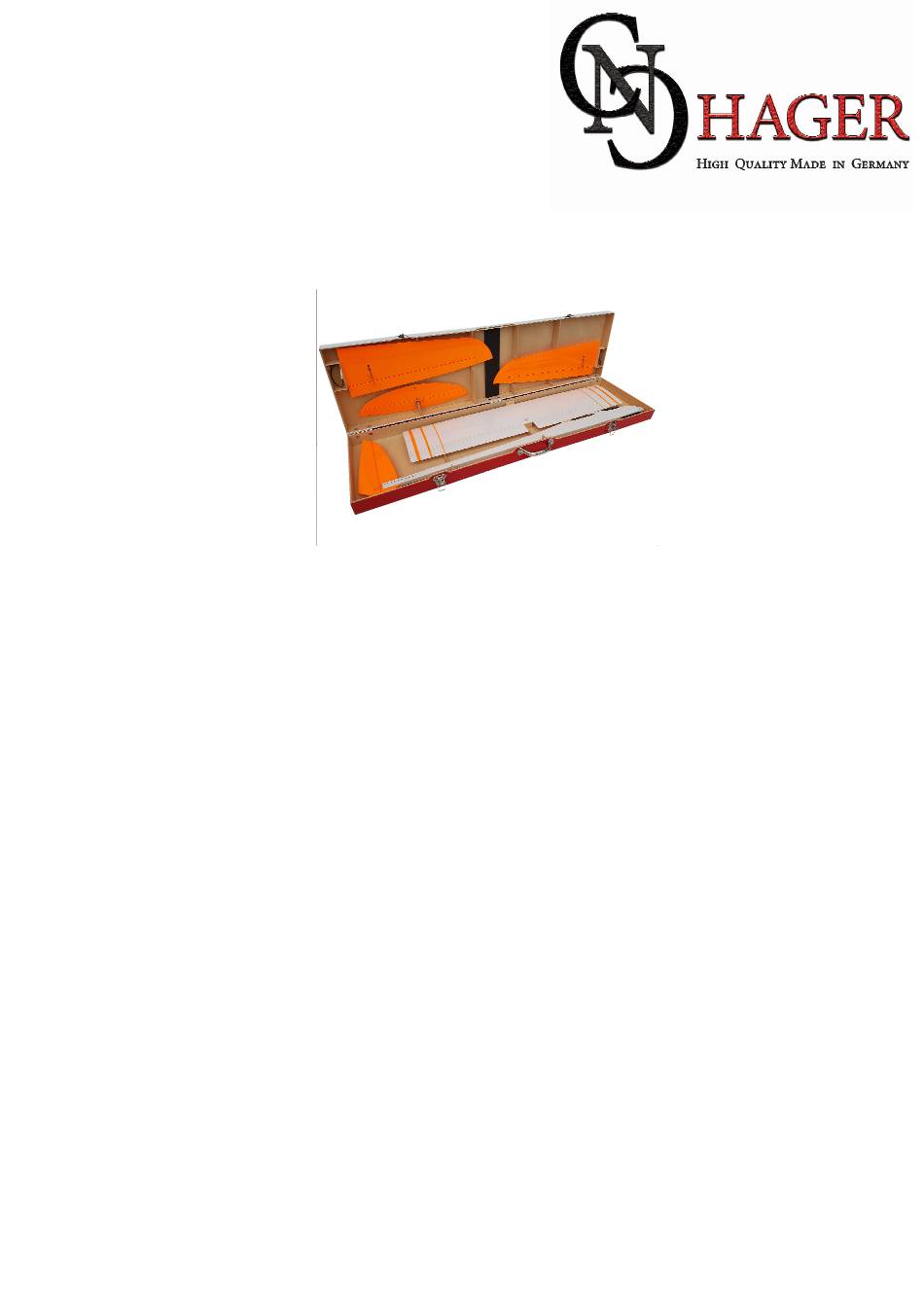

Bauanleitung

Transportkoffer Slope Infusion

Vielen Dank für den Erwerb des "Kofferbausatz für Slope Infusion" und herzlichen Glückwunsch!

Sie haben sich für ein Qualitätsprodukt „Made in Germany" aus dem Hause CNC Hager entschieden.

Bitte lesen Sie diese Bauanleitung vor Baubeginn sorgfältig durch und gehen Sie beim Bauen Schritt

für Schritt vor. Achten Sie beim Zusammenbau der Einzelteile genau auf die gezeigten Abbildungen

in dieser Anleitung um Verwechslungen zu vermeiden.

Setzen Sie alle Einzelkomponenten testweise ohne Klebstoff zusammen um versehentliches

falsch verkleben zu vermeiden.

von Teilen und Werkstoffen sind nach eigenem Ermessen und auf eigene Gefahr durchzuführen, hier kann für

Folgeschäden keine Haftung übernommen werden! Für Folgeschäden, die durch unsachgemäße Veränderungen

an Teilen und Werkstoffen oder beim Flugbetrieb, insbesondere durch übermäßige Belastungen im Flugbetrieb,

unserer Modelle entstehen, kann von uns weder Garantie noch Haftung übernommen werden, da wir die Sorgfalt

der Bauausführung und den ordnungsgemäßen Betrieb des Modells nicht überwachen können. Die in dieser

Zeichnung genannten Zubehörteile, RC - Komponenten und der Antrieb sind lediglich Empfehlungen. Technische

Angaben, insbesondere Abfluggewichte, können je nach Bauausführung abweichen und sind nicht verbindlich.

Diese Bauanleitung ist Bestandteil des Produkts. Wenn Sie das Produkt an Dritte weitergeben, so geben Sie auch

diese Bauanleitung weiter.

Inhaltszusammenfassung für Hager CNC Slope Infusion

Seite 1 Bauanleitung Transportkoffer Slope Infusion Vielen Dank für den Erwerb des "Kofferbausatz für Slope Infusion" und herzlichen Glückwunsch! Sie haben sich für ein Qualitätsprodukt „Made in Germany“ aus dem Hause CNC Hager entschieden. Bitte lesen Sie diese Bauanleitung vor Baubeginn sorgfältig durch und gehen Sie beim Bauen Schritt für Schritt vor.
Seite 2 - Beide Boden nach Abbildung (Siehe oben) ohne Klebstoff korrekt zusammensetzen. - Boden mit dünnflüssigen Sekundenkleber kleben und beidseitig verschleifen. ! Beide Boden mit "Innenseite" markieren um später Verwechslungen zu vermeiden.
Seite 3 - Alle verzahnte Außenteile nach Abbildung (Siehe oben) richtig zuordnen und ohne Klebstoff korrekt zusammensetzen. - Ist nach (Abbildung oben) alles richtig zugeordnet, können die Einzelteile mit dünnflüssigen Sekundenkleber verklebt und beidseitig verschliffen werden.
Seite 4 - Beginnend mit den stirnseitigen Außenteilen, (4x) werden diese (je eines) unter Zuhilfe- nahme von kleinen Anschlagklötzen (4x4 oder 5x5mm Balsa oder ähnl.) auf ein ge- eignetes Baubrett fixiert. (Siehe oben) Hierzu werden die Anschlagklötze unter Zuhilfe- nahme einer geraden Wasserwaage oder ähnliches mit etwas Sekundenkleber auf das Baubrett geklebt.
Seite 5 Bohrer Ø 5,0mm - Nun werden nacheinander alle langen Außenteile aufgedoppelt. Hier genauso verfahren wie unter Punkt 3 beschrieben. Es kostet etwas Zeit und Mühe alle Anschlagklötze zu setzen, aber das Ergebnis spricht später für sich wenn alle Teile exakt aufeinander liegen. - Begonnen wird mit dem vorderen unteren Außenteil (Griffteil), hierzu den ersten Teil des Dopplers auf das fixierte Außenteil kleben.
Seite 6 2x Sperrholz Reststück zwischenlegen! - Den ersten Dopplerteil des Deckels (Siehe oben) auf das mit Klötzen auf dem Baubrett fixierte Außenteil kleben. Hier genauso verfahren wie bei den vorhergehenden Schritten. ! Zur seitlichen Positionsfindung des Dopplers muss hier links und rechts je ein Sperrholz Reststück zwischen Anschlagklotz und Doppler beigelegt werden.
Seite 7 Bohrer Ø 4,0mm ! Darauf achten, die richtigen Dopplerteile mit gleichem Lochabstand (Siehe oben) zu verwenden. - Den ersten Dopplerteil des Unterteils (Siehe oben) auf das mit Klötzen auf dem Baubrett fixierte Außenteil kleben. Hier genauso verfahren wie bei den vorhergehenden Schritten. ! Zur Positionsfindung des Dopplers einen Bohrer Ø...
Seite 8 Bohrer Ø 4,0mm ! Darauf achten, die richtigen Dopplerteile mit gleichem Lochabstand (Siehe oben) zu verwenden. - Den ersten Dopplerteil (Siehe oben) auf das mit Klötzen auf dem Baubrett fixierte Außenteil kleben. Hier genauso verfahren wie bei den vorhergehenden Schritten. ! Zur Positionsfindung des Dopplers einen Bohrer Ø...
Seite 9 - Alle Außenteile zum jeweiligen Boden richtig zuordnen. ! Hierbei darauf achten, dass zum Boden (Unterteil) die richtigen Außenteile mit dem 3mm Dopplerüberstand verwendet werden. (Siehe Oben) Gleiches gilt für den Deckel. Hier müssen alle Außenteile mit dem zurück gesetzten Überstand verwendet werden.
Seite 10 2x Muttern M3 einkleben Mutter M5 einkleben - Alle Innenausbauten nach Abbildung (Siehe oben) zusammensetzen und kleben. ! Um mehrere Lagen exakt übereinander zu bekommen, die Teile in einem Winkel oder ähnliches anlegen. Somit dient der Winkel als Anschlag und die Einzelteile liegen sofort exakt übereinander.
Seite 11 - Alle Einbauten für das Unterteil nach Abbildung (Siehe oben) einsetzen und kleben. - Die Flächenaufnahme 605mm von Außen gemessen einkleben.
Seite 12 - Alle Einbauten für das Oberteil nach Abbildung (Siehe oben) einsetzen und kleben. ! Darauf achten, dass die Außenflächenhalterungen richtig herum eingesetzt werden. - Beide Halterungen im Abstand von 45mm nach Außen einkleben. - Die Höhenleitwerksaufnahme bei 250mm und 55mm von Außen gemessen einkleben.
Seite 13 - Alle Verstärkungen nach Abbildung (Siehe oben) rechtwinklig einkleben. ! Der größere Radius der Einzelteile zeigt immer zum Modell, dies soll eine Beschädigung des Modells beim Einsetzen verhindern. - Die Verstärkungen (230 x 15 und 215 x 15) bei 280mm von Außen gemessen einkleben. - Die Verstärkungen (25 x 42 und 15 x 42) bei 280mm von Außen gemessen einkleben.
Seite 14 - Alle Verstärkungen nach Abbildung (Siehe oben) rechtwinklig einkleben. ! Der größere Radius der Einzelteile zeigt immer zum Modell, dies soll eine Beschädigung des Modells beim Einsetzen verhindern. - Die Verstärkungen (10 x 39, 20 x 39 und 115 x 39) 280mm von Außen gemessen einkleben. - Die Verstärkung (185 x 23) mittig an der Griffaussparung einkleben.
Seite 15 - Die Rosetten zur Außenflügelaufnahme mit Sekundenkleber aufdoppeln. - Beide Außenflügel mit der Unterseite nach oben und den vorher aufgeschobenen Rosetten in den Aufnahmen ganz einschieben. - Die Außenflügel so ausrichten, dass die Flügelspitzen ca. 10mm vom Boden weg sind. (geeignetes Material unterlegen.) - Die Rosetten nach Außen schieben und leicht mit Sekundenkleber fixieren.
Seite 16 - Nach der Bespannung bzw. der Lackierung können alle Beschläge montiert werden. - Alle Einpressmuttern (4x M4 und 12x M3), mit einer großen Auflagefläche die zum Schutz des Koffers dient, einpressen bzw. mit geeigneter Schraube einziehen. - Den Hohlgriff mit (4x Inbus- Schrauben M4x12) montieren. - Alle drei Scharniere mit (12x Senk- Schrauben M3x8) montieren.
