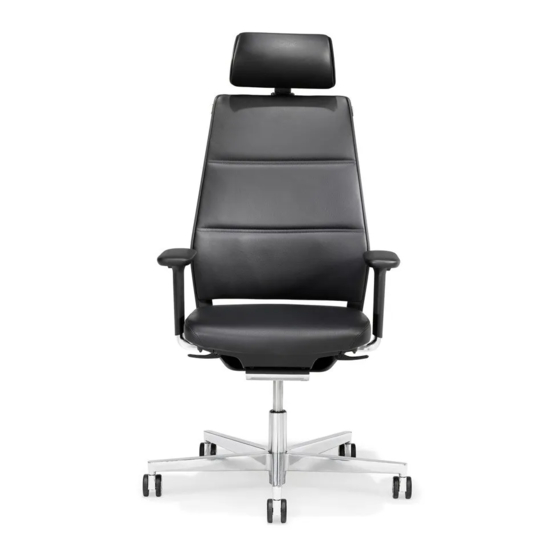

Kusch + Co 6000 SAO PAULO Montageanleitung

6 0 0 0 S Ã O P A U L O
D E S I G N B Y N O R B E R T G E E L E N
Montageanleitung

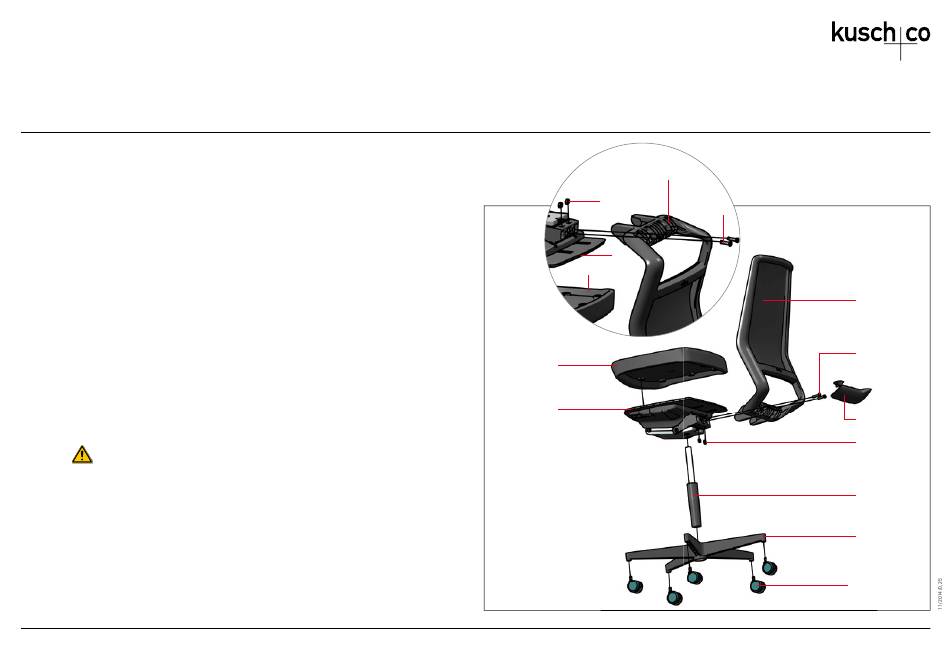

A Verpackte Teile aus dem Karton entnehmen.
B Plastikschutz der Drehstuhlrollen entfernen und Drehstuhlrollen (3/4) bis zum Einrasten in das
Fußkreuz (5) einstecken.
C Gasfeder (7) ohne Kraftaufwand mit dem dickeren Unterteil bis zum Anschlag in die zylindrische
Bohrung in der Mitte des Fußkreuzes einstecken.
D Separaten gepolsterten Sitz (2a) auf die vormontierte Sitzeinheit in die vorgesehenen Klipse
aufstecken bis diese hörbar einrasten. Vormontierte Sitzeinheit (2), ohne bzw. mit Armlehnen)
mit der Sitzfl äche nach unten auf eine ebene Fläche aufl egen, die 2 Muttern (8) in die
Aus sparungen stecken und bis zum Boden einfallen lassen.
E Rücken (1) laut Zeichnung in die Rasten einstecken, die 2 Gewindeschrauben (9) durch die
Aussparungen im Rücken einstecken und mittels mitgeliefertem Inbusschlüssel, Schlüsselweite
7 mm, anziehen (ca. 40 Nm). Abdeckung (6) aufstecken und bis zum Einrasten festdrücken,
evtl. mit Handrücken oder weichem Gegenstand bis zum Einrasten nachdrücken.
F Sitz- und Rückeneinheit umdrehen und auf den Kopf der Gasfeder aufstecken.
G Auf den Stuhl setzen und alle Funktionen (besonders Sitzhöhenverstellung) prüfen.
Sicherheit
Austausch und Arbeiten an der Gasfeder dürfen nur durch eingewiesenes Personal durchgeführt
werden. Gasfeder nicht erhitzen oder gewaltsam öffnen.
Bei Wechsel des Fußbodenbelags sollten die Rollen ausgetauscht werden. (Harter Rollenbelag
für weiche Böden zum Beispiel für Teppich, weicher Rollenbelag für harte Böden, zum Beispiel für
Parkett, Fliesen, Kunststoffbeläge.)
Kusch+Co GmbH & Co. KG P.O. Box 1151 59965 Hallenberg Germany T +49 2984 300-0 F +49 2984 3004-100 welcome@kusch.com www.kusch.com
(1)
(8)
(2)
(2a)
(2a)
(2)
(9)
(1)
(9)
(6)
(8)
(7)
(5)
(3/4)
