RACK-12/SW
Bestellnummer 24.8850
RACK-20/SW
Bestellnummer 24.8860
ELECTRONICS FOR SPECIALISTS
ELECTRONICS FOR SPECIALISTS
Geräterack
Diese Anleitung richtet sich an Benutzer ohne
besondere Fachkenntnisse. Bitte lesen Sie die
Anleitung vor dem Betrieb gründlich durch und
heben Sie sie für ein späteres Nachlesen auf.
1 Verwendungsmöglichkeiten
Dieses Rack dient zur Aufnahme von Audiogeräten
mit einer Breite von 482 mm (19"). Die Aufnahme­
kapazität beträgt 12 HE für das Modell RACK­12 / SW
bzw. 20 HE für das Modell RACK­20 / SW (1 Höhen­
einheit HE = 44,5 mm). Montagematerial für den
Einbau der Geräte liegt dem Rack bei.
RACK-12 / SW
ELECTRONICS FOR SPECIALISTS
2 Montage
Wird das Rack zweckentfremdet, falsch montiert
oder überladen, kann für eventuelle Schäden keine
Haftung übernommen werden.
Soll das Rack endgültig aus dem Be trieb genom­
men werden, übergeben Sie es zur umweltfreundli­
chen Entsorgung einem örtlichen Recycling betrieb.
Das Rack besteht aus folgenden Komponenten:
– 4 Rackwände (1 Deckel, 1 Bodenplatte, 2 Seiten­
teile)
– 4 Rollen inkl. 4 Montageplatten und 16 Kreuz­
schlitzschrauben M4×6
– 2 Griffschalen mit 8 Kreuzschlitzschrauben M3×5
und 8 Muttern M3
– 20 Kreuzschlitzschrauben M4×6 für den Zusam­
menbau der 4 Rackwände sowie
ein Satz Kreuzschlitzschrauben M6×12 inkl. Käfig­
muttern M6 und Kunststoffscheiben für den Ein­
bau der Geräte
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
by MONACOR INTERNATIONAL. All rights reserved.
©
ELECTRONICS FOR SPECIALISTS
ELECTRONICS FOR SPECIALISTS
4 ×
ELECTRONICS

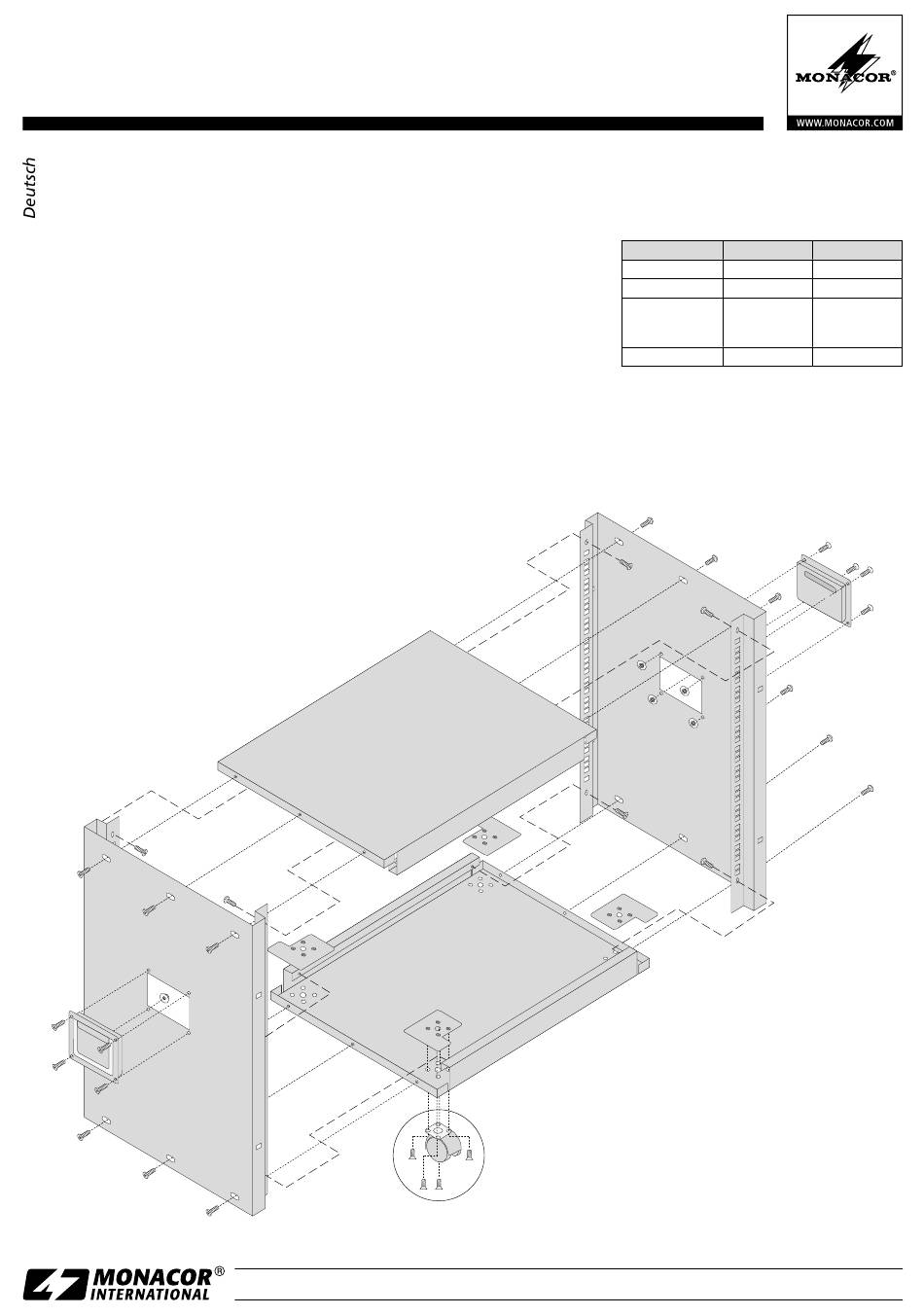

Die komplette Montage ist aus der Abbildung ersicht­
lich. Montieren Sie zuerst die Griffschalen und Rollen.
Bauen Sie danach die vier Rackwände zusammen.
Ziehen Sie alle Schrauben fest an und kontrollieren
Sie nach einiger Zeit noch einmal deren festen Sitz.
Technische Daten
RACK-12/SW
Aufnahmekapazität
12 HE
maximale Traglast
65 kg
Breite
548 mm
Höhe
700 mm
Tiefe
435 mm
Gewicht
12 kg
Änderungen vorbehalten.
A-0064.99.02.01.2016
RACK-20/SW
20 HE
80 kg
548 mm
1055 mm
435 mm
18 kg
