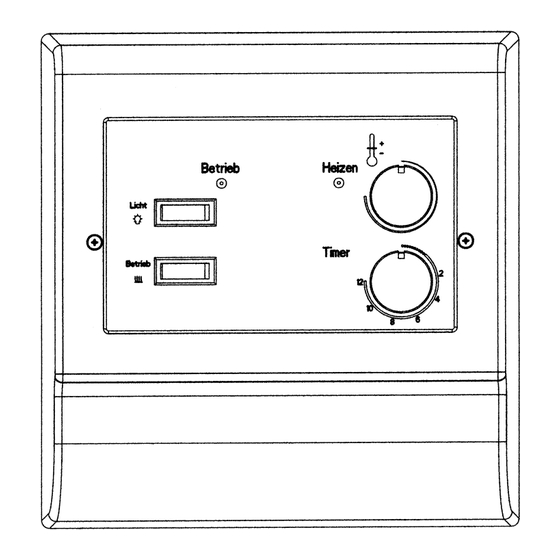

ISC ESS 9003-T Montage- Und Bedienungsanleitung
Saunasteuergerät
Verwandte Anleitungen für ISC ESS 9003-T
Inhaltszusammenfassung für ISC ESS 9003-T
- Seite 1 Anleitung ESS 9003-T 05.08.2002 13:00 Uhr Seite 1 Montage- und Bedienungsanleitung Saunasteuergerät 9003-T Art.-Nr.: 500.0602.20.00 37.460.49...
-
Seite 2: Sicherheitshinweise
Anleitung ESS 9003-T 05.08.2002 13:01 Uhr Seite 2 Inhalt Montage: Bitte die Originalverpackung solange aufbewahren Sicherheitshinweise bis der Probelauf erfolgreich abgeschlossen ist! Technische Daten Das Steuergerät soll an der Außenwand in der Nähe Lieferumfang des Ofens Abb. 1 montiert werden. In den meisten Montage Fällen ist der Montageort durch Leerrohre... - Seite 3 Anleitung ESS 9003-T 05.08.2002 13:01 Uhr Seite 3 durch die Leerrohre zur Steuerung. Bemerkung: Sollten in der Saunakabine keine Leerrohre vorhanden sein, bohren Sie neben der Lufteintrittsöffnung ein Loch und verlegen Sie an der Außenseite die Silikonleitung in einem geeigneten Installationsrohr oder Kabelkanal zur Steuerung.
- Seite 4 Anleitung ESS 9003-T 05.08.2002 13:01 Uhr Seite 4 Die Anschlußleitung des Temperaturfühlers (weiß 1 Bedienung und Funktion und weiß 2) und der Übertemperatursicherung (rot 1 Die Anordnung der Bedienelemente entnehmen Sie und rot 2) werden durch das vorher gebohrte 8 mm Bild 7 Loch an der Decke gesteckt.
- Seite 5 Anleitung ESS 9003-T 05.08.2002 13:01 Uhr Seite 5 Schalten Sie den Betriebsschalter ein (die Gerät läßt sich einschalten ( grüne LED leuchtet ), Aktivierung der Zeitvorwahl wird durch Blinken der Ofen heizt, aber die vorgewählte Temperatur wird Heizbetriebsanzeige (Pos. 6) signalisiert).
-
Seite 6: Anschlußplan Für 7,5 Kw Und 9 Kw Ofen
Anleitung ESS 9003-T 05.08.2002 13:01 Uhr Seite 6 Anschlußplan für 7,5 kW und 9 kW Ofen... - Seite 7 Anleitung ESS 9003-T 05.08.2002 13:01 Uhr Seite 7 Feinsicherung T 80 mA Temperaturfühler (Ofen)
-
Seite 8: Anschlußplan Für 3,3 Kw Und 3,6 Kw-Ofen
Anleitung ESS 9003-T 05.08.2002 13:01 Uhr Seite 8 Anschlußplan für 3,3 kW und 3,6 kW-Ofen... - Seite 9 Anleitung ESS 9003-T 05.08.2002 13:01 Uhr Seite 9 Feinsicherung T 80 mA Temperaturfühler (Ofen)
- Seite 10 Anleitung ESS 9003-T 05.08.2002 13:01 Uhr Seite 10 Ersatzteilzeichnung ESS 9003-T I.-Nr.: 00012...
-
Seite 11: Ersatzteilliste Ess 9003-T
Anleitung ESS 9003-T 05.08.2002 13:01 Uhr Seite 11 Ersatzteilliste ESS 9003-T I.-Nr.: 00012 Pos. Bezeichnung Ersatzteil-Nr. Gehäuseunterteil 82.404.70 Schutzleiterklemme 70.309.36 Steuergerätplatine komplett 74.100.15 Steckachse für Bedienknauf 77.000.13 Displayeinsatz 82.404.66 Fronttafel 82.404.55 Bedienknauf 57.009.02 Umschalter 70.002.00 Gehäuseoberteil 82.404.60 Schraube-SPAX 3,5 x 25 mm 50.612.42... -
Seite 12: Eg-Konformitätserklärung Ec Declaration Of Conformity
Anleitung ESS 9003-T 05.08.2002 13:01 Uhr Seite 12 EG-Konformitätserklärung EC Declaration of Conformity ISC GmbH Wir/We Internationals Service Center Eschenstraße 6 D-94405 Landau/Isar erklären hiermit, daß die nachfolgende genannte Maschine den einschlägigen grund- legeneden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinie entspricht declare, that the following machinery complies with all the essential health and safety requirements of the EC Directive. - Seite 13 Anleitung ESS 9003-T 05.08.2002 13:01 Uhr Seite 13 Service-Abwicklungsformular: Falls Ihr Steuergerät einmal defekt ist! Garantieanfrage Reparaturanfrage (kostenpflichtige Reparaturen) Bei einem Defekt des gelieferten Steuergerätes ist dieser Vordruck von Ihnen sorgfältig auszufüllen und zusammen mit dem defekten Steuergerät und Fühler sowie einer Kopie des Kaufbeleges und die Elektrikerbestätigung an unsere Service-Abteilung zu senden, da sonst keine Reklamationsbearbeitung...
- Seite 14 Anleitung ESS 9003-T 05.08.2002 13:01 Uhr Seite 14 Notizen:...
- Seite 15 Anleitung ESS 9003-T 05.08.2002 13:01 Uhr Seite 15 Notizen:...
- Seite 16 Anleitung ESS 9003-T 05.08.2002 13:01 Uhr Seite 16 Technische Änderungen vorbehalten 58.547.98 · wegm. 08/2002...
