Inhaltszusammenfassung für ISC ESS 9000-T

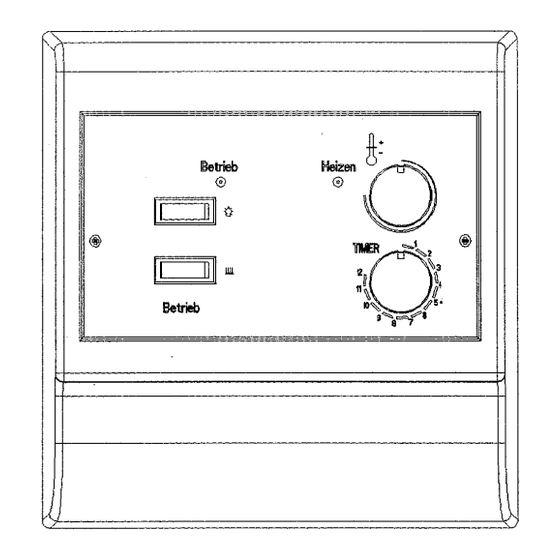

- Seite 1 Montage- und Bedienungsanleitung Saunasteuergerät 9000-T Art.-Nr.: 500.0602.00.00 37.460.48...
-
Seite 2: Inhaltsverzeichnis
Inhalt Montage: Sicherheitshinweise Das Steuergerät soll an der Außenwand in der Nähe Technische Daten des Ofens Abb. 1 montiert werden. In den meisten Lieferumfang Fällen ist der Montageort durch Leerrohre Montage vorgegeben , daher ist die Steuerung mit den Elektroanschluß Kabeldurchführungen über den Leerrohren zu Montage der Fühlerleitung befestigen. -
Seite 3: Elektroanschluß
Anschluß der Kabinenbeleuchtung: Die Kabinenleuchte muß min. eine Temperatur von 140°C aushalten und Spritzwassergeschützt (IP54) sein. Beachten Sie, daß die Leuchte niemals in der Nähe des Ofens, sondern an dem vom Kabinenhersteller angegebenen Platz montiert wird. Die Anschlußleitung muß ebenfalls den Temperatur- anforderungen von min. -
Seite 4: Inbetriebnahme
weiß 2 (Abb. 6) der Fühlerplatine an. Das gleiche 5 = Anzeige für Betriebsbereitschaft machen sie mit dem roten Kabel an den Klemmen 6 = Anzeige für Heizbetrieb rot 1 und rot 2 (Abb. 6). Anschließend klemmen Sie nach dem aufgeklebten Anschlußplan in der Inbetriebnahme: Steuerung das weiße Kabel an die Klemme weiß... - Seite 5 Der Drehregler muß einen Links und Rechtsan- Übertemperatursicherung überbrücken schlag haben und darf sich nicht um die eigene (ausschließlich nur für Testzwecke erlaubt) Achse drehen lassen. Spannung an den Anschlußklemmen messen. Bei defekter Übertemperatursicherung liegen ca. Gerät läßt sich einschalten, Ofen heizt nicht. 24 V ~ an.
-
Seite 6: Anschlußplan Für 7,5 Kw Und 9 Kw Ofen
Anschlußplan für 7,5 kW und 9 kW Ofen... -
Seite 7: Anschlußplan Für 3,3 Kw Ofen
Anschlußplan für 3,3 kW Ofen... - Seite 8 Ersatzteilzeichnung ESS 9000-T I.-Nr.: 90018...
-
Seite 9: Ersatzteilliste Ess 9000-T
Ersatzteilliste ESS 9000-T I.-Nr.: 90018 Pos. Bezeichnung Ersatzteil-Nr. Gehäuseunterteil 82.404.51.01 Schutzleiterklemme 70.309.36 Steuergerätplatine komplett 74.100.13 Gehäuseoberteil 82.404.51.02 Fronttafel 82.404.56 Bedienknauf 57.009.01 Umschalter 70.002.00 o.B. Steuerungsgehäuse komplett 82.404.51 o.B. Temperaturfühlergehäuse 82.404.52 o.B. Temperaturfühlerplatine 74.100.12 o.B. Fühlerleitung weiß 2 m 80.301.21 o.B. -
Seite 10: Eg-Konformitätserklärung
EC Directive. Geräteart Sauna-Steuergerät Description of machinery: ESS 9000-T Type of machinery: EG-Richtlinien/EC Direktives: ❏ EG Maschinenrichtlinie 89/392/EWG mit Änderungen EC Direktive for machinery 89/392/EEC with amendments ❏... - Seite 11 Notizen:...
- Seite 12 Technische Änderungen vorbehalten 58.547.92 · wegm. 10/2000...
