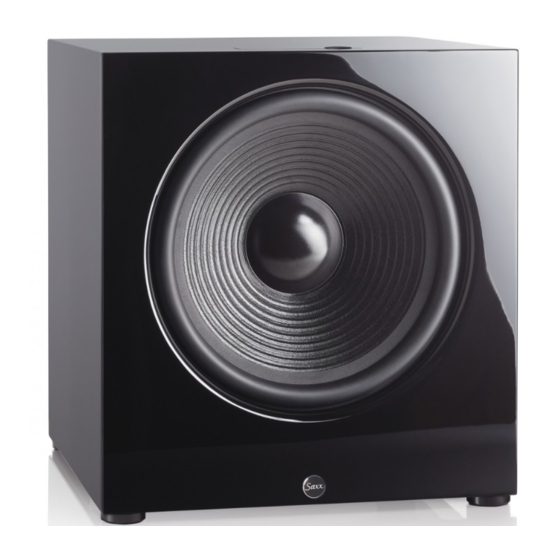

Saxx DS 120 DSP Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Saxx Anleitungen
  4. Subwoofer
  5. DS 120 DSP
  6. Bedienungsanleitung

Saxx DS 120 DSP Bedienungsanleitung

Vorschau anzeigen
1
Inhalt
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Inhaltsverzeichnis

Quicklinks

SUBWOOFER
Bedienungsanleitung DS 120/150 DSP
GERMAN
ENGINEERING
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Saxx DS 120 DSP

Inhaltszusammenfassung für Saxx DS 120 DSP

  • Seite 1 SUBWOOFER Bedienungsanleitung DS 120/150 DSP GERMAN ENGINEERING...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise ......... . 2 Pflegehinweise .

  • Seite 3: Sicherheitshinweise

    Vielen Dank, dass Sie sich für ein SaxxTec Produkt entschieden haben! Mit den folgenden Tipps möchten wir Ihnen bei Anschluss und Betrieb Ihres aktiven Subwoofers behilflich sein, damit Sie das bestmögliche Ergebnis erzielen. Sicherheitshinweise Lesen Sie die vorliegende Bedienungsanleitung bitte sorgfältig und befolgen Sie alle Schritte, die für die Inbetriebnahme angegeben sind.
  • Seite 4 mechanisch beschädigt werden. Stellen Sie sicher, dass ein Abstand von min- destens 5 cm für ausreichende Belüftung rund um das Gehäuse freibleibt. Der Tieftöner, die Bassreflexöffnung und eventuell vorhandene Belüftungsöffnungen dürfen nicht durch Zeitungen, Tischdecken, Vorhänge oder ähnliches verdeckt werden. •...

  • Seite 5: Pflege Der Lautsprecher

    Pflege der Lautsprecher Ihren SaxxTec-Subwoofer reinigen Sie am besten mit einem trockenen, weichen Tuch. Verwenden Sie keine Lösungsmittel. Die Lautsprechersysteme (Tieftöner) sollten Sie nur bei starker Verschmutzung reinigen (geringe Mengen Staub sind akustisch bedeutungslos). Dies sollte ausschließlich mit einem trockenen, weichen Tuch oder Pinsel und nur ganz geringem Druck geschehen, da die Gefahr besteht, sie zu beschädigen.

  • Seite 6: Subwoofer-Elektronik Und Display

    Subwoofer-Elektronik und Display (Modellunterschiede bedingen eine unterschiedliche Position der Bedienelemente!) 1. XLR Balanced Input Für die Verbindung mit einem BALANCED symmetrischen Vorverstärkerausgangs 2. XLR Balanced Output INPUT Zur ungefilterten Weiterleitung des Balanced Input Signals an einen weiteren Subwoofer oder Endverstärker 3.
  • Seite 7 Das Display schaltet nach kurzer Zeit automatisch aus. MIt Betätigung des Einstellknopfes leuchtet es automatisch wieder auf. 11. Fernbedienung Alle Einstellungen sind über die mitgelieferte Fernbedienung möglich NIGHT DEEP STANDARD MUSIC USER 1 USER 2 USER 3 USER 4 Saxx deepSOUND...

  • Seite 8: Anschluss

    Anschluss Bitte schließen Sie das Gerät mit dem beiliegenden Netzkabel an der nachstehend abgebildeten Netzbuchse an. Bevor Sie den Subwoofer an Ihre HiFi- oder Surround- Anlage anschließen, achten Sie bitte darauf, dass er ausgeschaltet ist, bzw. dass die Betriebskontrollanzeige nicht leuchtet. 1.

  • Seite 9: Usb-Anschluss

    2. Anschlussvariante (Subwoofer in einer Surroundanlage) Ihr Surroundverstärker oder -receiver verfügt über einen SUB-OUT den Sie per Cinch (Links, rechts oder beide per Y-Kabel) oder XLR mit Ihrem Subwoofer verbinden. BALANCED Surround- INPUT Verstärker Output OUTPUT Output Surround- UNBALANCED Verstärker Surround- Sub Pre-Out UNBALANCED...

  • Seite 10: Inbetriebnahme

    Inbetriebnahme Die Einrichtung eines Subwoofers erfordert viel Geduld. Insbesondere hat natür- lich schon die Aufstellung einen markanten Einfluss auf den Klang. Ein einfaches Messsystem (REWJ zusammen mit dem bei uns erhältlichen USB-Mikrofon macht die Einmessung erst gezielt wirksam. Nach korrekter Verkabelung schalten Sie bitte zunächst Ihren Verstärker und dann Ihren Subwoofer mittels des Netzschalters an der Rückwand ein.

  • Seite 11: Lcd Display Funktionen/Weitere Einstellmöglichkeiten

    LCD Display Funktionen/Weitere Einstellmöglichkeiten: Grundsätzlich sind in allen Menüpunkten die aktiven Einstellungen mit einem Stern gekennzeichnet Einstellungen müssen mit der „ENTER“ Taste bestätigt werden, damit sie übernommen werden. Saxx deepSOUND Welcome Screen Saxx deepSOUND Volume -90 ..+10 Subsonic Freq.
  • Seite 12 ACHTUNG! Die maximale Lautstärke des Subwoofers lässt sich nur erreichen, wenn die Lautstärke (Volume) am Subwoofer auf 0dB oder höher eingestellt ist. Subsonic Freq Einstellung der unteren Trennfrequenz (Off/20,3-40,5 Hz). Wenn Sie alle unteren darstellbaren Frequenzen spielen lassen wollen – je nach EQ-Einstellungen bis zu 14 Hz (DS 150 DSP)/16 Hz (DS 10 DSP) –...

  • Seite 13: Software

    Auto Off Einstellungen 10, 20, 30 Minuten oder Off. Store Data Abspeichern der Änderungen auf User 1 - 4. Nach dem Speichern muss die Mel- dung „Successful“ im Display erscheinen. Danach ist das neue Profil automatisch aktiv. Software Info Versionsinfo der installierten Software Software deepSOUND DS 120/150 DSP Um Ihnen erweiterte Einstellungen und einen Reset des DSP auf die Werkseinstel- lungen zu ermöglichen, gibt es eine passende Softwarelösung.

  • Seite 14: Menüführung

    Menüführung File Load file to device Laden einer einzelnen Konfigurationsdatei vom PC zum Subwoofer. Save file from device Speichern einer einzelnen Konfigurations- datei vom Subwoofer zum PC. Save all presets to PC Speichern der gesamten Konfiguration des Subwoofers auf den PC. Load all presets from PC Laden der gesamten Konfiguration vom PC zum Subwoofer.
  • Seite 15 Bedienfelder/Buttons Das aktive/ausgewählte Profil ist blau hinterlegt! Volume Regelt die Lautstärke des Subwoofers. Mute Schaltet den Subwoofer auf stumm. Crossover Einstellung der oberen und unteren Trennfrequenz. Einstellung der einzelnen EQ 1–9/User EQ 1–5. Wir empfehlen die EQs 1–4 nicht zu verändern, da sie die Grundeinstellung des Subwoofers darstellen.
  • Seite 16 Limit Der Limiter ist auf -2 dB eingestellt. Diese Einstellung dient dem Schutz des Tieftöners und kann nicht verändert werden. Zusätzlich kann hier die Phase in 45°-Schritten bis maximal 315° angepasst werden. Recall Nach Anklicken eines Profils und anschließendem Klicken auf Recall wird das entsprechende Profil geladen.

  • Seite 17: Mögliche Bedienungsfehler

    Störung Ursache Abhilfe Es kommt kein Ton a) Verkabelung falsch a) Kontrollieren Sie, ob die Verka- (siehe auch 6) belung nach Bedienungsanlei- tung ausgeführt wurde. b) Anlage nicht eingeschaltet b) Anlage einschalten und Laut- stärke auf ca. 9 Uhr stellen. c) Verstärker defekt c) Überprüfen Sie Ihre Elektronik auf mögliche Defekte.

  • Seite 18: Garantie

    Garantie Garantiefall SaxxTec erbringt die nachfolgend genannten unentgeltlichen freiwilligen Garantieleistungen nach Maßgabe der folgenden Bestimmungen, wenn bei einem SaxxTec-Produkt während der Garantiezeit Material- oder Herstellungsfehler auftreten und das Produkt nicht mehr für die im jeweiligen Benut- zerhandbuch des Produkts beschriebene gewöhnliche Verwendung geeignet ist. Ein Garantieanspruch ist ausgeschlossen, wenn ·...

  • Seite 19: Garantiekarte

    Garantiekarte Serien-Nr. Kaufdatum An der Waldbühne 7 31535 Neustadt Telefon +49 (0) 50 32-9 56 71 20 +49 (0) 50 32-9 56 71 29 E-Mail info@saxx-audio.de www.saxx-audio.de...
  • Seite 20 SaxxTec GmbH & Co. KG · D-31535 Neustadt · Germany Tel. +49 50 32.95 67 12 0 · info@saxx-audio.de...

Diese Anleitung auch für:

Ds 150 dsp
