Step 5
1 Warnungen / Informationen
5

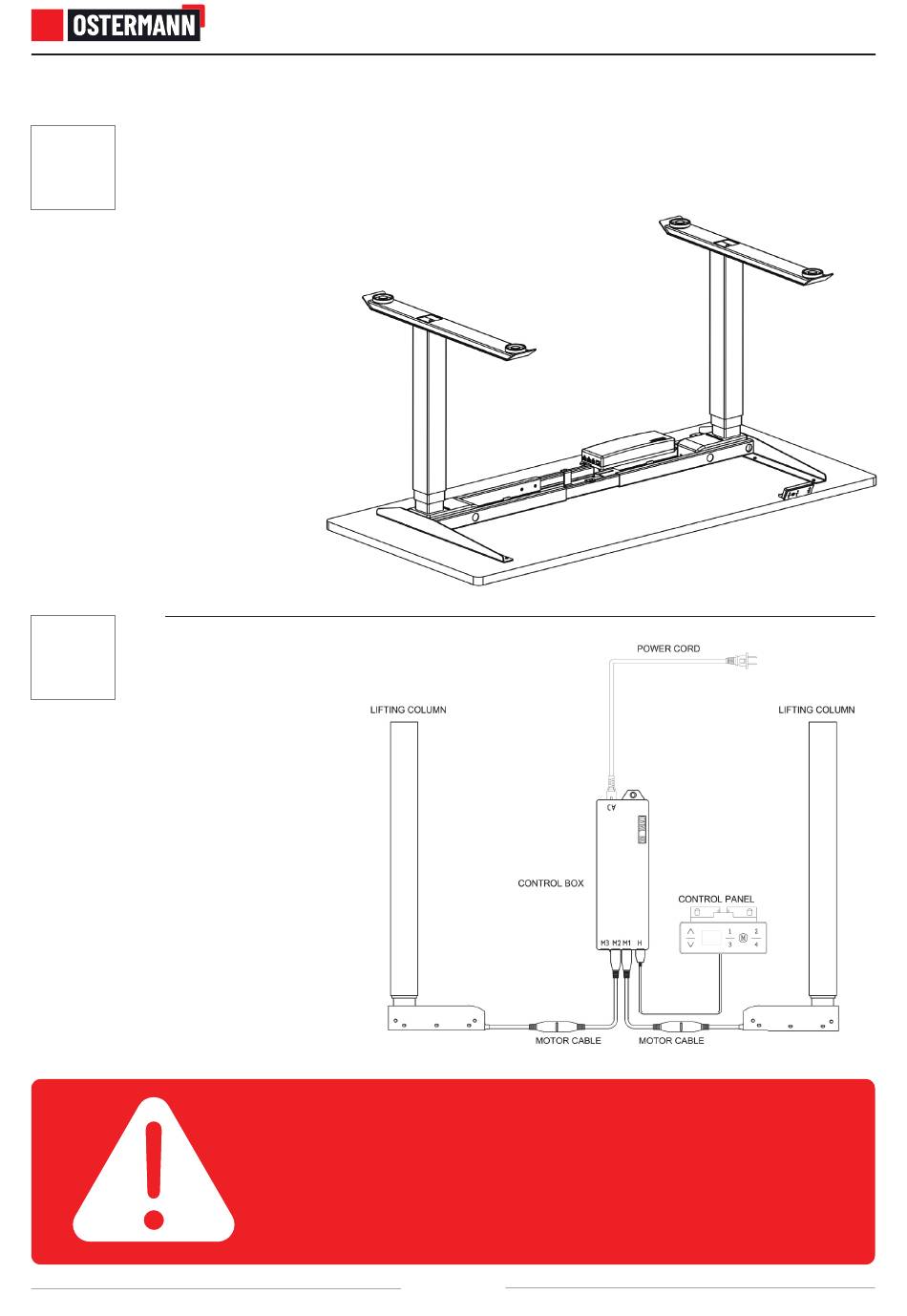

Mount the control box to the top frame like the below photo.
2 Benutzung/ Haftung
3 Montage
3.1 Werkzeuge
3.2 Montage
Schieben Sie die Kontrollbox in den
4 Benutzung
dafür vorgesehenen Halter.
5 Problembehandlung
Mount the control box to the top frame.
6 Daten
7 Einstellung der LED-Rücklaufhöhe
8 Einstellung der oberen und unteren Grenzen
6
Verbinden Sie die Kabel.
Connect the cables.
2
Wichtig: Bei Gebrauch von 2 Hubsäulen sind die beiden Kabel unbedingt mit den Buch-
sen "1" und "2" der Steuereinheit zu verbinden. Die Buchse "3" darf nur in Zusammen-
hang mit einer dritten Hubsäule verwendet werden.
Important: When using only 2 lifting columns the connecting cables must be plugged
into the sockets marked "1" ans "2" on the control box. The socket marked "3" is only
to be used when connecting a third lifting column.
www.ostermann.eu
6
MONTAGE / ASSEMBLY INSTRUCTIONS
