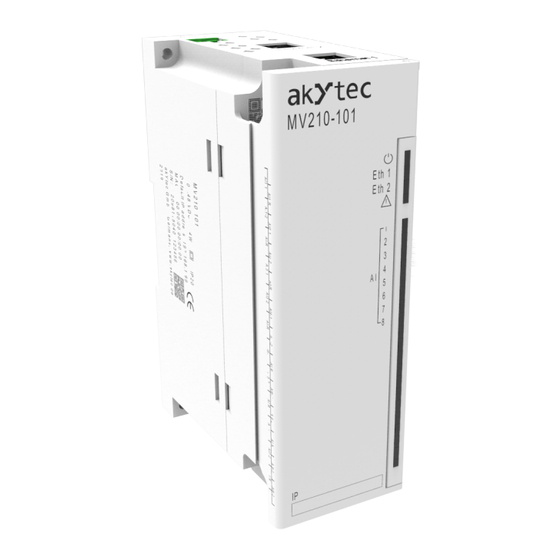

Akytec MV210-101 Bedienungsanleitung
Analog-eingangsmodul
Vorschau ausblenden
Andere Handbücher für MV210-101:
- Bedienungsanleitung (42 Seiten) ,
- Bedienungsanleitung (41 Seiten)
Verwandte Anleitungen für Akytec MV210-101
Inhaltszusammenfassung für Akytec MV210-101
- Seite 1 MV210-101 Analog-Eingangsmodul Bedienungsanleitung MV210-101_3-DE-34798-1.13 © Alle Rechte vorbehalten Technische Änderungen und Druckfehler vorbehalten. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de...
-
Seite 2: Inhaltsverzeichnis
6.3 Passwort für den Modulzugriff ..................40 6.4 Firmware-Aktualisierung ....................40 6.5 Einstellung der Echtzeituhr ..................41 6.6 Wiederherstellen von Standardeinstellungen...............41 7 Wartung ..........................42 akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... - Seite 3 7.1 Allgemeine Anweisungen...................42 7.2 Batteriewechsel ......................42 8 Transport und Lagerung ....................44 9 Lieferumfang ........................45 Appendix A Verschlüsseln der Protokolldatei..............46 akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de...
-
Seite 4: Warnhinweise
Sachschäden führen kann. HINWEIS Das Schlüsselwort HINWEIS weist auf hilfreiche Tipps und Empfehlungen sowie Informationen für effizienten und reibungslosen Betrieb hin. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 5: Sicherheit
Sicherheitsanforderungen gelten. Die Nichtbeachtung dieser Warnungen kann zu Personen- oder Sachschäden führen. Die Firma Akytec übernimmt keine Haftung für technische oder redaktionelle Fehler oder Auslassungen in diesem Dokument. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 6: Einleitung
Anschluss, Einstellung und Wartung des Gerätes dürfen nur von qualifiziertem Fachpersonal nach dem Lesen dieser Bedienungsanleitung vorgenommen werden. Bestellnummer: MV210-101. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 7: Abkürzungen
– USB ist ein serielles Bussystem zur Verbindung eines Computers mit externen Geräten. – UTC ist die koordinierte Weltzeit. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 8: Übersicht
Jeder Eingang kann unabhängig voneinander zu einem der Typen konfiguriert werden. Die Module werden in verschiedenen Bereichen der Industrie und Landwirtschaft eingesetzt. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 9: Technische Daten
+25 °C Ungenauigkeit bei einer Temperatur max. 10 Sekunden pro Tag von –40 °C Batterietyp CR2032 6 Jahre Batterielebensdauer akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... - Seite 10 Cu53 -50...+200 °С Thermoelemente nach GOST 8.585L -200…+800 °С -200…+1200 °С 0,1 °C ±0,5 % -200…+1300 °С -200…+1360 °С akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de...
-
Seite 11: Isolierung Der Gerätekomponenten
Doppelte Isolierung (DIs) verwendet wird, um den Schutz gegen elektrischen Schlag im Falle eines Versagens der Hauptisolierung zu gewährleisten. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 12: Umgebungsbedingungen
Die Beständigkeit gegen mechanische Einflüsse während des Betriebs des Gerätes entspricht IEC 61131-2-2012. Die Beständigkeit gegen Witterungseinflüsse im Betrieb des Gerätes entspricht IEC 61131-2-2012. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 13: Installation
Abb. 3.1 Richtige Installation Abb. 3.2 Unsachgemäße Installation VORSICHT Langzeitbetrieb des Moduls bei unsachgemäßer Installation kann zu Beschädigungen führen (siehe Abbildung 3.2). akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... - Seite 14 3 Installation Abb. 3.4 Einstellmaß Abb. 3.3 Maßbild akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de...
-
Seite 15: Anschluss
Tabelle 4.1 Klemmenbelegung Bezeichnung Beschreibung AI1-1, AI1-2 – AI8-1, AI8-2 Analoge Eingänge AI1 – AI8 AI-R Gemeinsamer Pol der Analogeingänge akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 16: Anschluss Stromversorgung Und Ethernet
Die Verwendung von Stromversorgungen ohne Potentialtrennung oder von Niederspannungsteilen, die nicht mindestens eine Basis-Isolierung gegenüber den Wechselstromleitungen haben, kann zu gefährlichen Spannungen in den Stromkreisen führen. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 17: Eingänge
Drähte, die das Widerstandsthermometer mit dem Gerät verbinden, gleichzeitig mit einem seiner Eingänge verbunden und mit dem dritten Anschlussdraht – mit einem weiteren Eingang. Der akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 18: Thermoelemente
-50 ... + 50 mV) und Strom (0 ... 5 mA und 4 ... 20 mA) direkt mit dem Eingangskontakte des Geräts. Abb. 4.6 Anschluss des Spannungssignals (-50…+50 mV und -1…+1 V) akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... - Seite 19 ACHTUNG Wenn sich die DIP-Schalter bei Verwendung anderer Sensoren in Position 1 befinden, werden deren Werte nicht korrekt angezeigt. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de...
-
Seite 20: Anschluss Des Widerstandsgebers
Um Module mit einem Ethernet-Netzwerk zu verbinden, können Sie die folgenden Schemata verwenden: – Stern-Netzwerk (Abbildung 4.12), – Daisy-chain (Abbildung 4.13). akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... - Seite 21 Geräten darf bei Verbindung mit der „Daisy-Chain“ nicht mehr als 100 m betragen. 2. Ein weiterführendes Verbindungsschema ist erlaubt. 3. Der unbenutzte Ethernet-Port sollte mit einem Blindstopfen verschlossen werden. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de...
-
Seite 22: Betrieb
Eth 1 (grün) Blinkt Datenübertragung über Port 1 Ethernet Eth 2 (grün) Blinkt Datenübertragung über Port 2 Ethernet akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 23: Echtzeituhr
1 Byte Symbol ";" (ohne Anführungszeichen) Eindeutige String 8 Byte Als Zeichenfolge von HEX-Zeichen mit Parameter-ID führenden Nullen (UID) akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... - Seite 24 Die Anzahl der lesbaren Register in der Anforderung sollte so gewählt werden, dass die Länge der Antwort die zulässige Länge des Modbus-Pakets (256 Byte) nicht überschreitet. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de...
-
Seite 25: Datenaustauschmodi
Das Gerät bietet einen programmierbaren digitalen Tiefpassfilter für zusätzlichen Schutz vor elektromagnetischen Störungen. Der digitale Filter besteht aus zwei Stufen. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... - Seite 26 Dieser Filter kann deaktiviert werden, indem Sie im Parameter Filterzeitkonstante den Wert 0 einstellen. Die Zeitdiagramme des Digitalfilterbetriebs sind in der Abbildung 5.2 dargestellt. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de...
-
Seite 27: Korrektur
Der Wert von δ wird durch den Parameter Offset im Programm "akYtec Tool Pro" festgelegt. Ein Beispiel für den Kennlinien-Offset ist in der Abbildung 5.3 grafisch dargestellt. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 28: Modbus Tcp Kommunikation
Dies sollte bei der Angabe des Wertes der Dezimalpunktposition berücksichtigt werden. Beide Formate sind in verschiedenen Datenregistern gespeichert (siehe Tabelle 5.3). akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... - Seite 29 0xFE7 Nur Lesen INT 16 Timeout bei 0...60 Lesen und Aktivierung des 0x2BC UINT 8 (Sekunden) Schreiben sicheren Zustands akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de...
- Seite 30 Lesen und 4129 0x1021 UINT 16 (ms) Schreiben siehe Tabelle Sensortyp für Eingang Lesen und 4132 0x1024 UINT 32 Schreiben akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de...
- Seite 31 4170 0x104A FLOAT 32 Schreiben Obergrenze AIN.H für –10000… Lesen und 4172 0x104C FLOAT 32 Eingang 5 10000 Schreiben akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de...
- Seite 32 Lesen und 4209 0x1071 UINT 16 (ms) Schreiben siehe Tabelle Sensortyp für Eingang Lesen und UINT 32 4212 0x1074 Schreiben akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de...
- Seite 33 Nur Lesen UINT 48 — Aktuelle IP-Adresse 0x1A Nur Lesen UINT 32 Aktuelle — 0x1C Nur Lesen UINT 32 Subnetzmaske akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de...
- Seite 34 0…20 mA 0…5 mA -1…1 V 100М (α = 0,00428 °С Cu53 Potentialfreier Kontakt Ni 100 (α = 0,00617 °С akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de...
-
Seite 35: Fehlercodes Für Das Modbus-Protokoll
Als nächstes wird der Funktionscode geprüft. Wenn eine Anforderung an das Modul mit einem Funktionscode eingeht, der nicht in der Tabelle 5.6 angegeben ist, tritt ein MODBUS_ILLEGAL_ FUNCTION-Fehler auf. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... - Seite 36 – float16 (derzeit wird dieser Typ nicht für Module verwendet). – Anfrage für nicht vorhandenen Parameter MODBUS_ILLEGAL_ – Wert außerhalb der DATA_VALUE Parametergrenzen akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de...
- Seite 37 – angeforderte Datei fehlt; – angeforderte Datei ist MODBUS_SLAVE_ schreibgeschützt; DEVICE_FAILURE – konnte nicht die erforderliche Anzahl von Bytes schreiben akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de...
-
Seite 38: Diagnose Von Primären Sensoren
0xFA Orange Messwert zu niedrig 0xFB Orange Kurzschluss 0xFC Sensorbruch 0xFD 0xFE Keine Verbindung mit ADC Kalibrierungsfehler 0xFF Orange akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 39: Einstellung
Um ein Gerät, das mit der USB-Schnittstelle an das Projekt angeschlossen ist, zu finden und hinzuzufügen sind folgende Schritte erforderlich: 1. Wählen Sie im Dropdown-Menü das akYtec Auto Detection Protocol. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 40: Netzwerkeinstellungen
Ergebnis im Programmfenster. In diesem Fall wird die Information über das Modul, auf dem die Servicetaste gedrückt wurde, im Programmfenster angezeigt. Dieses Modul erhält eine akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 41: Passwort Für Den Modulzugriff
2. Aktualisieren Sie die Firmware mit einem speziellen Dienstprogramm. Das Dienstprogramm ist unter www.akytec.de verfügbar. Führen Sie die folgenden Schritte aus, um über Ethernet zu aktualisieren: akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 42: Einstellung Der Echtzeituhr
2. Service-Taste länger als 12 Sekunden gedrückt halten. 3. Gerät aus und wieder einschalten. Nach dem Einschalten arbeitet das Gerät mit den Standardeinstellungen. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 43: Wartung
6. Drücken Sie die Rastnasen bei den Löchern an beiden Seiten des Gerätegehäuses ein und heben Sie danach die obere Abdeckung an. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... - Seite 44 Wenn Sie die Befestigungsschrauben lösen, hebt sich der Klemmblock. Es wird empfohlen, die Schrauben nach und nach in einigen Umdrehungen zu lösen. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de...
-
Seite 45: Transport Und Lagerung
61131-2-2012 entsprechen. In der Luft sollten keine aggressiven Verunreinigungen vorhanden sein. Das Gerät sollte in den Regalen gelagert werden. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 46: Lieferumfang
Netzteilklemme 2EGTK-5-02P-14 1 ST Ethernet-Anschlussstecker 1 ST ACHTUNG Der Hersteller behält sich das Recht vor, Änderungen am Lieferumfang vorzunehmen. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 47: Appendix A Verschlüsseln Der Protokolldatei
(!str) break; temp.hi += (unsigned char) (*str); temp.hi –= (temp.hi << 13) | (temp.hi >> 19); str++; return temp.hilo; akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de...
