weltico A800 Schnell-Installationsanweisung
Vorschau ausblenden
Andere Handbücher für A800:
- Installationsanweisungen (45 Seiten) ,
- Installationsanweisung (6 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Made in France
2 years warranty
Photos non contractuelles.
Non-contract photo.

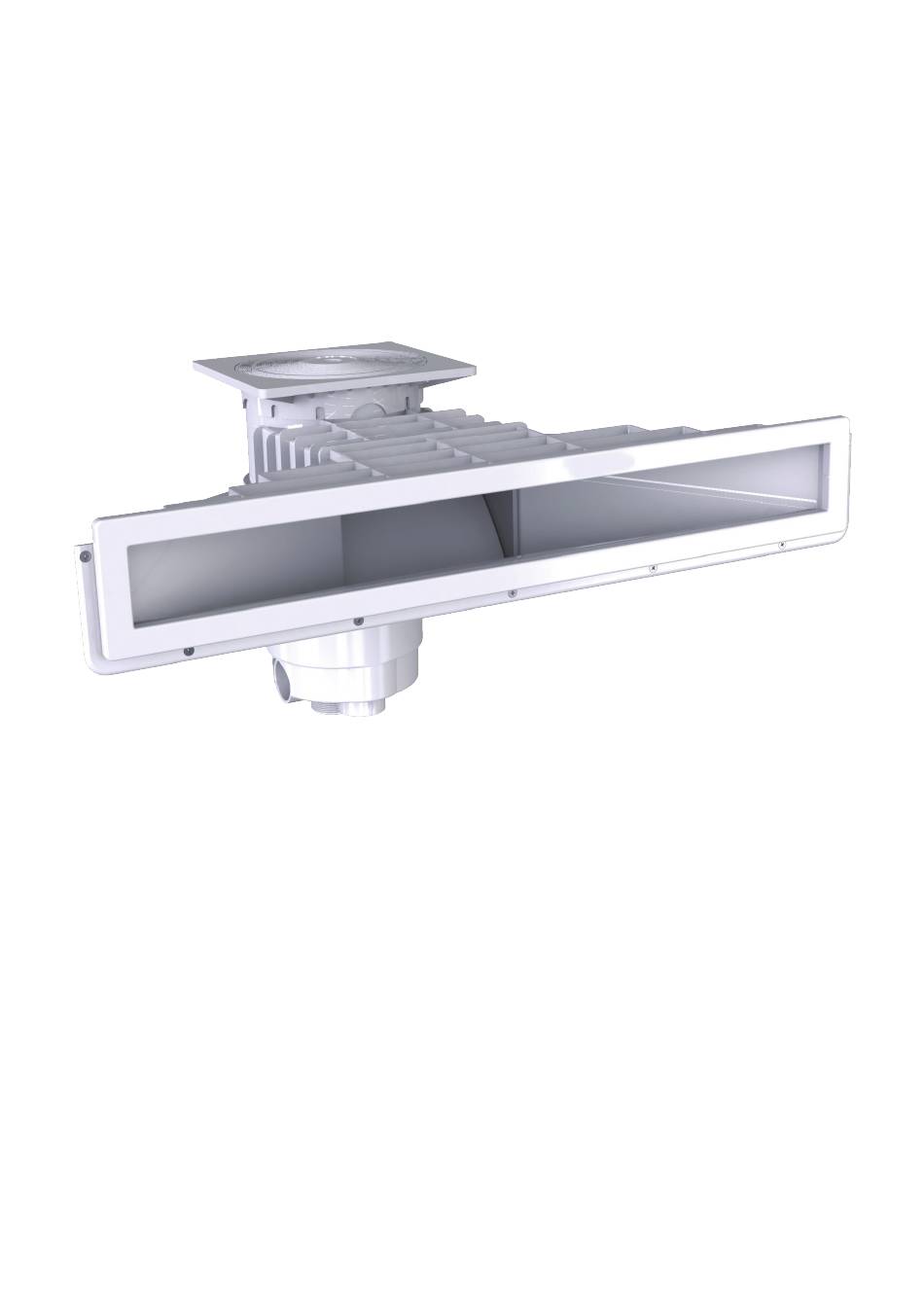

SKIMMER
BY
WELTICO
FR ... 2
EN ... 7
ES ... 12
IT ..... 17
DE ... 22
NL ... 27
PT .... 32
63681
WELTICO
ZAC Vence Ecoparc
9 rue des platanes
38120 ST-EGREVE
FRANCE
Tel : +33 (0)4 76 27 10 54
Fax : +33 (0)4 76 26 17 95
contact@weltico.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für weltico A800
Inhaltszusammenfassung für weltico A800
