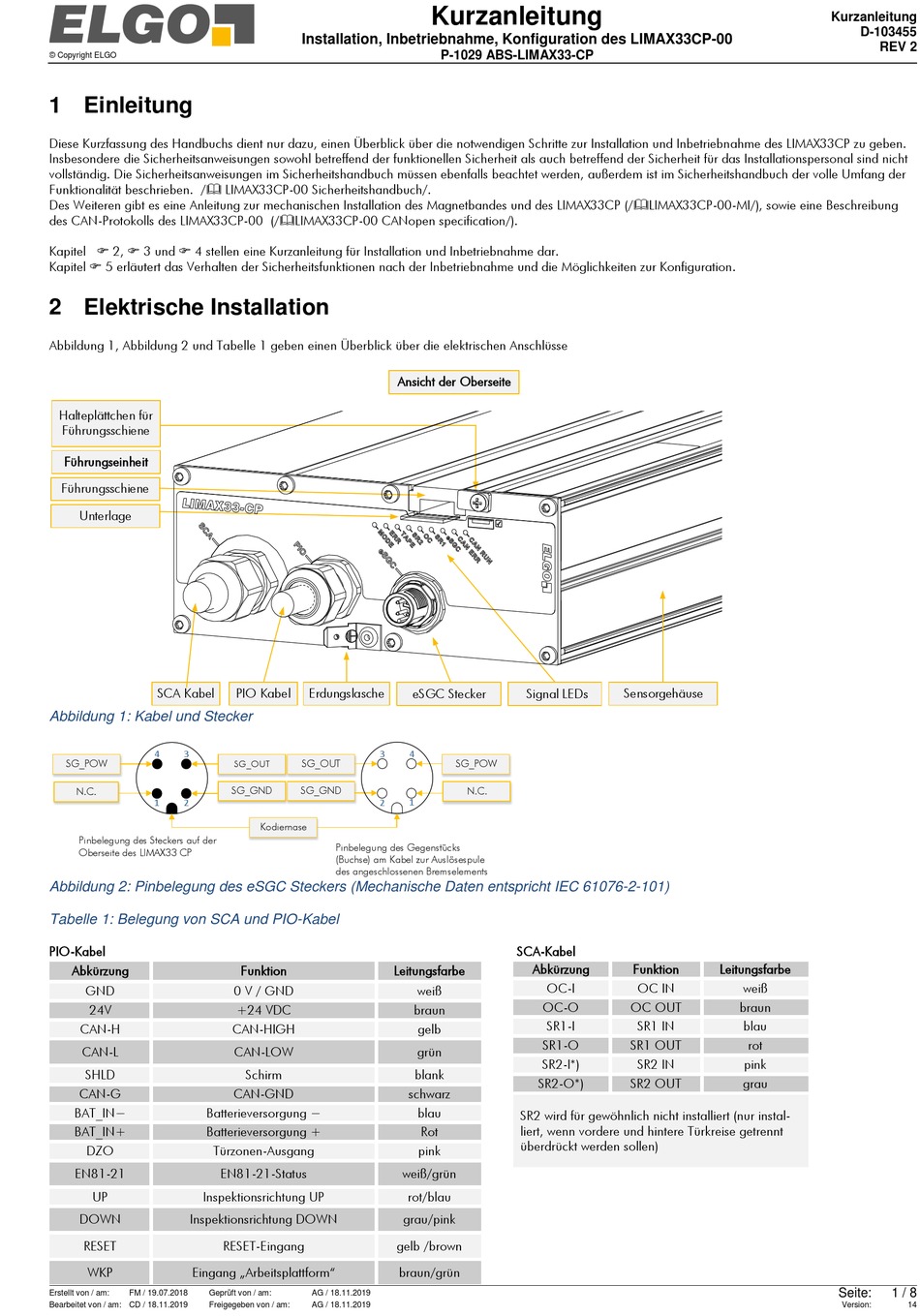

1 Einleitung
Diese Kurzfassung des Handbuchs dient nur dazu, einen Überblick über die notwendigen Schritte zur Installation und Inbetriebnahme des LIMAX33CP zu geben.
Insbesondere die Sicherheitsanweisungen sowohl betreffend der funktionellen Sicherheit als auch betreffend der Sicherheit für das Installationspersonal sind nicht
vollständig. Die Sicherheitsanweisungen im Sicherheitshandbuch müssen ebenfalls beachtet werden, außerdem ist im Sicherheitshandbuch der volle Umfang der
Funktionalität beschrieben. / LIMAX33CP-00 Sicherheitshandbuch/.
Des Weiteren gibt es eine Anleitung zur mechanischen Installation des Magnetbandes und des LIMAX33CP (/LIMAX33CP-00-MI/), sowie eine Beschreibung
des CAN-Protokolls des LIMAX33CP-00 (/LIMAX33CP-00 CANopen specification/).
Kapitel 2, 3 und 4 stellen eine Kurzanleitung für Installation und Inbetriebnahme dar.
Kapitel 5 erläutert das Verhalten der Sicherheitsfunktionen nach der Inbetriebnahme und die Möglichkeiten zur Konfiguration.
2 Elektrische Installation
Abbildung 1, Abbildung 2 und Tabelle 1 geben einen Überblick über die elektrischen Anschlüsse
Halteplättchen für
Führungsschiene
Führungseinheit
Führungsschiene
Unterlage
SCA Kabel
Abbildung 1: Kabel und Stecker
4
3
SG_POW
N.C.
1
2
Pinbelegung des Steckers auf der
Oberseite des LIMAX33 CP
Abbildung 2: Pinbelegung des eSGC Steckers (Mechanische Daten entspricht IEC 61076-2-101)
Tabelle 1: Belegung von SCA und PIO-Kabel
PIO-Kabel
Abkürzung
GND
24V
CAN-H
CAN-L
SHLD
CAN-G
BAT_IN−
Batterieversorgung −
BAT_IN+
Batterieversorgung +
DZO
Türzonen-Ausgang
EN81-21
EN81-21-Status
UP
Inspektionsrichtung UP
DOWN
Inspektionsrichtung DOWN
RESET
WKP
Eingang „Arbeitsplattform"
Erstellt von / am:
FM / 19.07.2018
Geprüft von / am:
Bearbeitet von / am: CD / 18.11.2019
Freigegeben von / am:
Installation, Inbetriebnahme, Konfiguration des LIMAX33CP-00
PIO Kabel
Erdungslasche
3
SG_OUT
SG_OUT
SG_GND
SG_GND
2
Kodiernase
Pinbelegung des Gegenstücks
(Buchse) am Kabel zur Auslösespule
des angeschlossenen Bremselements
Funktion
Leitungsfarbe
0 V / GND
+24 VDC
CAN-HIGH
CAN-LOW
Schirm
CAN-GND
RESET-Eingang
gelb /brown
AG / 18.11.2019
AG / 18.11.2019
Kurzanleitung
P-1029 ABS-LIMAX33-CP
Ansicht der Oberseite
eSGC Stecker
Signal LEDs
4
SG_POW
N.C.
1
SCA-Kabel
Abkürzung
OC-I
weiß
OC-O
braun
SR1-I
gelb
SR1-O
grün
SR2-I*)
blank
SR2-O*)
schwarz
blau
SR2 wird für gewöhnlich nicht installiert (nur instal-
liert, wenn vordere und hintere Türkreise getrennt
Rot
überdrückt werden sollen)
pink
weiß/grün
rot/blau
grau/pink
braun/grün
Sensorgehäuse
Funktion
Leitungsfarbe
OC IN
weiß
OC OUT
braun
SR1 IN
blau
SR1 OUT
rot
SR2 IN
pink
SR2 OUT
grau
Kurzanleitung
D-103455
REV 2
Seite:
1 / 8
Version:
14
