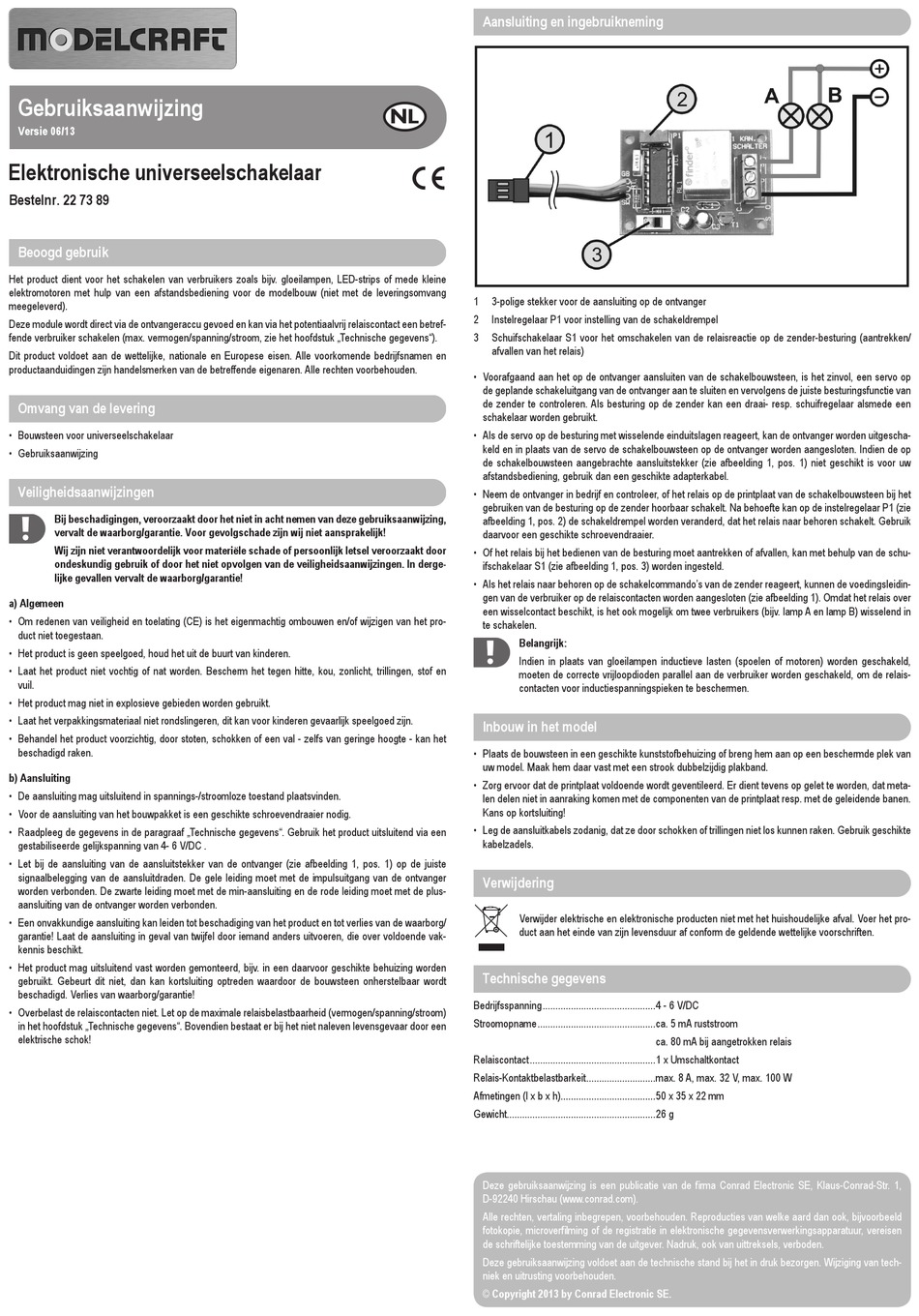

Gebruiksaanwijzing
Versie 06/13
Elektronische universeelschakelaar
Bestelnr. 22 73 89
Beoogd gebruik
Het product dient voor het schakelen van verbruikers zoals bijv. gloeilampen, LED-strips of mede kleine
elektromotoren met hulp van een afstandsbediening voor de modelbouw (niet met de leveringsomvang
meegeleverd).
Deze module wordt direct via de ontvangeraccu gevoed en kan via het potentiaalvrij relaiscontact een betref-
fende verbruiker schakelen (max. vermogen/spanning/stroom, zie het hoofdstuk „Technische gegevens").
Dit product voldoet aan de wettelijke, nationale en Europese eisen. Alle voorkomende bedrijfsnamen en
productaanduidingen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.
Omvang van de levering
• Bouwsteen voor universeelschakelaar
• Gebruiksaanwijzing
Veiligheidsaanwijzingen
Bij beschadigingen, veroorzaakt door het niet in acht nemen van deze gebruiksaanwijzing,
vervalt de waarborg/garantie. Voor gevolgschade zijn wij niet aansprakelijk!
Wij zijn niet verantwoordelijk voor materiële schade of persoonlijk letsel veroorzaakt door
ondeskundig gebruik of door het niet opvolgen van de veiligheidsaanwijzingen. In derge-
lijke gevallen vervalt de waarborg/garantie!
a) Algemeen
• Om redenen van veiligheid en toelating (CE) is het eigenmachtig ombouwen en/of wijzigen van het pro-
duct niet toegestaan.
• Het product is geen speelgoed, houd het uit de buurt van kinderen.
• Laat het product niet vochtig of nat worden. Bescherm het tegen hitte, kou, zonlicht, trillingen, stof en
vuil.
• Het product mag niet in explosieve gebieden worden gebruikt.
• Laat het verpakkingsmateriaal niet rondslingeren, dit kan voor kinderen gevaarlijk speelgoed zijn.
• Behandel het product voorzichtig, door stoten, schokken of een val - zelfs van geringe hoogte - kan het
beschadigd raken.
b) Aansluiting
• De aansluiting mag uitsluitend in spannings-/stroomloze toestand plaatsvinden.
• Voor de aansluiting van het bouwpakket is een geschikte schroevendraaier nodig.
• Raadpleeg de gegevens in de paragraaf „Technische gegevens". Gebruik het product uitsluitend via een
gestabiliseerde gelijkspanning van 4- 6 V/DC .
• Let bij de aansluiting van de aansluitstekker van de ontvanger (zie afbeelding 1, pos. 1) op de juiste
signaalbelegging van de aansluitdraden. De gele leiding moet met de impulsuitgang van de ontvanger
worden verbonden. De zwarte leiding moet met de min-aansluiting en de rode leiding moet met de plus-
aansluiting van de ontvanger worden verbonden.
• Een onvakkundige aansluiting kan leiden tot beschadiging van het product en tot verlies van de waarborg/
garantie! Laat de aansluiting in geval van twijfel door iemand anders uitvoeren, die over voldoende vak-
kennis beschikt.
• Het product mag uitsluitend vast worden gemonteerd, bijv. in een daarvoor geschikte behuizing worden
gebruikt. Gebeurt dit niet, dan kan kortsluiting optreden waardoor de bouwsteen onherstelbaar wordt
beschadigd. Verlies van waarborg/garantie!
• Overbelast de relaiscontacten niet. Let op de maximale relaisbelastbaarheid (vermogen/spanning/stroom)
in het hoofdstuk „Technische gegevens". Bovendien bestaat er bij het niet naleven levensgevaar door een
elektrische schok!
Aansluiting en ingebruikneming
$
7
1 3-polige stekker voor de aansluiting op de ontvanger
2 Instelregelaar P1 voor instelling van de schakeldrempel
3 Schuifschakelaar S1 voor het omschakelen van de relaisreactie op de zender-besturing (aantrekken/
afvallen van het relais)
• Voorafgaand aan het op de ontvanger aansluiten van de schakelbouwsteen, is het zinvol, een servo op
de geplande schakeluitgang van de ontvanger aan te sluiten en vervolgens de juiste besturingsfunctie van
de zender te controleren. Als besturing op de zender kan een draai- resp. schuifregelaar alsmede een
schakelaar worden gebruikt.
• Als de servo op de besturing met wisselende einduitslagen reageert, kan de ontvanger worden uitgescha-
keld en in plaats van de servo de schakelbouwsteen op de ontvanger worden aangesloten. Indien de op
de schakelbouwsteen aangebrachte aansluitstekker (zie afbeelding 1, pos. 1) niet geschikt is voor uw
afstandsbediening, gebruik dan een geschikte adapterkabel.
• Neem de ontvanger in bedrijf en controleer, of het relais op de printplaat van de schakelbouwsteen bij het
gebruiken van de besturing op de zender hoorbaar schakelt. Na behoefte kan op de instelregelaar P1 (zie
afbeelding 1, pos. 2) de schakeldrempel worden veranderd, dat het relais naar behoren schakelt. Gebruik
daarvoor een geschikte schroevendraaier.
• Of het relais bij het bedienen van de besturing moet aantrekken of afvallen, kan met behulp van de schu-
ifschakelaar S1 (zie afbeelding 1, pos. 3) worden ingesteld.
• Als het relais naar behoren op de schakelcommando's van de zender reageert, kunnen de voedingsleidin-
gen van de verbruiker op de relaiscontacten worden aangesloten (zie afbeelding 1). Omdat het relais over
een wisselcontact beschikt, is het ook mogelijk om twee verbruikers (bijv. lamp A en lamp B) wisselend in
te schakelen.
Belangrijk:
Indien in plaats van gloeilampen inductieve lasten (spoelen of motoren) worden geschakeld,
moeten de correcte vrijloopdioden parallel aan de verbruiker worden geschakeld, om de relais-
contacten voor inductiespanningspieken te beschermen.
Inbouw in het model
• Plaats de bouwsteen in een geschikte kunststofbehuizing of breng hem aan op een beschermde plek van
uw model. Maak hem daar vast met een strook dubbelzijdig plakband.
• Zorg ervoor dat de printplaat voldoende wordt geventileerd. Er dient tevens op gelet te worden, dat meta-
len delen niet in aanraking komen met de componenten van de printplaat resp. met de geleidende banen.
Kans op kortsluiting!
• Leg de aansluitkabels zodanig, dat ze door schokken of trillingen niet los kunnen raken. Gebruik geschikte
kabelzadels.
Verwijdering
Verwijder elektrische en elektronische producten niet met het huishoudelijke afval. Voer het pro-
duct aan het einde van zijn levensduur af conform de geldende wettelijke voorschriften.
Technische gegevens
Bedrijfsspanning ............................................4 - 6 V/DC
Stroomopname ..............................................ca. 5 mA ruststroom
Relaiscontact .................................................1 x Umschaltkontact
Relais-Kontaktbelastbarkeit ...........................max. 8 A, max. 32 V, max. 100 W
Afmetingen (l x b x h) .....................................50 x 35 x 22 mm
Gewicht ..........................................................26 g
Deze gebruiksaanwijzing is een publicatie van de firma Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld
fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen
de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden.
Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van tech-
niek en uitrusting voorbehouden.
© Copyright 2013 by Conrad Electronic SE.
ca. 80 mA bij aangetrokken relais
