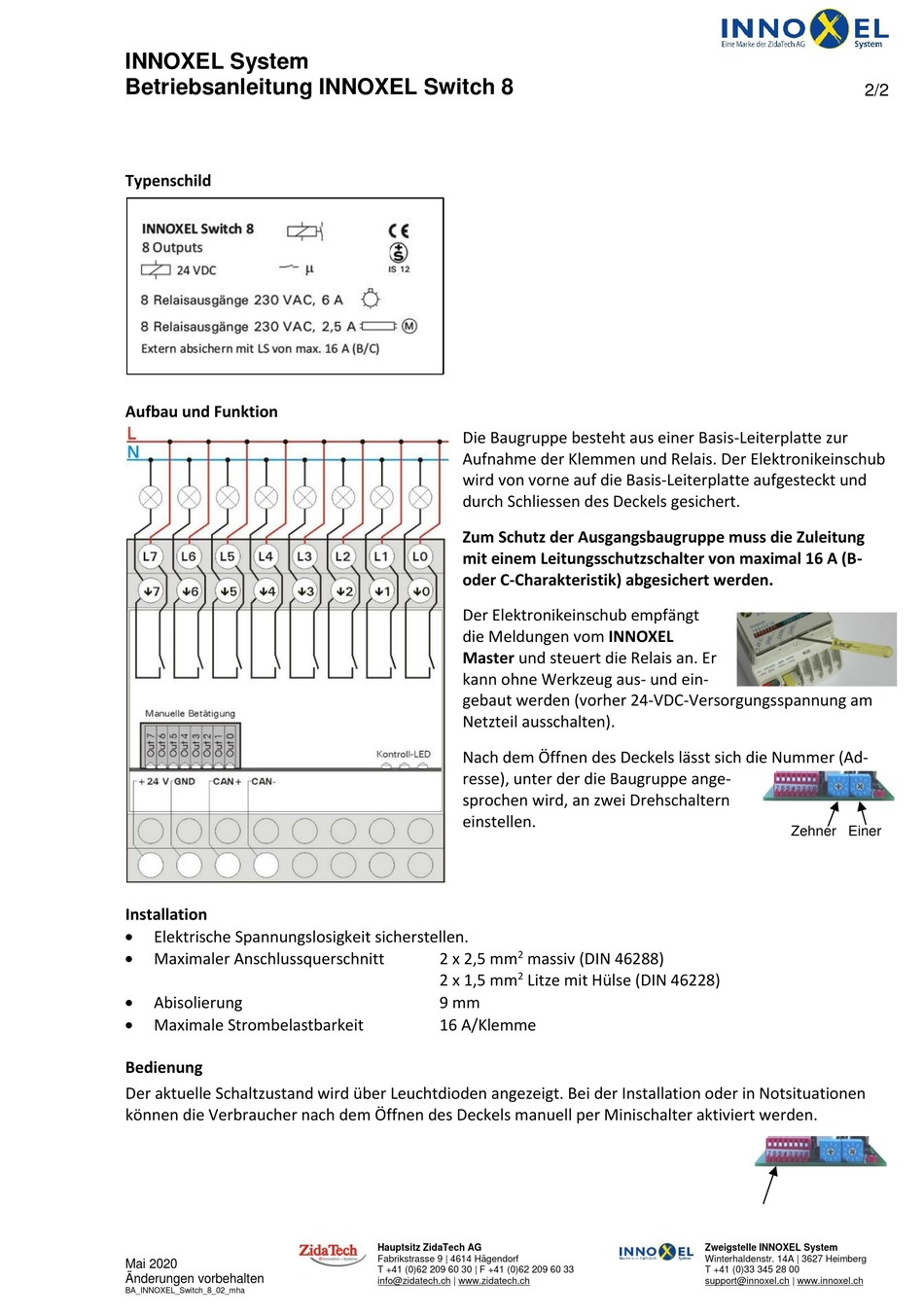

INNOXEL System Switch 8 Betriebsanleitung Seite 2

INNOXEL System
Betriebsanleitung INNOXEL Switch 8
Typenschild
Aufbau und Funktion
Installation

Elektrische Spannungslosigkeit sicherstellen.

Maximaler Anschlussquerschnitt

Abisolierung

Maximale Strombelastbarkeit
Bedienung
Der aktuelle Schaltzustand wird über Leuchtdioden angezeigt. Bei der Installation oder in Notsituationen
können die Verbraucher nach dem Öffnen des Deckels manuell per Minischalter aktiviert werden.
Mai 2020
Änderungen vorbehalten
BA_INNOXEL_Switch_8_02_mha
Die Baugruppe besteht aus einer Basis-Leiterplatte zur
Aufnahme der Klemmen und Relais. Der Elektronikeinschub
wird von vorne auf die Basis-Leiterplatte aufgesteckt und
durch Schliessen des Deckels gesichert.
Zum Schutz der Ausgangsbaugruppe muss die Zuleitung
mit einem Leitungsschutzschalter von maximal 16 A (B-
oder C-Charakteristik) abgesichert werden.
Der Elektronikeinschub empfängt
die Meldungen vom INNOXEL
Master und steuert die Relais an. Er
kann ohne Werkzeug aus- und ein-
gebaut werden (vorher 24-VDC-Versorgungsspannung am
Netzteil ausschalten).
Nach dem Öffnen des Deckels lässt sich die Nummer (Ad-
resse), unter der die Baugruppe ange-
sprochen wird, an zwei Drehschaltern
einstellen.
2
2 x 2,5 mm massiv (DIN 46288)
2
2 x 1,5 mm Litze mit Hülse (DIN 46228)
9 mm
16 A/Klemme
Hauptsitz ZidaTech AG
Fabrikstrasse 9 | 4614 Hägendorf
T +41 (0)62 209 60 30 | F +41 (0)62 209 60 33
info@zidatech.ch | www.zidatech.ch
2/2
Zehner Einer
