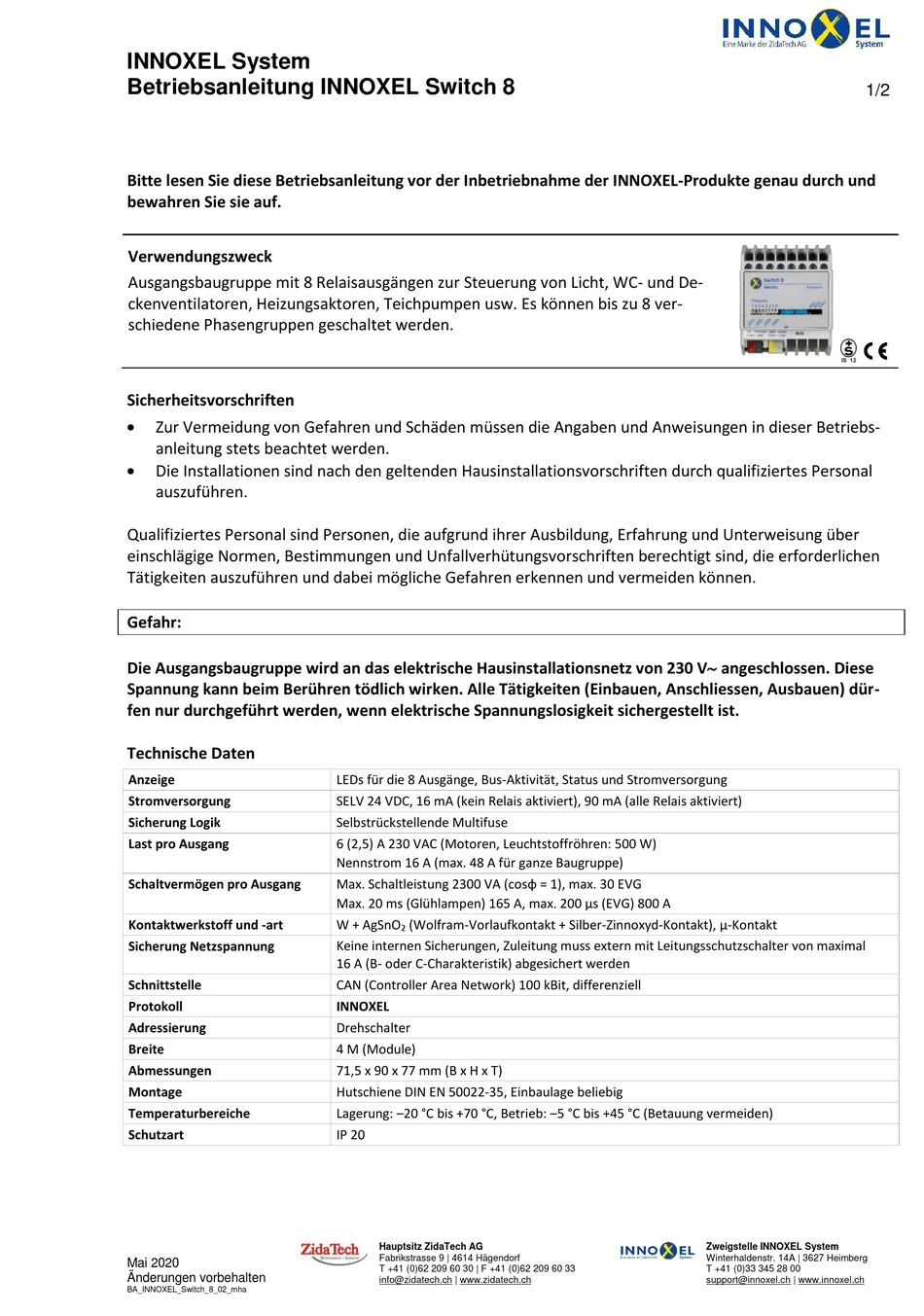

INNOXEL System Switch 8 Betriebsanleitung

INNOXEL System
Betriebsanleitung INNOXEL Switch 8
Bitte lesen Sie diese Betriebsanleitung vor der Inbetriebnahme der INNOXEL-Produkte genau durch und
bewahren Sie sie auf.
Verwendungszweck
Ausgangsbaugruppe mit 8 Relaisausgängen zur Steuerung von Licht, WC- und De-
ckenventilatoren, Heizungsaktoren, Teichpumpen usw. Es können bis zu 8 ver-
schiedene Phasengruppen geschaltet werden.
Sicherheitsvorschriften

Zur Vermeidung von Gefahren und Schäden müssen die Angaben und Anweisungen in dieser Betriebs-
anleitung stets beachtet werden.

Die Installationen sind nach den geltenden Hausinstallationsvorschriften durch qualifiziertes Personal
auszuführen.
Qualifiziertes Personal sind Personen, die aufgrund ihrer Ausbildung, Erfahrung und Unterweisung über
einschlägige Normen, Bestimmungen und Unfallverhütungsvorschriften berechtigt sind, die erforderlichen
Tätigkeiten auszuführen und dabei mögliche Gefahren erkennen und vermeiden können.
Gefahr:
Die Ausgangsbaugruppe wird an das elektrische Hausinstallationsnetz von 230 V angeschlossen. Diese
Spannung kann beim Berühren tödlich wirken. Alle Tätigkeiten (Einbauen, Anschliessen, Ausbauen) dür-
fen nur durchgeführt werden, wenn elektrische Spannungslosigkeit sichergestellt ist.
Technische Daten
Anzeige
Stromversorgung
Sicherung Logik
Last pro Ausgang
Schaltvermögen pro Ausgang
Kontaktwerkstoff und -art
Sicherung Netzspannung
Schnittstelle
Protokoll
Adressierung
Breite
Abmessungen
Montage
Temperaturbereiche
Schutzart
Mai 2020
Änderungen vorbehalten
BA_INNOXEL_Switch_8_02_mha
LEDs für die 8 Ausgänge, Bus-Aktivität, Status und Stromversorgung
SELV 24 VDC, 16 mA (kein Relais aktiviert), 90 mA (alle Relais aktiviert)
Selbstrückstellende Multifuse
6 (2,5) A 230 VAC (Motoren, Leuchtstoffröhren: 500 W)
Nennstrom 16 A (max. 48 A für ganze Baugruppe)
Max. Schaltleistung 2300 VA (cosφ = 1), max. 30 EVG
Max. 20 ms (Glühlampen) 165 A, max. 200 µs (EVG) 800 A
W + AgSnO (Wolfram-Vorlaufkontakt + Silber-Zinnoxyd-Kontakt), µ-Kontakt
2
Keine internen Sicherungen, Zuleitung muss extern mit Leitungsschutzschalter von maximal
16 A (B- oder C-Charakteristik) abgesichert werden
CAN (Controller Area Network) 100 kBit, differenziell
INNOXEL
Drehschalter
4 M (Module)
71,5 x 90 x 77 mm (B x H x T)
Hutschiene DIN EN 50022-35, Einbaulage beliebig
Lagerung: –20 °C bis +70 °C, Betrieb: –5 °C bis +45 °C (Betauung vermeiden)
IP 20
